爱仪器仪表网为用户提供多款仪器仪表产品及产品的相关资讯服务与信息。本款电缆测试仪是用户非常青睐的仪器仪表产品之一，它的主要工作原理和如何能够正确的使用仪器我们下文都为大家详细介绍了，请看下文：

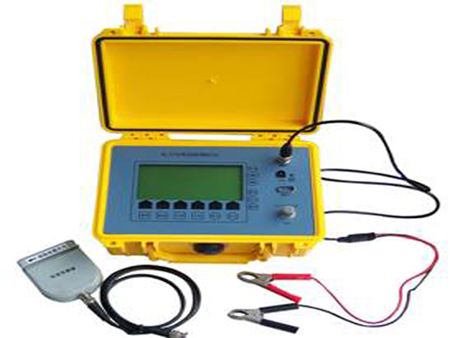

电缆故障测试仪工作原理与组成

电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的*位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

1.仪器的基本原理

根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。

本仪器采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。

当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，其采样、存储、处理和显示与前述过程相同。LCD显示屏上应有反射回波。

2.仪器的组成

仪器是以微处理器为核心，控制信号的发射、接收及数字化处理过程。

微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。也可根据需要由通讯口与PC机通讯。

脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射冲，送至被测电缆上。

高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，*后送微处理器进行处理。

键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。

电力电缆故障测试仪工作原理电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质，全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的*位置。对于未知走向的埋地电缆，需使用路径仪来确定电缆的地下走向。电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲，在电缆故障点处产生击穿，电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。

弧反射法(二次脉冲法)在电缆故障定位中的应用的工作原理：首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆，让电缆的高阻故障点发生击穿燃弧。同时，在测试端加入测量用的低压脉冲，测量脉冲到达电缆的高阻故障点时，遇到电弧，在电弧的表面发生反射。由于燃弧时，高阻故障变成了瞬间的短路故障，低压测量脉冲将发生明显的阻抗特征变化，使得闪络测量的波形变为低压脉冲短路波形，使得波形判别特别简单清晰。这*是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加，2个波形会有一个发散点，这发散点*是故障点的反射波形点。这种方法把低压脉冲法和高压闪络技术结合在一起，使测试人员更容易判断出故障点的位置。与传统的测试方法相比,二次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为*简单的低压脉冲短路故障波形，所以判读极为简单，可准确标定故障距离。

三次脉冲法采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位高阻故障和闪络性故障。三次脉冲法技术先进,操作简单,波形清晰,定位快速准确,目前已经成为高阻故障和闪络性故障的主流定位方法。三次脉冲法是二次脉冲法的升级，其方法是首先在不击穿被测电缆故障点的情况下，测得低压脉冲的反射波形，紧接着用高压脉冲击穿电缆的故障点产生电弧，在电弧电压降到一定值时触发中压脉冲来稳定和延长电弧时间，之后再发出低压脉冲，从而得到故障点的反射波形，两条波形叠加后同样可以发现发散点*是故障点对应的位置。由于采用了中压脉冲来稳定和延长电弧时间，它比二次脉冲法更容易得到故障点波形。相对于二次脉冲法由于三次脉冲法不用选择燃弧的同步时长，操作起来也跟加简便。
