1. 传感器的安装
若您的传感器型号为下列其中之一：
TTS100-TS2-NG
TTS100-M1-NG
TTS100-L1-NG
TTS100-S1-NG-HT
TTS100-M1-NG-HT
则应按照下列指示正确安装传感器:
1. 安装传感器前,应该检查管壁上是否有铁锈、污垢
2. 使用游标卡尺测量管道直径
或使用软尺测量管道周长
3. 使用下列工具之一清理管壁上的污垢
4. 管壁上安装传感器的地方应该非常干净
5. 测量管壁厚度，可使用测厚仪测量管壁厚度
在使用厚度计测厚时，记得使用耦合剂，否则传感器会与管壁接触不良
6. 将下列测量值输入到仪器中：
管道直径（MENU11）或管道周长（MENU10）
管道厚度（MENU12）
传感器型号（MENU23）
传感器安装方法（MENU24）
仪器将会在MENU25中显示传感器的安装距离，此时，便可以开始安装传感器了，安装前应该在管壁上涂抹耦合剂，否则传感器与管壁会接触不良。
7. 使用捆扎带把传感器固定在管壁上

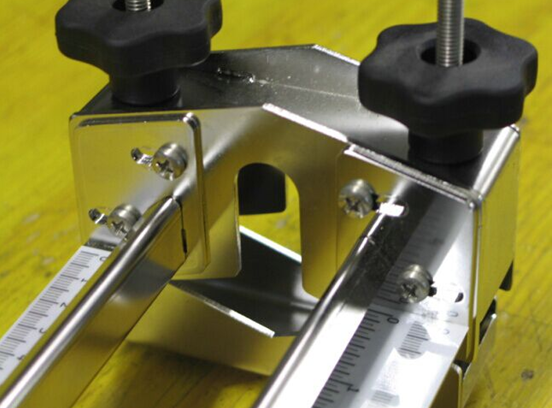

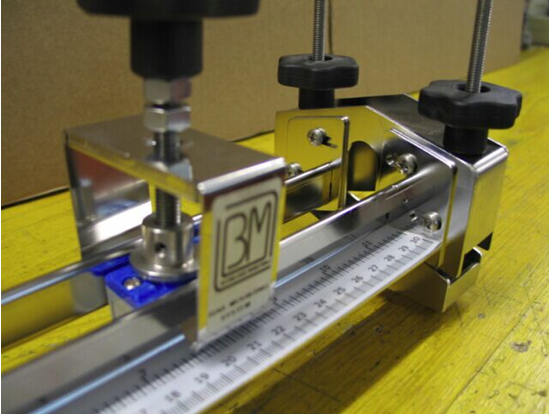

或者使用配件“安装支架系统”—“RGMS-TS2-TM1-NG-FIX”（仅适用于TS2与TM1传感器，管径为DN15至DN300）

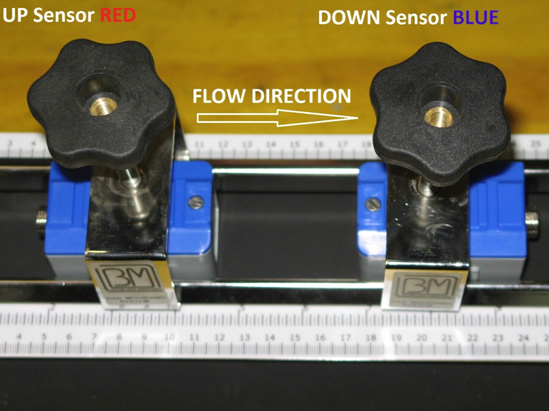

8．依据MENU25中显示的传感器安装距离安装传感器：
（a）使用捆扎带
（b）使用“安装支架系统”
2. “初始设置”菜单
1.按MENU 1 0后仪器显示：
在该界面用于设置管道的周长，该值是通过测量得到或者提前已知管道周长。
2.按MENU 1 1后仪器显示：
该界面用于设置管道的外径。若已知管道周长，则仪器自动算出仪器外径
3.按MENU 1 2后仪器显示：
该界面用于设置管壁厚度。也可直接跳过该步骤直接去MENU13设置管道内径。
4.按MENU 1 3后仪器显示：
该界面用于设置管道的内径
5.按MENU 1 4后仪器显示
该界面用于设置管道的材料。按enter键，进入材料材料选项菜单：
0.碳钢
1.不锈钢
2.生铁
3.球墨铸铁
4.铜
5. PVC
6.铝
7.石棉
8.环氧树脂玻璃纤维
9.其他
在第9项“其他”中，需要选择声音在不同材料中的传播速度，这个值可在英文说明书63页
若在MENU14中选择了第9项，按MENU 1 4后，仪器显示：
依据管道材料设置声速，查看英文说明书63页。
6.按MENU 1 6后仪器显示：
该界面用于设置管道内衬材料。按enter键进入内衬材料选择菜单：
0.无内衬
1.焦油环氧树脂
2.橡胶
3.砂浆
4.聚丙烯
5.聚苯乙烯
6.聚苯乙烯
7.聚酯纤维
8.聚乙烯
9.硬橡胶
10.聚四氟乙烯
11.其他
在*1项“其他”中，需要设置声音在不同材料中传播的速度，这个值可参考英文说明书63页。
选择11项“其他”后，按MENU 1 7仪器显示：
设置声音在这些内衬材料中的传播速度，这些值可在英文说明书63页起中查到。
选择11项“其他”后,按MENU 1 8仪器显示：
该选项用于设置管道内衬厚度
7.按MENU 2 0仪器显示:
该界面用于设置被测的流体类型。按ENTER键进入流体类型列表：
0.水（普通）
1.海水
2.煤油
3.汽油
4.燃油/重油
5.原油
6.丙烷
7.丁烷
8.其他液体
9.柴油
10.蓖麻油
11.花生油
12. 90号汽油
13. 93号汽油
14.酒精
15.水(125℃)
当选择8其他液体时,按MENU 2 1后仪器显示：
设置声速在被测液体中的传播速度。参考英文说明书63页。
8.按MENU 2 2后仪器显示：
设置待测流体的粘度。
9.按MENU 2 3后仪器显示
该界面用于设置传感器的型号，按enter键进入传感器型号列表：
0.Standard M
1.Plug-in type A
2.Clamp-on TM-1*
3.User Type
4.Standard B
5.Plug-in Type B45
6.Standard L
7.Clamp-on TS-2*
8.Standard M1
9.Plug-in Type C
10.Standard HS
11.Standard HM
12.Standard S1
13.PI-Pipe
14.Standard L1
15.Clamp-on TL-1*
*为标准传感器
10.按MENU 2 4后仪器显示
该界面用于设置传感器的安装方式，按ENTER键进入安装方式列表：
0.V型
1.Z型
2.N型
3.W型
注意：
V型：适用于管道公称直径为DN50—DN600
Z型：适用于管道公称直径为DN300—DN6000
N及W型：适用于小管径
V型：
Z型：
N型：
W型：
11.按MENU 2 5后仪器显示：
在设置好上述各项后，该界面显示传感器的安装距离。
12.按MENU 2 6后仪器显示：
该界面用于保存用户设置，一共可保存18组（0-17）用户自定义的设置。
13.按MENU 2 7后仪器显示：
该界面用于显示当前参数
14.按MENU 2 8后仪器显示：
该界面用于设置“当暂时无信号时是否保持*近读数”。若选NO，为不保存
3. 流速设置菜单
1.按MENU 3 0后仪器显示
该界面用于设置仪器：
0.测量单位
1.英语
2.按MENU 3 1后仪器显示：
该界面用于设置流量单位
按ENTER键后，进入体积单位选择列表：
1.立方米
2.升
3.加仑（美）
4.加仑（英）
5.百万加仑（美）
6.立方英尺
7.美制石油产品量桶
8.英制石油产品量桶
按enter键选择好体积单位后，显示：
通过上下键选择时间单位：
/小时（hour）
/天（day）
/分钟（min）
/秒（sec）
按enter键确认。
3.按MENU 3 2后仪器显示：
该界面用于设置总计流量单位
4.按MENU 3 3后显示：
该界面用于设置放大系数，避免在很短的时间内达到显示的*大值。按ENTER键进入选择列表：
0.×0.001
1.×0.01
2.×0.1
3.×1
4.×10
5.×100
6.×1000
7.×10000
5.按MENU 3 9仪器显示：
该界面用于设置仪器语言
4. 输入输出设置菜单
1.按MENU 5 0后仪器显示：
该界面用于设置“是否允许使用外部数据记录器记录以下参数”：
2.系统状态 开/关
3.当前窗口 开/关
4.流量 开/关
5.流速 开/关
6.净流量累加 开/关
7.正累加 开/关
8.负累加 开/关
9.信号强度 开/关
10.工作时间开/关
11.当日流量开/关
2.按MENU 5 1后仪器显示：
该界面用于设置数据记录的起始时间、时间间隔
3.按MENU 5 2后仪器显示：
该界面用于设置“记录数据的位置”
0.至RS232
1.至缓冲区
2.缓冲区至RS232
3.清除缓冲区
4.按MENU 5 3后仪器显示：
用于编辑缓冲区内存储的数据。
5. 诊断菜单
1.按MENU 9 0后仪器显示：
该界面用于显示信号的强弱，从000.0-999.9
000.0意味着没有信号，999.9意味着信号达到*大值。正常情况下，信号强度大约在60左右。
2.按MENU 9 1后仪器显示：
该界面用于显示传递时间和测量时间之间的关系。在正常情况下，应该为100±3%。若差值过大，则说明有参数设置不正确。
