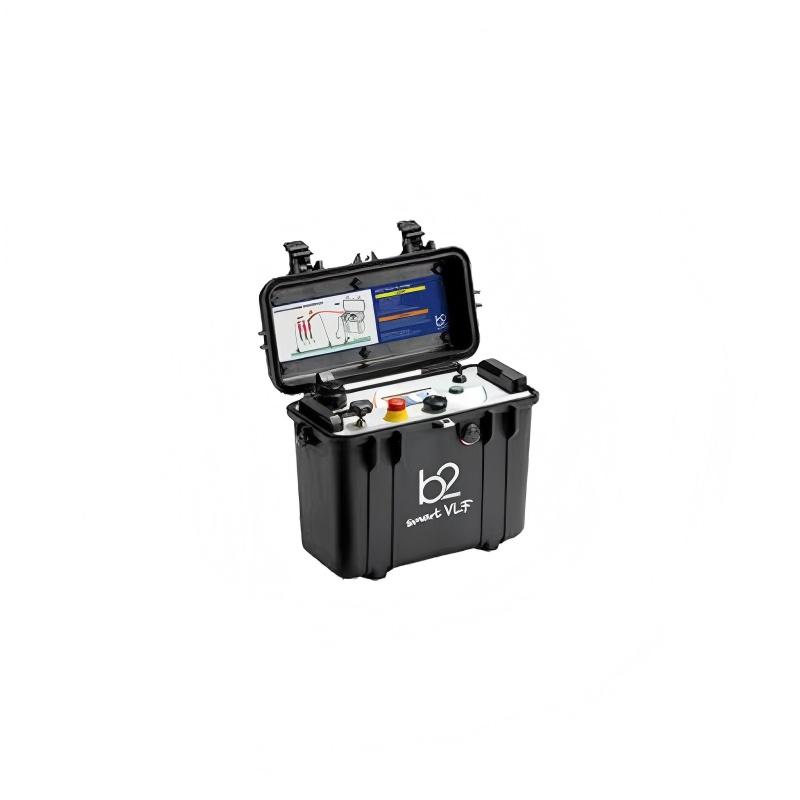

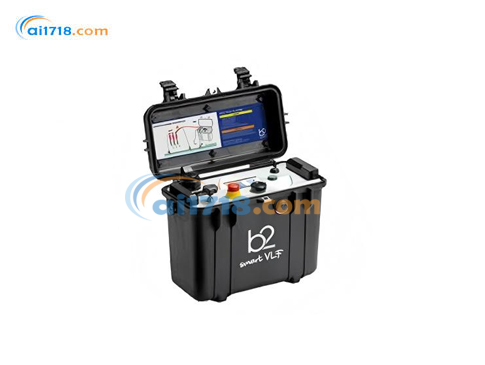

奥地利B2 HVA45TD超低频电缆测试系统

奥地利B2 HVA45TD超低频电缆测试系统由爱仪器仪表网代理，本产品应用于10kv以下电缆的耐压，35kv以下介质损耗、局部放电等项目的测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

奥地利B2 HVA45TD超低频电缆测试系统简介：
•HVA45TD是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
•HVA45TD可应用于10kv以下电缆的耐压，35kv以下介质损耗、局部放电等项目的测试。
•HVA45TD自身集成介质损耗诊断系统，具有电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试等多种测试功能。
•同时HVA45TD是上*轻的，集耐压和介质损耗测试为一体的，峰值电压可达到45kv的电缆测试仪。

为什么应用超低频进行电缆测试?
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。

HVA45TD超低频电缆测试系统特点：

•满足标准
相比同类仪器，HVA45TD满足GB50150-2016，可以完全按照*标准对45kv内的电缆进行耐压测试

•一机多用
HVA45TD自身集成符合IEEE 400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试

•电压可升级
可根据用户需要提升峰值电压至48kv，能够满足更高电压电缆的测试要求

•强大的输出
输出电压峰值可达45kV，有效值可达38KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，及大地减少电缆充电的等待时间

•无限制运行时间
HVA高压系统的运行时间不受热限制，可连续运行。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时

•可视化软件
与同类仪器相比，HV45TD所有的测试结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比

•DDD安全系统
HVA45TD具有两个独立的接地装置（电子和机械放电），即使仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全

•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全

•运输方便
HVA45TD在尺寸，重量（36 kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输箱，便于现场测试及运输

•高清显示屏
具有高清的彩色显示屏(4,3")，可以轻松读取测试结果

•干性系统
HVA45TD内部无油填充部件，方便用户日常的维护及运输。

•系统可升级

可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试

HVA45TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司

奥地利B2 HVA45TD超低频电缆测试系统技术参数

输入电压	100 – 240 V, 50/60 Hz, 400 VA
输出电压	正弦波： 0 – 45 kV peak, 32 kV rms DC： ± 0 – 45 kV 方波： 0 - 45 kV 精度： ± 1% 分辨率： 0.1 kV
输出电流	0 – 60 mA (分辨率 1 µA) \| 精度：±1%
输出频率	0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
Tan Delta精度：分辨率负载 > 10 nF	± 1 x 10 ^-4 ；1 x 10 ^-6 Leakage Guard® — 检测和补偿泄漏电流
阻抗范围	0.1 MΩ…5 GΩ
输出负载	1.0 µF @ 0.1 Hz @ 32kV rms
绝缘护套检测	z最大电压： 10 kV 动作电流： 0.1 mA – 5.0 mA
绝缘护套缺陷定位	最大电压： 10 kV 脉冲/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式	AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测
安全性	50 Hz 12 kV 回授保护 / 双放电设备 (内部)
内存	保存50个检测记录 \| USB几乎没有限制
测量	电压和电流 (True rms 和／或 peak), 容抗，电阻，时间
HV电缆	5 m带夹线钳
软件	“b2 Control Center” (包括在内)
计算机接口	Bluetooth 标准 USB 标准
尺寸	长 500 x 宽 305 x 高 457 mm (Peli Case)
重量	36 kg
环境条件	存放：-25°C 到 + 70°C 运行：-20°C 到 + 55°C
湿度：	5-85% 无凝结
