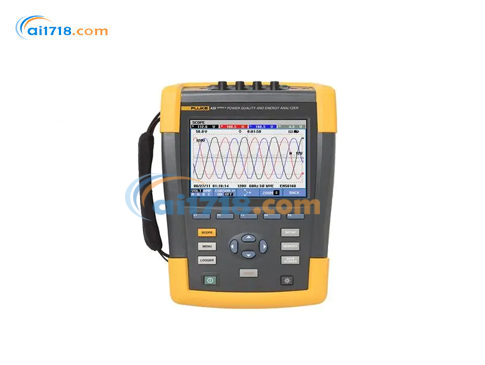

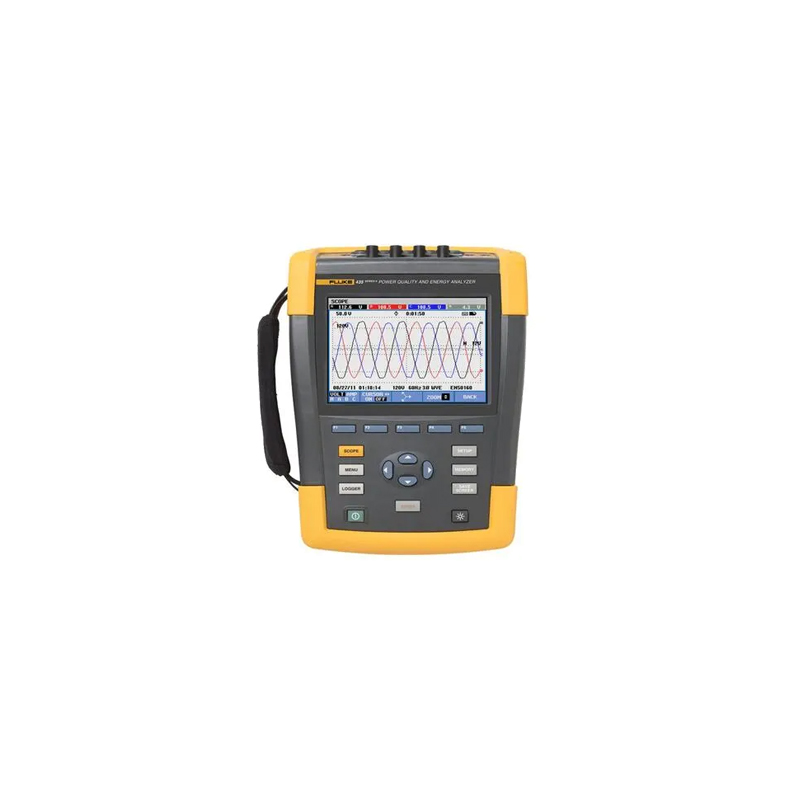

美国Fluke 435II系列三相电能质量分析仪

美国Fluke 435II系列三相电能质量分析仪配备有*的电能质量测量功能和电能量损失成本计算功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

美国Fluke 435II系列三相电能质量分析仪产品简介：
•先进的电能质量功能、*的电能分析性能
•无论设备发生任何问题，有了F435 II三相电能质量分析仪，您*可高枕无忧
•配备有*的电能质量测量功能和电能量损失成本计算功能，此型号可解决任何用电问题
•435 II系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号，从而查找出现问题的原因
•电参数波形超出标准电能质量测量范围
•电参数波形的快速数据捕捉模式描绘了系统动态
•特定时间下电压和电流波形将持续捕获，并在屏幕上细致呈现，电力波形从该数据中得出
•还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析
•435 II型号可通过同时测量系统的直流和交流功率，测定逆变器效率，从而确定在转换过程中损失了多少功率
•独特的自动趋势分析能让您快速发现不同时间出现的变化
•每个显示的读数都会自动而连续地进行记录，无需设置阈值或间隔时间，也无需手动启动该流程
•您可以快速查看三相线及中性线上的电压、电流、频率、功率、谐波或闪变的变化趋势
•您可以利用光标和缩放功能来分析变化趋势，即使背景记录仍在进行中

产品特点：
•功率逆变器效率: 同时测量电力电子系统的交流输出功率和直流输入功率（使用可选的直流电流钳）。
•电参数波形数据捕获: 捕获快速变化的 RMS 数据，显示半周期和波形来描述电气系统动态特性（发电机起动、UPS 切换等等）。
•电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本。
•实时故障排除: 使用光标和缩放工具分析趋势。
•业内*高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III。
•测量所有三相和中性线: 内置 4 个柔性电流探头，增强的细柔性设计以适合*紧密的位置。
•自动趋势分析: 每次测量都会自动记录，无需进行任何设置。
•系统监测器: 根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数。
•记录仪功能: 可配置任何测试条件，可按用户定义的间隔记录*多 600 个参数。
•查看图形和生成报告: 附带分析软件。
•电池寿命: 锂离子电池组每次充电可运行 7 小时。

产品应用：
•电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形，从而可以确定电压、电流和频率的数值如何相互作用
•功率逆变器效率– 功率逆变器效率
•电能量货币化 – 计算因电能质量差而产生的财务成本
•电能量评估 – 量化判断节能设备安装前后能耗的改善情况
•一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
•预防性维护 – 在电能质量问题引起停机前进行监测和预测
•长期分析 – 发现难以察觉的问题或间歇性问题
•负载研究 – 增加负载前验证电气系统的容量

美国Fluke 435II系列三相电能质量分析仪技术参数

	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流	435-II	1 V 至 1000 V 相电压	0.01 V	± 0.1% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	435-II		0.1 V	± 0.2% 额定电压
Vfund	435-II		0.1 V	± 0.1% 额定电压
电流（精度不包括电流钳精度)
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1 A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
电流峰值因数 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 1% ± 10 个计数点
Afund	i430-Flex 1x	5 A 至 6000 A	1A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Hz
Hz	Fluke 435 @ 50 Hz 额定	42.500 Hz 至 57.500 Hz	0.001 Hz	± 0.001 Hz
Hz	Fluke 435 @ 60 Hz 额定	51.000 Hz 至 69.000 Hz	0.001 Hz	± 0.001 Hz
电源
瓦特 (VA，var)	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特 (VA，var)	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 额定负载状态
能量
kWh (kVAh，kvarh)	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波
谐波次数 (n)		直流，1 至 50 次分组：谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)		关闭，1 至 50 次分组：谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5%
电流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.10%	± 2. 5%
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	绝对	取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.10%	± 5%
相角		-360° 至 +0°	1°	± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
电压	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
电流	%	0.0 % 至 20.0 %	0.10%	± 1 %
电源信号
电源信号		在两个独立的频率下，阈值、限值和控制信号持续时间可编程	—	—
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10%	± 0.4 %
±绝对 V3s (3 秒平均值)		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压

型号名称	描述
Fluke 435 II	三相电能质量和能量分析仪内含附件: BC430 电源适配器国际插头适配器一套 BP290（单节锂电池），28 Wh（不少于 7 小时） TLS430 测试导线和鳄鱼夹套件 WC100 彩色编码夹和地区性标记贴纸 i430flex-TF，24 in (61 cm) 长，4 个夹子 8 GB SD 卡 PowerLog CD（包括 PDF 格式的操作员手册） USB 线缆 A-Bmini
