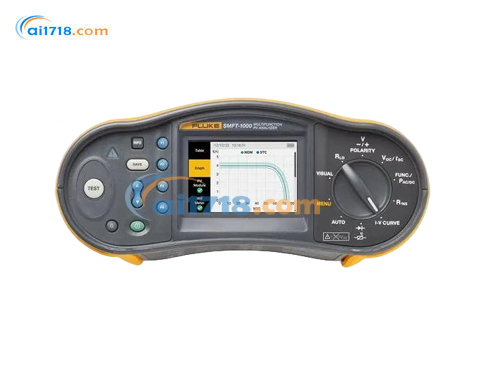

美国FLUKE SMFT-1000光伏检测仪

美国FLUKE SMFT-1000光伏检测仪由爱仪器仪表网代理，本产品是一款符合 IEC 62446-1 标准的多功能光伏 I-V 曲线测试仪，面向光伏系统安装、调试与运维场景，可完成直流 1000V 以内光伏系统的安全测试与性能评估。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

美国FLUKE SMFT-1000光伏检测仪产品简介
Fluke SMFT-1000 是一款符合 IEC 62446-1 标准的多功能光伏 I-V 曲线测试仪，面向光伏系统安装、调试与运维场景，可完成直流 1000V 以内光伏系统的安全测试与性能评估，集 I-V 曲线测试、无线数据采集、一键自动序列、现场结果比对及报告生成于一体，为光伏系统全生命周期提供高效、合规的一站式测试解决方案。

产品特点

全序列合规测试
覆盖 IEC 62446-1 1 类安全测试（接地保护电阻、开路电压 / 极性、短路电流、绝缘电阻）与 2 类性能测试，满足标准认证要求。
* I-V 曲线测量
搭载 TruTest™技术，搭配无线 IRR2‑BT 辐照度计，实时采集辐照度与温度，断线可续录 17 小时数据，确保曲线*。
高效现场操作
保留导线设计减少换线失误；自动测试模式一键执行组合序列；彩色屏显引导步骤，现场直读 I-V 曲线并与厂家数据比对。
智能数据管理
内置目视检查记录功能，配合 TruTest™软件快速导入、分析、归档数据，一键生成标准化报告。
安全耐用设计
CAT III 1000V 直流防护，工业级防护等级，电池供电，适配户外光伏现场长期稳定使用。

产品功能

功能	试用版	精简版	*版
可添加的*大客户端数量	1	10	无限制
可添加的*大站点 / 客户端数量	2	5	无限制
可添加的*大组串数量	5	50	无限制
可添加的*大模块数（每个组串）	50	50	无限制
编辑配电箱信息	-	•	•
编辑电路信息	-	•	•
编辑逆变器信息	-	•	•
编辑汇流箱信息	-	•	•
编辑组串信息	-	•	•
编辑模块信息	-	•	•

应用场景
光伏电站安装调试与竣工验收
光伏系统定期运维与性能诊断
光伏组串 / 模块故障排查与效率评估
第三方检测认证与合规报告出具
分布式光伏、工商业光伏、地面电站现场测试

订购信息

标准套装：SMFT-1000/KIT
SMFT-1000 主机
工具背包（SMFT-1000-BP）
IRR2‑BT 无线太阳辐照度计版
80PR-IRR 外部温度探头
i100 AC/DC 100A 电流钳表
TP1000 远程测试探头
TL1000 测试导线套件
调零适配器、光伏支架、便携包、TPAK 磁铁套件、保险丝盒、IRDA 转 USB 线
套装：SMFT-1000/PRO
在 KIT 基础上增加：TruTest™*版软件、MC4 光伏钳表测试导线套件
推荐配套工具
TruTest™软件、393 FC 光伏钳表、87V MAX 万用表、1587 FC 绝缘万用表、Ti480 PRO 热像仪、1625-2 接地电阻测试仪等

美国FLUKE SMFT-1000光伏检测仪技术参数

项目	显示范围	测量量程	分辨率	精度	补充说明
保护导线电阻 RLO	0.00 Ω - 19.99 Ω 20.0 Ω - 199.9 Ω 200 Ω - 2000 Ω	0.20 Ω - 19.99 Ω 20.0 Ω - 199.9 Ω 200 Ω - 2000 Ω	0.01 Ω 0.1 Ω 1 Ω	±(2 % + 2 位) ±(2 % + 2 位) ±(5 % + 2 位)	测试电流 ≥ 200 mA (≤ 2Ω + Rcomp) 测试电压：4 V DC … 10 V DC 极性反转：是测试导线调零 (Rcomp)：最大 3 Ω
光伏模块 / 组串开路电压 (Voc)	0.0 V - 99.9 V 100 V - 1000 V	5.0 V - 99.9 V 100 V - 1000 V	0.1 V 1 V	±(0.5 % + 2 位) ±(0.5 % + 2 位)	极性测试：是
光伏模块 / 组串短路电流 (Isc)	0.0 A - 20.0 A	0.2 A - 20.0 A	0.1 A	±(1 % + 2 位)	-
绝缘电阻 RINS	0.00 MΩ - 99.99 MΩ 100.0 MΩ - 199.9 MΩ 200 MΩ - 999 MΩ	0.20 MΩ - 99.99 MΩ 100.0 MΩ - 199.9 MΩ 200 MΩ - 999 MΩ	0.01 MΩ 0.1 MΩ 1 MΩ	±(5 % + 5 位) ±(10 % + 5 位) ±(20 % + 5 位)	空载测试电压：50V/100V/250V（最大 199.9MΩ）、500V/1000V（最大 999MΩ），精度 0% 至 + 20% ≥1mA 时测试电压：250V@250kΩ、500V@500kΩ、1000V@1MΩ，精度 0% 至 + 10% 测试电流：最小 1mA (@250kΩ/500kΩ/1MΩ)，最大 1.5mA (短路)
过压保护装置 (BV)	0 V DC - 1000 V DC	50 V DC - 1000 V DC	1 V DC	±(10 % + 5 位)	-
AC/DC 电压测量（4mm 插座）	0.0 V AC - 99.9 V AC 100 V AC - 700 V AC 0.0 V DC - 99.9 V DC 100 V DC - 1000 V DC	5.0 V AC - 99.9 V AC 100 V AC - 700 V AC 5.0 V DC - 99.9 V DC 100 V DC - 1000 V DC	0.1 V 1 V 0.1 V 1 V	±(2.5 % + 2 位) ±(2.5 % + 2 位) ±(2.5 % + 2 位) ±(2.5 % + 2 位)	方向 AC/DC：自动 +/- 极性检查：是
i100 AC/DC 电流钳表（不含钳表容差）	0.0 A DC - 100 A DC 0.0 A AC - 100 A AC TRMS	1.0 A DC - 100 A DC 1.0 A AC - 100 A AC TRMS	0.1 A 0.1 A	±(5 % + 2 位) ±(5 % + 2 位)	-
i100 钳表容差	不适用	1 A - 100 A DC 或 AC < 1 kHz	-	±(1.5 % + 0.1 A)	输出信号：10 mV/A AC/DC
交直流测量（使用 i100 钳表）	0.0 V AC - 700 V AC 5.0 V DC - 1000 V DC 0 A AC/DC - 100 A AC/DC 0 kW/kVA - 100 kW/kVA	5.0 V AC - 700 V AC 5.0 V DC - 1000 V DC 1 A AC/DC - 100 A AC/DC 5 kW/kVA - 100 kW/kVA	0.1 V 0.1 V 0.1 A 1 kW/kVA	±(2.5 % + 2 位) ±(2.5 % + 2 位) ±(6.5 % + 3 位) ±(10 % + 4 位)	-

项目	参数
SMFT-1000 尺寸	10 cm × 25.0 cm × 12.5 cm (3.8 in × 9.8 in × 4.9 in)
SMFT-1000 重量	1.4 kg (3.09 lb)
电池	6 AA IEC LR6
工作温度	0 ℃ 至 50 ℃ (32 ℉ 至 122 ℉)
存储温度	-30 ℃ 至 60 ℃ (-22 ℉ 至 140 ℉)（已取出电池）
工作海拔	最高 2000 m
存储海拔	最高 2000 m
安全性	- SMFT-1000：IEC 61010-1 污染等级 2；IEC 61010-2-034 CAT III 1000 V DC, CAT III 700 V AC - i100 电流钳表：IEC 61010-2-032 D 型（适用于有绝缘层的导线），1000 V - 附件：IEC 61010-031 - TL1000-MC4：CAT III 1500 V, 20 A - TP1000 远程探头（带帽）：CAT IV 600 V, CAT III 1000 V, 10 A - TP1000 远程探头（不带帽）：CAT II 1000 V, 10 A - TL1000 测试导线：CAT III 1000 V, 10 A - TL1000/30M 测试导线：CAT III 1000 V, CAT IV 600 V；5 A（卷轴上）、10 A（完全展开） - TP74 测试探头（带帽）：CAT III 1000 V, 10 A - TP74 测试探头（不带帽）：CAT II 1000 V, 10 A - AC285 鳄鱼夹：CAT III 1000 V, 10 A
性能标准	IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10
电磁兼容性 (EMC)	IEC 61326-1：便携式电磁环境；CISPR 11：第 1 组，A 类
无线射频模块	- 频率范围：2.402 GHz 至 2.480 GHz - 输出功率：8 dBm
