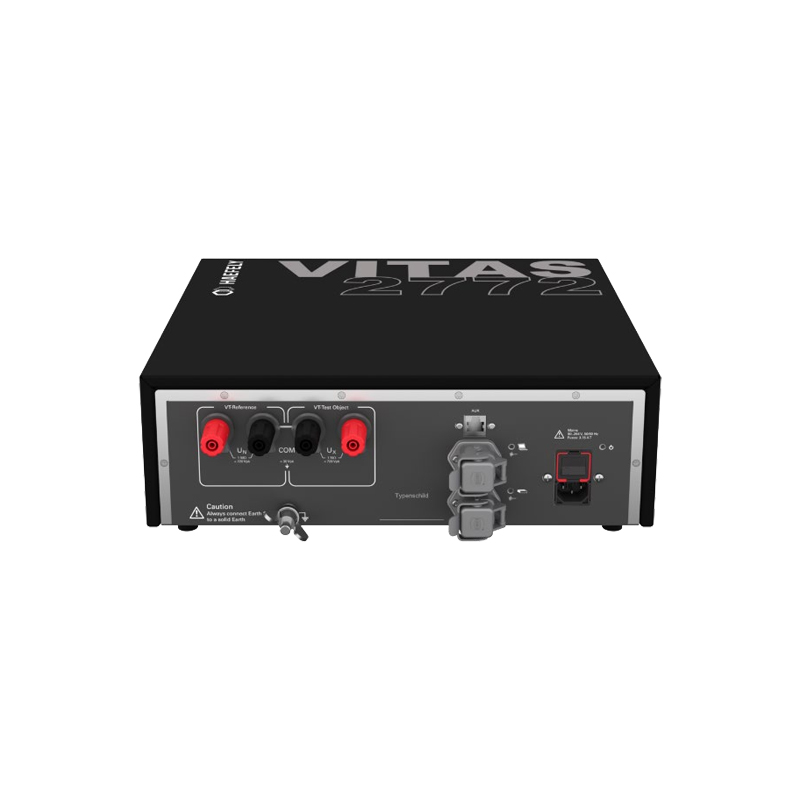

瑞士HAEFELY VITAS 2772电压互感器综合测试仪

瑞士HAEFELY VITAS 2772电压互感器综合测试仪，兼容IEC、ANSI标准，可*检测电压互感器比值、相位误差及励磁电流。支持超大变比跨度测试，无需频繁换线，测量精度不受温湿度与励磁电流影响。搭载光纤隔离防护与CaMS可视化软件，支持波形监测、远程程控与自动出报告，适配实验室高精度计量校准场景。

瑞士HAEFELY VITAS 2772电压互感器综合测试仪产品简介

VITAS 2772电压互感器综合测试仪融合企业 70 余年行业积淀，搭配前沿数字化技术，性能指标超越行业通用标准。
VITAS 2772 可依据*新 IEC、ANSI 标准，*测量电压互感器的比值误差、相位误差与励磁电流。
即便被测互感器与标准互感器变比差距极大，设备仍可保持全量程高精度测量，大幅减少测试过程中的接线更换操作。
VITAS 2772 的测量精度不受励磁电流、环境参考试验条件（温度、湿度）影响，在各类工况下均可输出可靠高精度测量结果。
设备搭载基于哈弗莱 CaMS™ 平台、适配 Windows 系统的简易操作图形界面，上手门槛低；内置示波器功能，可实时显示测量波形，测试过程中快速排查潜在故障。
设备支持自动化测试系统远程控制，测试完成后可一键生成完整检测报告。

产品特点
全数字 VT 测量，高精度不受温漂、励磁电流影响
超大变比量程，减少接线频次
光纤隔离，操作安全
1 秒快速稳定，支持自动产线远程控制
实时波形示波器，快速排查接线故障
适配 IEC/ANSI 标准，可选 METAS 校准证书
紧凑型 IP50 机身，试验室便捷安装

应用领域
电压互感器准确度检测

标准供货清单
VITAS 2772 主机
光纤链路转换模块（光纤转 USB）
20 米浩亭（Harting）光纤线缆
预载 CaMS™ 操作软件 U 盘
操作手册 + 快速入门指南
配套附件

瑞士HAEFELY VITAS 2772电压互感器综合测试仪技术参数

精度指标
工况区间	输入电压（标准侧 UN / 被测侧 UX）	比值误差	相位误差	幅值误差
参考试验条件	0.3 V … 240 V	±60 ppm	—	—
参考试验条件	240 V … 460 V	±120 ppm	±0.05 分	±0.1 %
全工作量程	0.01 V … 510 V	±200 ppm	±0.5 分	±0.1 %
输入阻抗：968 kΩ（误差 ±0.1%）
环境工况参数
参数项	参考试验条件	全工作量程
环境温度	10 ℃ ～ 40 ℃	0 ℃ ～ 50 ℃
二次侧变比 UN / UX	0.1 ～ 10	0.01 ～ 100
基波频率	45 Hz ～ 65 Hz	45 Hz ～ 65 Hz
接口规格
接口类型	参数说明
光纤接口	2 个浩亭 Han 3A-gw-M20 光纤接口，SC 光纤头
电压输入端子（UN、UX）	4 个 4mm 安全香蕉插座接线柱
辅助通讯口	百兆以太网（10/100）
光纤转换模块	浩亭 Han 3A-gw-M20 SC 光纤接口、百兆以太网、USB2.0
环境、机械与供电参数
参数项	规格
存储温度	-20 ℃ ～ +80 ℃
环境湿度	20%～90% 相对湿度（无凝露）
设备外形尺寸（宽 × 深 × 高）	400 × 400 × 140 mm（15.7 × 15.7 × 5.5 英寸）
整机重量	7.8 kg（17.2 磅）
供电电源	90～264 V 交流，50/60Hz，额定功耗 30 VA
