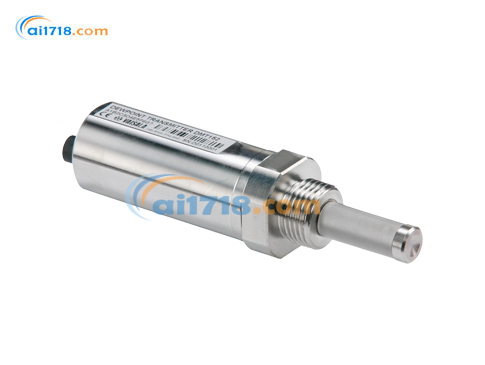

芬兰VAISALA(维萨拉) DMT152露点变送器
芬兰VAISALA DMT152露点变送器搭载 DRYCAP® 高分子薄膜传感器，*低可测 - 80℃霜点，具备防冷凝特性，支持多路模拟量与 RS485 数字输出，316L 不锈钢气室 IP66 防护，结构紧凑适配 OEM 配套，用于压缩空气、半导体、干燥室、高压开关低湿气体长期露点监测。
维萨拉 DMT152 是专为 OEM 配套场景打造的低露点精密测量变送器，搭载品牌自研 DRYCAP® 高分子薄膜传感技术，*低可*测量 - 80℃露点，可输出露点 / 霜点数据，适配干燥气体、半导体、干燥设备、压缩空气等各类低湿工业工况。
设备具备优异防冷凝、防尘防水溅特性，耐受 - 40~+70℃宽温工作环境，*高支持 50bar 气压测量，兼容空气、氮气、氩气、氦气、氧气多种介质；传感器长期稳定性佳，校准周期长，大幅降低设备运维成本。整机结构紧凑，响应速度快，配备多路 4–20mA/0–10V 模拟量与 RS‑485 数字双输出，支持自定义报*阈值；湿区部件采用 316L 不锈钢材质，IP66 防护，提供多种标准螺纹接口，可搭配多款取样组件、外置显示屏与通讯线缆灵活集成。
产品特点
搭载维萨拉 DRYCAP® 高分子薄膜传感器技术
露点*低可测至 −80 °C
具备防冷凝性能
提供可溯源校准（附带维萨拉原厂校准证书）
适用场景：干燥室、干燥气体、半导体制造、科研测试、压缩空气系统
应用场景
DMT152 变送器是各类低湿度工业控制场景的理想选型，典型应用包含空气 / 塑料干燥机、干燥室、干燥气源、高压断路器等。即便同时存在极低湿度、高温气体等严苛工况，DMT152 仍可输出*稳定的测量数据。
配套附件清单
| 附件名称 | 物料编号 |
|---|---|
| MI70 手持显示仪专用连接线缆 | 219980 |
| PC 端 USB 通讯线缆 | 219690 |
| 回路供电外置显示表（Nokeval 301） | 226476 |
| 带继电器回路供电外置显示表（Nokeval 302） | 234759 |
| NW40 安装法兰 | 225220SP |
| 取样组件（仅适配 ISO G1/2" 接口） | |
| 基础取样单元 | DMT242SC |
| 带 Swagelok 1/4" 外螺纹接头取样单元 | DMT242SC2 |
| 带快速接头 + 检漏螺钉取样单元 | DSC74 |
| 双压力取样单元 | DSC74B |
测量性能
| 项目 | 参数说明 |
|---|---|
| 传感器 | 维萨拉 DRYCAP® 180U 电容式高分子薄膜传感器 |
| 露点温度 ¹ | |
| 测量量程 | −80 … −20 °C 露点 Td |
| 测量精度 | |
| −80 … −40 °C | ±2 °C 露点 Td |
| −40 … −20 °C | ±3 °C 露点 Td |
| 非校准拓展量程 | −100 … +20 °C 露点 Td |
| 标准响应时间（气体 20 °C、气压 1bar，达到 63%/90% 读数） | |
| −20 … −80 °C 露点区间 | 0.5 分钟 [7.5 分钟] |
| −80 … −20 °C 露点区间 | 2 秒 [5 秒] |
| 典型长期漂移稳定性 | 优于 2 °C / 年 |
| 体积水分浓度（ppmv） | |
| 典型测量量程 | 0–500 ppm |
| 20 °C、1013mbar 工况下精度 | ±(0.2 ppm + 读数 ×20%) |
¹ 露点低于 0 °C 时，变送器输出数值单位为霜点 Td。
露点温度区间说明示意图文字翻译：
横轴：被测气体温度 (°C)
纵轴：露点温度 (°C)
| 项目 | 参数说明 |
|---|---|
| 两路可自定义量程模拟输出 | 4–20 mA、0–20 mA（三线制）、0–5 V、0–10 V |
| 数字输出 | RS-485（两线制） |
| 模拟输出报警阈值 | 用户自定义设置 |
| 化学清洗完成提示输出 | 5 V、10 V、20 mA 或 LED 指示灯 |
| 模拟输出精度 | ±0.01 V / ±0.01 mA |
| 工作供电电压 | |
| RS-485 数字输出 | 11–28 V DC ¹ |
| 电压型模拟输出 | 15–28 V DC ¹ |
| 电流型模拟输出 | 21–28 V DC |
| 工作输入电流 | |
| 常规测量状态 | 20 mA + 负载电流 |
| 自检脉冲峰值 | 最大 220 mA |
| 供电电压允许波动 | 最大 0.3 V |
| 外部负载要求 | |
| 电压输出模式 | 负载阻抗最小 10 kΩ |
| 电流输出模式 | 负载阻抗最大 500 Ω |
注：当测量温度拓展至−40 °C、或工况压力最高至 50 bar 时，供电电压必须选用 21–28 V DC。
| 项目 | 参数说明 |
|---|---|
| 工作温度 | −40 … +70 °C |
| 环境相对湿度 | 0–100 % RH（环境温度≤+20 °C 条件下） |
| 工况气压 | 0–50 bar |
| 适用被测气体 | 空气、氮气、氩气、氦气、氧气 ¹ |
| 禁用气体 | 氢气、纯二氧化碳环境不可测量 |
| 样气流量 | 流量大小不影响测量精度 |
¹ 若被测介质含有其他化学组分，请咨询维萨拉技术支持；使用时需严格遵守易燃气体相关安全规范。
| 项目 | 标准 / 指令 |
|---|---|
| 欧盟合规指令 | EMC 电磁兼容指令 (2014/30/EU) |
| RoHS 限制有害物质指令 (2011/65/EU) 含 2015/863 修订版 | |
| 电磁兼容标准 | EN 61326-1 工业环境适用 |
| 认证标识 | CE、RoHS |
| 项目 | 参数说明 |
|---|---|
| 接触介质湿区外壳材质 | AISI316L 不锈钢 |
| 不锈钢过滤网 | 主体 AISI303，滤网 AISI316L，过滤精度 18 μm |
| 标准机械接口 | ISO G1/2"、NPT 1/2"、UNF 3/4"-16"、UNF 5/8"-18" |
| 防护等级 | IP66 |
| 储存温度范围 | −40 … +80 °C |
| 整机重量（G1/2" 螺纹款） | 190 g |
