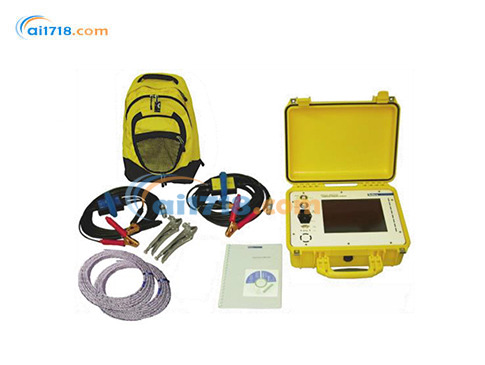

瑞士HAEFELY(哈弗莱)FRA 5310频率响应分析仪

瑞士HAEFELY(哈弗莱)FRA 5310频率响应分析仪是一种用于检测变压器绕组机械变形的诊断仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

FRA 5310频率响应分析仪简介：
•FRA 5310是一种用于检测变压器绕组机械变形的诊断仪器。
•这些失真可能是由于短路期间出现的电动力或运动过程中的运输损坏引起的。
•FRA 5310扫频响应分析方法基于在很宽的频率范围内测量的绕组传递函数。
•FRA 5310系统记录变压器_频率响应指纹“即使是小的绕组运动或扭曲也会导致转移曲线的清晰变化，这可以被检测到。
•特殊的有源测量探头可以更大限度地减少测试对象连接和接地的影响，从而实现可重复的测量。

FRA 5310频率响应分析仪特点：
•嵌入式计算机，基于Windows的软件和触摸屏
•转换电压功能U1 / U2（f）
•阻抗函数U1 / I2
•根据标准DL / T 911-2004自动解释
•由于输出电压高达12 Vpeak峰值（50欧姆）（24 Vpeak峰值，1 MOhm），因此具有高信噪比
•由于有源探头设计和明确的连接和接地技术，因此具有高测量可靠性和可重复性
•由于自动Windows测试软件和大型彩色触摸屏界面和远程启动按钮，易于使用
•通过直观的引导用户界面进行快速设置。可以存储和调用测试设置和结果，使用内置打印机打印或用于以后的分析
•安全连接控制功能在应用常规测试电压之前校对测试设置，以保证人员和仪器的安全。

瑞士HAEFELY(哈弗莱)FRA 5310频率响应分析仪技术参数

测量性能	频率范围	10 Hz ～ 10 MHz
	扫频模式	对数 / 线性，用户自定义
	输出信号	0.1 Vpp ～ 12 Vpp @50Ω 负载，可调
	输入阻抗	50Ω / 1MΩ 二档可选
	动态范围	＞100 dB
	可测函数	幅值、相位、阻抗、导纳、传递比 U1/U2
	保护	输出短路保护；输入 75V 气体放电管 + 15V 瞬态二极管浪涌保护
	典型扫频点数	800 点；20Hz‑2MHz 典型测量约 90s
	标准兼容	支持 DL/T 911‑2004 变压器绕组变形自动判读

硬件与系统	处理器	Intel Atom
	内存	2 GB
	操作系统	Windows 7 Embedded（设备内置）
	显示屏	10.4 英寸 SVGA 彩色 TFT 触摸屏
	存储	CompactFlash 卡
	接口	USB2.0；探头远程启动按钮
	外接 PC 兼容	Windows XP / Vista / Win7
机械与电气	主机尺寸	410 × 310 × 170 mm（宽 × 深 × 高）
	主机重量	8 kg
	全套含附件总重	16 kg
	供电	90‑265 VAC 宽电压，50/60Hz，功耗 50 VA
	工作温度	0℃ ～ +50℃
	存储温度	-20℃ ～ +70℃
	相对湿度	10‑90% RH，无凝露
