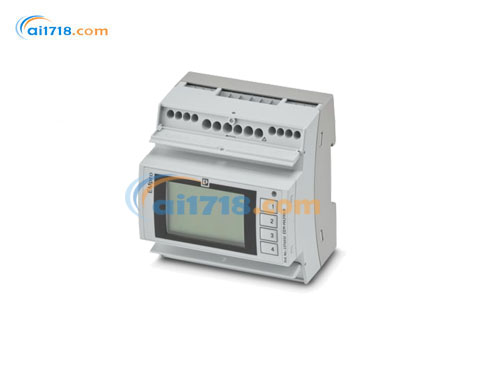

德国Phoenix Contact 菲尼克斯 EEM-MA390-R-24DC电能质量分析仪
德国Phoenix Contact EEM-MA390-R-24DC电能质量分析仪属于EMpro系列多功能电能质量分析仪，DIN 导轨安装，采用真有效值测量，*高可测 63 次谐波，有功电能达 0.2S 级。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

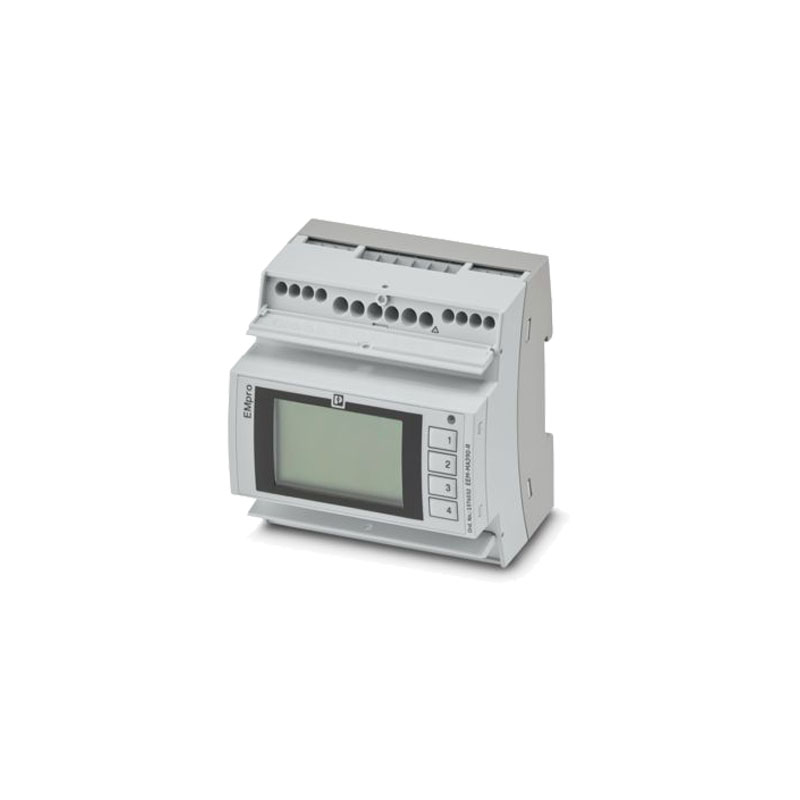

德国Phoenix Contact EEM-MA390-R-24DC电能质量分析仪产品简介
菲尼克斯 EEM-MA390-R-24DC属于EMpro系列多功能电能质量分析仪，DIN 导轨安装，采用真有效值测量，*高可测 63 次谐波，有功电能达 0.2S 级。设备可直连罗氏线圈，内置 Web 向导快速配置，支持多方式上传能耗数据，适配 TN/TT/IT 配电系统，满足欧盟 CRA 网络弹性合规要求，具备优异绝缘与宽温工作能力。
| 产品属性 | 产品类型 | 电能监测设备 |
| 产品系列 | EMpro | |
| 特殊性质 | 产品正在筹备中，以确保其符合《网络弹性法案》(CRA)的相关规定 | |
| 绝缘特性 | ||
| 过电压类别 | III (300 V AC) | |
| 保护等级 | II | |
| 污染等级 | 2 | |
| 显示器 | ||
| 显示方式 | LCD液晶显示器，背光，2色，多行 | |
| 电气特性 | 电气隔离 壳体相对于所有电位 IEC 61010-1 | |
| 标准/规程 | IEC 61010-1 | |
| 测试电压（增强型绝缘） | 4 kV AC (50 Hz, 60 s) | |
| 过电压类别 | III (300 V AC) | |
| II (600 V AC) | ||
| 绝缘 | 强化绝缘 | |
| 电气隔离 电源电压 | ||
| 测试电压（功能性绝缘） | 1 kV AC (50 Hz, 60 s) | |
| 绝缘 | 功能性绝缘 | |
| 电气隔离 电压测量输入端相对于其他所有电位 IEC 61010-2-030 | ||
| 标准/规程 | IEC 61010-2-030 | |
| 测试电压（增强型绝缘） | 4 kV AC (50 Hz, 60 s) | |
| 测量类型 | III (300 V AC) | |
| II (600 V AC) | ||
| 绝缘 | 强化绝缘 | |
| 电气隔离 电流测量输入端相对于其他所有电位 | ||
| 测试电压（功能性绝缘） | 1 kV AC (50 Hz, 60 s) | |
| 绝缘 | 功能性绝缘 | |
| 电气隔离 数字I/O | ||
| 测试电压（功能性绝缘） | 1 kV AC (50 Hz, 60 s) | |
| 绝缘 | 功能性绝缘 | |
| 电气隔离 通信接口 | ||
| 测试电压（功能性绝缘） | 1 kV AC (50 Hz, 60 s) | |
| 绝缘 | 功能性绝缘 | |
| 电源 | ||
| 电源电压 | 24 V DC ±25% | |
| 电源电压范围 | 18 V DC ... 30 V DC | |
| 功耗 | < 4 W | |
| 输入数据 | 测量数据采集 | |
| 测量原理 | 真均方根值测量（无缝） | |
| 电源系统配置 | TN, TT, IT (PE) | |
| 频率测量范围（基础组件） | 45 Hz ... 65 Hz | |
| 测量值 | 交流电正弦(50 Hz/60 Hz) | |
| 扫描频率 | 12,8 kHz (50 Hz) / 15,4 kHz (60 Hz) | |
| 时间段数量 | 10（50 Hz时的真均方根值） | |
| 12（60 Hz时的真均方根值） | ||
| 谐波电流获取 | 直至第63个谐波 | |
| 测量: 电压 | ||
| 输入名称 | 电压测量输入V1，V2，V3 | |
| 输入电压范围 直接 | 18 V AC ... 690 V AC (相/相) | |
| 11 V AC ... 400 V AC (相/中性导线) | ||
| 输入电压范围 通过外部电流互感器 | 60 V AC ... 200000 V AC (初级) | |
| 60 V AC ... 400 V AC (次级) | ||
| 电涌功率 | 760 V AC (相/相) | |
| 440 V AC (相/中性导线) | ||
| 精度 | 0.10% | |
| 功耗 | < 0.5 VA | |
| 振幅因数 | > 2 | |
| 输入阻抗 | 5 MΩ (每条通道) | |
| 测量: 电流 | ||
| 输入名称 | 电流测量I1, I2, I3 | |
| 额定电流IN | 1 A (次级) | |
| 5 A (次级) | ||
| 额定电流范围 | 1 A ... 20000 A (初级侧，取决于外部电流互感器) | |
| 测量范围 | 0.05 % ... 120 % (IN) | |
| 过载量 | 20 A (永久) | |
| 50 A (适用于1 s) | ||
| 精度 | 0.20% | |
| 功耗 | < 0.5 VA | |
| 振幅因数 | > 2 | |
| 输入阻抗 | < 1 Ω (每条通道) | |
| 测量: 电源 | ||
| 有功能量（IEC 62053-22） | 0.2S级 | |
| 无功功率（IEC 62053-23） | 级2 | |
| ANSI C12.20 | 0.2级 | |
| 数字量 | ||
| 输入说明 | 数字输入符合IEC/EN 61131-2（类型3） | |
| 号码 | 1 | |
| 电压输入信号 | 24 V DC | |
| 0 V DC ... 30 V DC | ||
| 电流输入信号 | 2 mA ... 15 mA | |
| 保护 | 250 mA (快速熔断) | |
| 保护电路 | 防止错接直流电连接（最大30 V） | |
| 输出数据 | 数字量 | |
| 输出说明 | 数字输出符合IEC/EN 61131-2（类型3） | |
| 号码 | 1 | |
| 电流输出信号 | ≤ 100 mA | |
| 电压输出信号 | 24 V DC | |
| 保护 | 250 mA (快速熔断) | |
| 保护电路 | 防止错接直流电连接（最大30 V） | |
| 连接数据 | 电流，电压，电源 | |
| 连接方式 | 螺钉连接 | |
| 剥线长度 | 8 mm | |
| 螺纹 | M3 | |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² | |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² | |
| 可连接导线横截面 AWG | 24 ... 10 | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 数字I/O / 通信 | ||
| 连接方式 | 螺钉连接 | |
| 剥线长度 | 7 mm | |
| 螺纹 | M3 | |
| 刚性导线横截面 | 0.14 mm² ... 2.5 mm² | |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² | |
| 可连接导线横截面 AWG | 26 ... 14 | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| RS-485 | ||
| 连接方式 | 螺钉连接 | |
| 剥线长度 | 7 mm | |
| 螺纹 | M3 | |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² | |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² | |
| 可连接导线横截面 AWG | 24 ... 12 | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 尺寸 | 产品尺寸 | |
| 宽度 | 90 mm | |
| 高度 | 90 mm | |
| 深度 | 71.9 mm | |
| 水平针距 | 5 HP | |
| 材料规格 | 颜色 | 灰色 (RAL 7042) |
| 环境和真实条件 | 环境条件 | |
| 保护等级 | IP20 (外壳) | |
| IP40 (显示器) | ||
| 环境温度（运行） | -25 °C ... 70 °C | |
| 环境温度（存放/运输） | -30 °C ... 80 °C | |
| 海拔 | ≤ 2000 m | |
| 允许的最大相对湿度（运行） | ≤ 95 % (无冷凝) | |
| 冲击力（运行） | 30g / 18ms | |
| 振动（操作） | 1g (10 Hz ... 150 Hz) | |
| 安装 | 安装类型 | DIN导轨安装 |
| 安装位置 | 水平DIN导轨 | |
