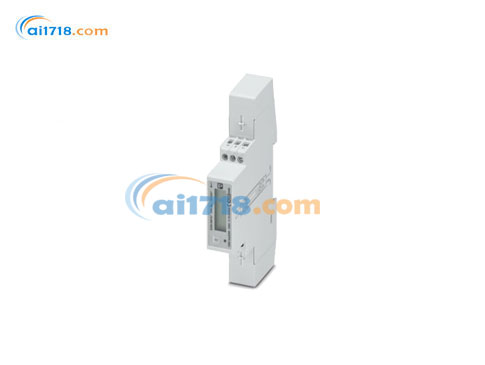

德国Phoenix Contact 菲尼克斯 EEM-XM157电能质量分析仪
德国Phoenix Contact EEM-XM157电能质量分析仪属于EMpro系列能量测量设备，为1HP超薄单相电能计量表，搭载白色背光LCD屏。支持4象限双向电能计量，有功0.5级精度，从测量回路直接取电，*大直接测量45A。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

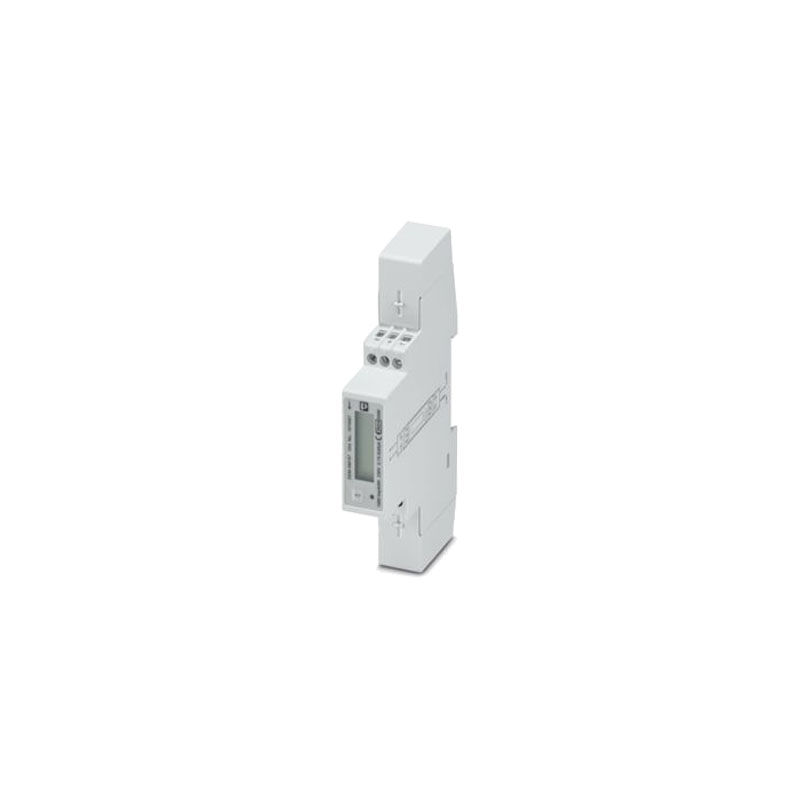

德国Phoenix Contact EEM-XM157电能质量分析仪产品简介
菲尼克斯EEM-XM157属于EMpro系列能量测量设备，为1HP超薄单相电能计量表，搭载白色背光LCD屏。支持4象限双向电能计量，有功0.5级精度，从测量回路直接取电，*大直接测量45A。采用RS485Modbus/RTU通讯，无源隔离脉冲输出，DIN导轨安装，8年校准有效期，用于单相回路能耗采集与计量。
产品特点
1HP超薄壳体，单相专用，4象限双向计量，有功0.5级精度，MID认证，8年校准周期
自带白色背光LCD，回路直接馈电，无需外接独立供电，*大直测45A
RS485Modbus/RTU通讯，无源光电隔离脉冲输出，支持多波特率设置
宽温40~70℃，IP20正面防护，DIN导轨安装
应用场景
适用于厂房单相支路、办公楼宇插座回路、小型设备、充电桩单相回路分项电能计量。体积小巧仅1HP，适合配电柜空间紧凑场景。可采集单向有功/无功电量，通过RS485接入能源管理系统，脉冲接口用于本地脉冲采集，满足能耗分项统计、能源审计、单相用电监测。
德国Phoenix Contact EEM-XM157电能质量分析仪技术参数
| 产品属性 | 产品类型 | 能量测量设备 |
| 产品系列 | EMpro | |
| 校准有效期 | 8 年数 | |
| 计量表型号 | 双向计量表（输送和消耗）包括4象限测量 | |
| 绝缘特性 | ||
| 保护等级 | II | |
| 绝缘特性 | ||
| 过电压类别 | III | |
| 污染等级 | 2 | |
| 显示器 | ||
| 显示方式 | 白色背光液晶显示器 | |
| 电气特性 | 额定过电压 | 6 kV |
| 精确度 | C (EN 50470-3) | |
| 0.5 (IEC 62053-21) | ||
| 主电源类型 | 单相（2线制） | |
| 电源 | ||
| 电源电压范围 | 从测量回路馈电 | |
| 电气隔离 | ||
| 测量类型 | CAT III 300 V | |
| 使用类别 | UC 2 (EN 62052-31) | |
| 输入数据 | 测量 | |
| 额定电压 | 1x 230 V AC | |
| 输入电压范围 | 100 V AC ... 277 V AC (相/中性导线) | |
| 输入电流范围 | 45 A AC (直接测量) | |
| 功耗 | 10 VA (2 W) | |
| 频率范围 | ±2 % (50/60 Hz参考频率fN) | |
| 功率因数 | 0.5 (电感) | |
| 0.8 (容性) | ||
| 启动电流Ist | 0.02 A | |
| 最小电流Imin | 0.15 A | |
| 限制电流Imax | 16 A (能量测量设备安装在DIN导轨上) | |
| 45 A (能量测量设备单独安装在DIN导轨上，与相邻设备之间的间距为一个设备的宽度) | ||
| 瞬态电流Itr | 0.5 A | |
| 参考电流Iref | 5 A | |
| 过载量 | 30 x Imax持续0.01 s | |
| 有效能量 (EN 50470-3) | C级 | |
| 有功电能（IEC 62053-21） | 等级0.5 | |
| 无功功率（IEC 62053-23） | 级 2 | |
| 输出数据 | 脉冲输出 | |
| 输出说明 | 无源光电隔离 | |
| 最大切换电压 | 27 V DC | |
| 最大切换电流 | 27 mA | |
| 脉宽 脉冲输出1 | 可配置 | |
| 脉宽 脉冲输出2 | 100 ms | |
| 脉冲LED | 1000 imp/kWh (计量LED) | |
| 计量常数 脉冲输出1 | 可配置 | |
| 计量常数 脉冲输出2 | 1000 imp/kWh | |
| 连接数据 | 测量连接 | |
| 品名 | 测量连接 | |
| 导线连接 | ||
| 连接方式 | 螺钉连接 | |
| 刚性 | 2.5 mm² ... 10 mm² | |
| 柔性 | 2.5 mm² ... 10 mm² | |
| AWG | 13 ... 8 (刚性/柔性) | |
| 剥线长度 | 9 mm | |
| 紧固扭矩 | 1.5 Nm | |
| 其他连接 | ||
| 品名 | 其他连接 | |
| 导线连接 | ||
| 连接方式 | 螺钉连接 | |
| 刚性 | 0.5 mm² ... 1.5 mm² | |
| 柔性 | 0.5 mm² ... 1.5 mm² | |
| AWG | 22 ... 14 (刚性/柔性) | |
| 剥线长度 | 5 mm | |
| 紧固扭矩 | 0.2 Nm | |
| 接口 | 通信: | |
| 通信传输协议 | Modbus/RTU | |
| 通信标准 | RS-485 | |
| 连接方式 | 螺钉连接 | |
| 传输速度范围 | 2400 bps | |
| 4800 bps | ||
| 9600 bps (预置) | ||
| 19200 bps | ||
| 38400 bps | ||
| 地址区 | 1 ... 247 (可设置) | |
| 奇偶校验 | 偶数、奇数、无 | |
| 停止位 | 1或2 | |
| 数据更新率 | 100 ms (有功功率) | |
| 1 s (能量值) | ||
| 尺寸 | 产品尺寸 | |
| 宽度 | 18 mm | |
| 高度 | 118 mm | |
| 深度 | 66 mm | |
| 深度 (NS 35/7,5) | 60 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) | |
| 水平针距 | 1 HP | |
| 材料规格 | 颜色 (上部壳体) | 浅灰 (RAL 7035) |
| 颜色 (下部壳体) | 灰色 (RAL 7042) | |
| 阻燃等级，符合UL 94 | V0 | |
| 环境和真实条件 | 环境条件 | |
| 保护等级 | (正面) | |
| IP20 (接口) | ||
| 环境温度（运行） | -40 °C ... 70 °C | |
| -40 °F ... 158 °F (MID) | ||
| 0 °C ... 55 °C (显示器) | ||
| 环境温度（存放/运输） | -40 °C ... 70 °C | |
| 海拔 | ≤ 2000 m | |
| 允许湿度（运行） | 0 % ... 90 % (无冷凝) | |
| 冲击力（存储/运输） | 30gn (300 m/s2), 18 ms (IEC 60068-2-27) | |
| 振动（存储/运输） | 10 Hz … 150 Hz, 1g (EN 60068-2-6) | |
| 机械环境 | M1 | |
| 电磁兼容环境 | E2 | |
| 安装 | 安装类型 | DIN导轨安装 |
| 安装位置 | 水平DIN导轨 | |
