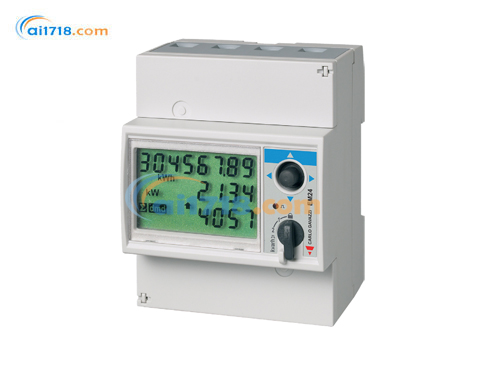

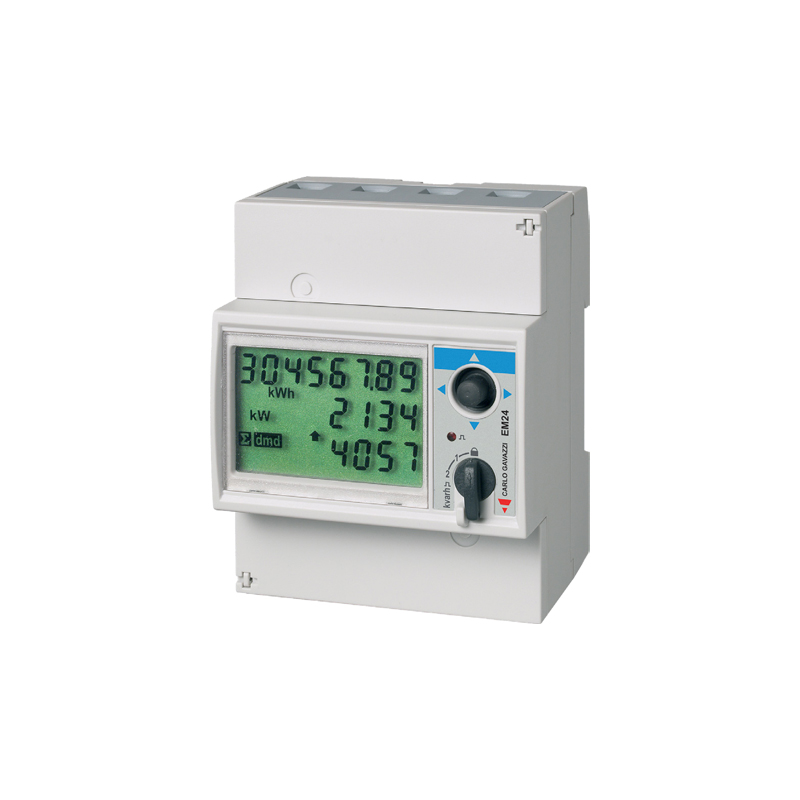

意大利Carlo Gavazzi EM24电能质量分析仪

意大利 Carlo Gavazzi EM24 导轨式三相电能质量分析仪，DIN 导轨安装，可直连 65A 或外接 5A 互感器，采用真有效值测量，支持 4 费率分相电能计量，拥有 MID 认证。配备 LCD 显示屏与操作摇杆，可选 Modbus、M‑Bus、无线 M‑Bus 通信，支持脉冲报*输出，适用于楼宇、工业能效监测与二级计量计费。

意大利Carlo Gavazzi EM24电能质量分析仪产品简介

导轨式安装三相电能质量分析仪，配备操作操纵杆、前端选择器与液晶显示屏。可直接接入*大 65A 电流，也可配合电流、电压互感器使用。
可配置 2 路数字输出（脉冲传输或报*功能）；也可选择 Modbus RTU、Dupline 通信端口 + 3 路数字输入、M‑Bus 通信，或 Modbus TCP/IP 以太网端口。
无线 M‑Bus 版本非常适合无法布线的应用场景。

主要特性
电能测量：总电能、部分电能 kWh/kvarh；支持 4 种不同费率计量；支持分相测量
通过数字输入采集燃气、冷水、热水、kWh 远程供暖测量数据
对畸变正弦波形执行真有效值（TRMS）测量（电压 / 电流）
数据加密：每台设备包装盒内附带密封信封，内含设备*加密密钥

主要功能
可测量单相、两相、三相负载的能耗与主要电气参数；可显示分相测量值与系统总测量值
通过串行通信（Modbus RTU、M‑Bus、Dupline）或以太网（Modbus TCP/IP）传输数据
可选脉冲输出接口，传输能耗数据
简易连接功能
无线 M‑Bus 数据传输（欧洲市场使用 868MHz 频段）
两种无线 M‑Bus 型号：内置天线紧凑型；配备 SMA 接头，可外接天线（用于金属开关柜场合）

产品优势
- 借助前端操纵杆与选择器，调试设置省时高效
- 自供电与相序检测功能，保障安装不易出错
- 通过面板操纵杆，可便捷切换查看各类测量参数
- 丰富接口可选：2 路脉冲输出、RS485、M‑Bus、Dupline 或以太网通信端口
- 支持总 / 部分计量、总 / 多费率计量，电能测量能力全面
- 安装灵活：可直连*大 65A，也可接入 5A 电流互感器
- *多 2 路数字输出，可对任意测量变量实现扩展报*控制
- 具备 MID 认证，满足法定计量要求
- 无线通信：无线 M‑Bus 版本，当布线受成本或安装条件限制时，可实现远程数据采集
- 操纵杆自带测试功能与传输计数器诊断，无线通信调试简单

应用场景
EM24 适用于各类应用场合，尤其适合楼宇与工业自动化中需要电能及主要电气参量监测的场景。
EM24 特别适用于：
- 能效监测
- 费用分摊
- 法定二级计量计费；无线 M‑Bus 版本无需布线，安装快速便捷，是该场景优选方案；加密机制保障数据安全与信息保密性。

意大利Carlo Gavazzi EM24电能质量分析仪技术参数

防护等级	前面板：IP50；接线端子：IP20
接线端子	螺丝端子：AV2、AV9：最大 16 mm²，最小 2.5 mm²（需配线鼻子）；AV5、AV6：最大 1.5 mm²
过电压类别	CAT. III
使用类别	UC2
污染等级	2
共模抑制比（噪声抑制）	100 dB，42‑62 Hz
安装方式	DIN 导轨安装
重量	含包装 400 g；外接天线版本含包装 800 g
环境规格
工作温度	-25 ~ +55 ℃
储存温度	-30 ~ +70 ℃
备注：40 ℃条件下相对湿度 RH＜90%，无冷凝
输入输出绝缘耐压（单位 kV）
类型	测量输入	继电器输出	集电极开路输出	通信端口 & 数字输入	Dupline	以太网端口	自供电	辅助供电
测量输入	‑	4	4	4	4	4	0	4
继电器输出	4	‑	‑	‑	‑	‑	4	4
集电极开路输出	4	‑	‑	‑	‑	‑	4	4
通信端口 & 数字输入	4	‑	‑	‑	‑	‑	4	4
Dupline	4	‑	‑	‑	‑	‑	4	4
以太网端口	4	‑	‑	‑	‑	‑	4	‑
自供电	0	4	4	4	4	4	‑	‑
辅助供电	4	4	4	4	4	‑	‑	‑
电气参数
MID 认证型号‑电压参数
电压输入	AV2	AV9	AV5
电压接线	直接接入
额定相电压 L‑N（Un 最小～Un 最大）	133‑230 V	230 V	230 V
额定线电压 L‑L（Un 最小～Un 最大）	230‑400 V	400 V	400 V
电压容差（*）	‑20% ~ +15%
过载（**）	持续：1.15 Unmax
输入阻抗	见 “供电电源” 章节
频率	50 Hz
非 MID 型号‑电压参数（依据 IEC 62052‑11）
电压输入接线方式	AV2	AV9	AV5	AV6直接接入或电压互感器接入
直接接入
额定相电压 L‑N（Unmin~Unmax）除 E1 外全部型号	133‑230 V	230 V	230 V	57.7‑120 V
E1、W1 型号	120‑277 V	/	120‑277 V	/
额定线电压 L‑L（Unmin~Unmax）除 E1 外全部型号	230‑400 V	400 V	400 V	100‑208 V
E1、W1 型号	208‑480 V	/	208‑480 V	/
电压容差（*）	‑20% ~ +15%
过载（**）	持续：1.15 Unmax		持续：1.2 Unmax
输入阻抗	见 “供电电源”			>1600 kΩ
频率	50/60 Hz
非 MID 型号‑电压参数（依据 UL 标准）
电压输入接线方式	AV2	AV9	AV5	AV6直接接入或电压互感器接入
直接接入
额定相电压 L‑N（Unmin~Unmax）E1/M2/W1 除外型号	/	/	230‑346 V	57.7‑144 V
E1 型号	120‑277 V	/	120‑277 V	/
额定线电压 L‑L（Unmin~Unmax）E1/M2/W1 除外型号	/	/	400‑600 V	100‑250 V
E1 型号	208‑480 V	/	208‑480 V	/
电压容差（*）	‑20% ~ +15%
过载（**）	持续：1.15 Unmax
输入阻抗	见 “供电电源”		>1600 kΩ
频率	50/60 Hz
（）标称精度对应的参考范围；（*）设备不发生损坏的最大参考值
电流参数
电流输入	AV2	AV9	AV5	AV6
电流接线	直接接入		经电流互感器 CT
额定电流 In	‑		5 A
基准电流 Ib	10 A		‑
最小电流 Imin	0.5 A		0.05 A
最大电流 Imax	65 A			10 A
启动电流 Ist	0.04 A		0.01 A
过载	50Hz 持续 65A；10ms 短时 1950A		50Hz 持续 10A；500ms 短时 200A
短时耐受短路电流	10ms：4500A（依据 IEC 62052‑31:2015）		‑
输入功耗	<1.1 VA		<0.6 VA
波峰系数	4（峰值最大 92 A）		3（峰值最大 15 A）
供电电源
非 MID 型号
	AV2	AV9	AV5	AV6
类型	自供电		D：115/230V 交流，±15%，50/60HzL：24‑48V 交直流；交流 ±15%、直流 ±20%X (仅 E1)：自供电
功耗	IS、DP：＜12VA/2WE1：4.7VA/＜2.9W其余：＜20VA/1WW1：2.7VA/1.8W		L：＜2.5VA/1WE1：＜4.7VA/2.9WD：＜2.5VA/1.5W
MID 型号
	AV2	AV9	AV5
类型	自供电
功耗	IS、DP：＜12VA/2WE1：＜4.7VA/2.9W其余：＜20VA/1WW1：2.7VA/1.8W
测量基础
测量方式	对畸变波形执行真有效值 TRMS 测量
采样速率	50Hz：1600 次 / 秒；60Hz：1900 次 / 秒

可测量参数
有功电能
参数	单位	系统总数值	分相数值	备注
总输入 (+)	kWh+	●	●
部分输入 (+)	kWh+	●	‑
总输出 (‑)	kWh‑	●	‑
按费率输入 (+)（IS、DP）	kWh+	●	‑	T1/T2/T3/T4
无功电能
参数	单位	系统总数值	分相数值
总输入 (+)	kvarh+	●	‑
部分输入 (+)	kvarh+	●	‑
总输出 (‑)	kvarh‑	●	‑
按费率输入 (+)	kvarh+	●	‑
电气变量
参数	单位	系统总数值	分相数值
相电压 L‑N	V	●	●
线电压 L‑L	V	●	●
电流	A	‑	●
最大需量 DMD MAX	A	●	‑
有功功率	kW	●	●
需量 DMD	kW	●	‑
最大需量 DMD MAX	kW	●	‑
视在功率	kVA	●	●
需量 DMD	kVA	●	‑
最大需量 DMD MAX	kVA	●	‑
无功功率	kvar	●	●
功率因数 PF	PF	●	●
频率	Hz	●	‑
运行小时计	h	●	‑
测量模式
根据【应用设置】不同，显示屏可调出的参数不同，电能计算逻辑如下：
标准模式：同时支持 kWh + 输入、kWh‑输出
EC 简易连接模式：始终对功率做积分，无论功率正负
MID 认证分析仪区分型号：
PFA：简易连接；总电能累加器 kWh + 获得 MID 认证
PFB：仅正向总电能累加器 kWh + 具备 MID 认证；反向电能可读取，但无 MID 认证
电能计量逻辑每个测量周期，将各相电能求和；根据总和正负，分别累加正向 kWh + 或反向 kWh‑计数器。
示例：L1=+2 kW，L2=+2 kW，L3=‑3 kW，积分时间 1 小时 kWh+ = (+2+2‑3) ×1h = 1 kWh kWh‑ = 0 kWh
测量精度
电流
	AV2 AV9	AV5 AV6
0.5A‑2A	±(0.5% 读数 + 3 位)	‑
2A‑65A	±(0.5% 读数 + 1 位)	‑
0.05A‑1A	‑	±(0.5% 读数 + 3 位)
1A‑10A	‑	±(0.5% 读数 + 1 位)
线‑线电压：在额定 Un 范围内，±(1% 读数 + 1 位) 相‑中性电压：在额定 Un 范围内，±(0.5% 读数 + 1 位)
有功 & 视在功率
	AV2 AV9	AV5 AV6
1.0‑65A（PF=0.5 感性、1、0.8 容性）	±(1% 读数 + 1 位)	‑
0.5‑1.0A（PF=1）	±(1.5% 读数 + 1 位)	‑
0.25‑10A（PF=0.5 感性、1、0.8 容性）	‑	±(1% 读数 + 1 位)
0.05‑0.25A（PF=1）	‑	±(1.5% 读数 + 1 位)
无功功率
	AV2 AV9	AV5 AV6
1.0‑2.0A sinφ=0.5L/C；0.5‑1.0A sinφ=1	±(2.5% 读数 + 1 位)	‑
2.0‑65A sinφ=0.5L/C；1.0‑65A sinφ=1	±(2% 读数 + 1 位)	‑
