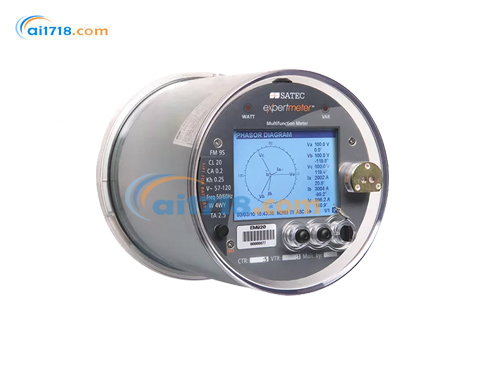

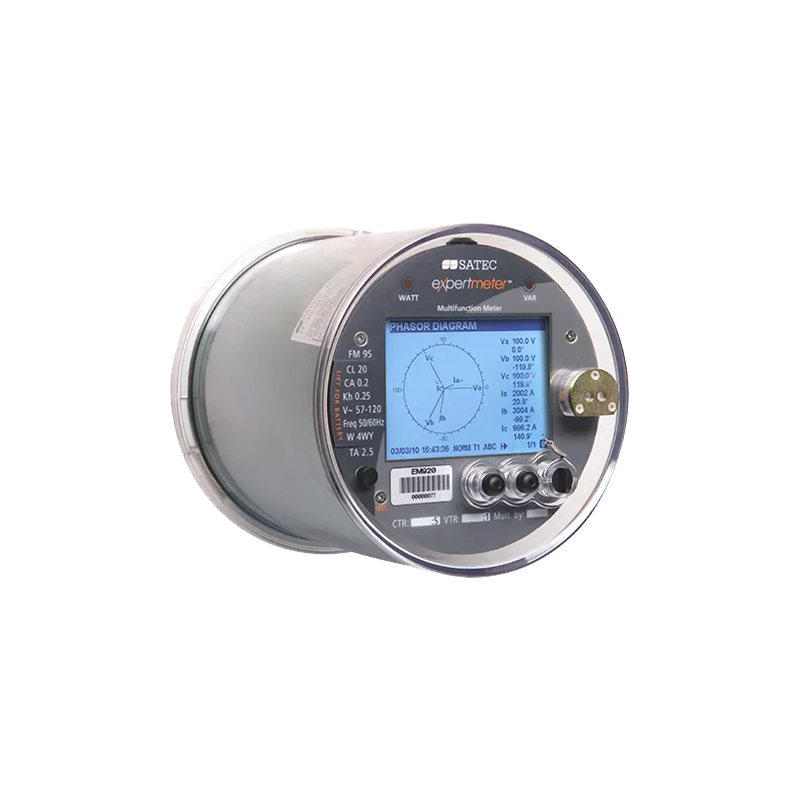

以色列SATEC EM920电能质量分析仪

以色列 SATEC EM920电能质量分析仪，采用模块化附加模块设计，计量精度可达 0.05%，性能优于 0.2S 级贸易结算标准。搭载 16MB 大容量存储，4 路波形记录仪，支持高速暂态捕捉，满足 EN50160、IEC 61000 系列标准。

以色列SATEC EM920电能质量分析仪产品介绍
SATEC EM920 eXpertmeter™ 是一款插座式*电能分析仪，具备精密测量与扩展能力。
EM920 独有的 “附加模块” 模块化设计，是其拥有出色通用性的关键；该设计开创性地将智能化、控制与通信功能集成至电气计量设备。SATEC 的附加模块理念，可根据不断变化的需求对电表进行配置，既节省现场调试时间，也避免后期高昂的设备更换成本。技术升级可对原有老旧设备进行赋能改造，快速、经济地响应不断变化的市场需求。
EM920 eXpertmeter™*电能表，性能超越 0.2S 级贸易结算计量要求。设备配备大容量长期存储器，用于存储负荷与趋势曲线；内置*电能质量分析功能，可检测并记录对电力系统有危害的波形事件与故障电流。
相较于普通电能表，EM920 eXpertmeter™可采集更大体量的实时数据，实现更快分析、更优决策。用户可获取更全面的数据信息，在降低成本的同时提供更*的服务。

功能特点
- **模块化**：支持附加模块，可随业务增长更改配置，无需整机返厂改造。
- 附加输入 / 输出插槽：可加装脉冲计数输入，或输出电能脉冲。
- 实时示波：实时查看电能质量（波形）。
- 16MB 内置存储器，长期存储数据。
- 可选远程显示模块 (RDM)：LED 前面板显示。
- 符合 EN 50160 电能质量标准。
- 计量精度可达 0.05%，满足贸易结算级要求。
- *电能质量波形记录（4 路波形记录仪）。
- 每周期采样：32‑1024 点可配置。
- 高速暂态检测：60Hz 工况下*短可捕捉 17 微秒暂态。
- 性能指标优于 EN 50160 标准。
- 满足 IEC 61000‑4‑7、IEC 61000‑4‑15、IEC 61000‑30 标准。
- 支持 ITI（CBEMA）曲线。
- 变压器 / 线路损耗补偿，*多支持 8 点互感器（VT、CT）误差修正。

应用领域
EM920 eXpertmeter™系列适用于电力公用事业互联点、需要*数据用于规划的各类变电站，也可安装于重要用户的进线侧，实现高品质供电监测。
- 可安装于老旧变电站 —— 这类站点原本几乎没有监测数据。直接替换原有插座式电表，即可获取以往无法得到的监测信息。
- 强大的长期监测与存储能力，可保存长达数月的采集数据。可记录分时电价（TOU）、负荷曲线、*大 / *小值、自定义报表等规划与维护工程师必需的数据。
- 支持多协议同步通信：可通过 MODBUS、DNP3.0、MV90 协议通信，同时采集电压暂降 / 暂升、暂态等电能质量事件。
- 设备本地可查看谐波工况，凭借独有的 “定向谐波功率流向” 功能定位故障诱因。
- 查看实时示波图，评估电能质量。
- 多级密码保护，防止非授权访问。
- 时间同步（IRIG‑B、以太网 SNTP），时间精度 1 毫秒。

以色列SATEC EM920电能质量分析仪技术参数

参数	满量程 @输入范围	精度 %读数	精度 %满量程	测量条件	量程
电压 V1‑V3	120/207 × PT 变比 @120V	0.05	±0.05	1%‑140%	0~999000V
电压 V1‑V3	69/120 × PT 变比	0.1	±0.05	1%‑140%	0~999000V
V4 电压（计算）	69/120 × PT 变比	—	±0.5	5%‑140%	—
线电流 I1‑I4	CT 一次电流	±0.06	±0.06	1%‑200%In	0~100000A
故障电流 I1‑I4	CT 一次电流	±0.5	—	200%‑1000%In	0~100000A
有功功率	3×V 满量程 ×CT/1000	0.2	—		PF	≥0.5*	-10000000~+10000000kW
无功功率	3×V 满量程 ×CT/1000	0.3	0.04		PF	≤0.9*	-10000000~+10000000kvar
视在功率	3×V 满量程 ×CT/1000	0.2	0.02		PF	≥0.5*	0~10000000kVA
功率因数	1	—	0.3		PF	≥0.5；I≥2%FSI	-0.999~+1.000
频率‑50Hz	50Hz	—	±0.02	40‑65Hz	40.00‑64.99Hz
频率‑60Hz	60Hz	—	±0.02	45‑70Hz	45.00‑69.99Hz
总谐波畸变 THD	999.9	1.5	0.1	THD≥1%；V(I)≥10%FSV(FSI)	0‑999.9
总需量畸变 TDD	100	—	1.5	TDD≥1%；I≥10%FSI	0‑100
有功电能输入输出	—	ANSI C12.20 20 级 0.2S	—	—	0‑999999.99MWh
无功电能输入输出	—	IEC62053‑22 0.5S 级（0≤	PF	≤0.9）	—	—	0‑999999.99Mvarh
视在电能	—	IEC62053‑22 0.2S 级	—	—	—
对称分量‑电压	电压满量程	1	—	10%‑120%FS	同电压量程
对称分量‑电流	电流满量程	1	—	10%‑120%FS	同电流量程
故障区间对称分量‑电流	电流满量程	3	—	200%‑1000%FS	±180.0°
相角	—	1°	—	*
交流电压输入 3 路电压 + 1 路中性输入；50/60Hz；高输入阻抗＞10MΩ - 标准参考电压 Un：57.73~120V 相电压（经 PT）；线电压 100‑207V。 - RMS 电压范围 0‑144V；电能质量测量峰值 288V。 - 最大线‑线电压：500V 有效值。 - 带电‑地短时过电压：240V 有效值；暂态过电压 1.5kV 峰值。 - 启动电压：0.1% Un。 - 每相功耗＜0.2VA。 - 1 分钟相‑地抗过压 4000V 交流。 - 额定冲击电压 6000V 峰值。 - 端子：C12.10 标准插座刀片端子。 > 未来选项：Un=277V 相电压（无需 PT），线电压 480V。
交流电流输入 3 路（可选 4 路）电流输入，电气隔离。 - 基础型号额定 In=5A（TA=2.5A）；Imax：10A、20A。 - 可测最大短路电流 10×In。 - In=5A 时每相功耗＜0.2VA。 - 启动电流：0.1% In。 - 1 秒非重复耐受过流 50×In。 - 隔离耐压 4000V 交流。 - 端子：C12.10 插座刀片端子。
高速状态数字输入光隔数字输入 - 标配 2DI：干接点，内部 24VDC 馈电。 - 可选模块 8DI。 - 开路电阻＞1MΩ；闭合电阻＜100Ω。 - 采样 1ms；绝缘耐压 2500VAC/1min。
