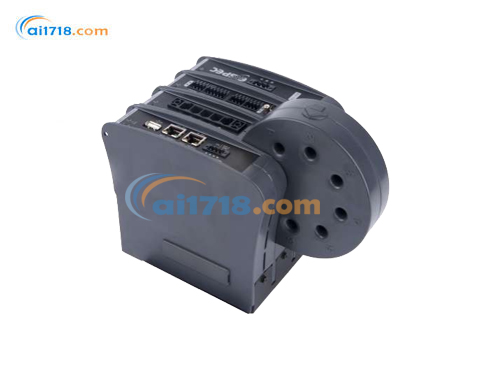

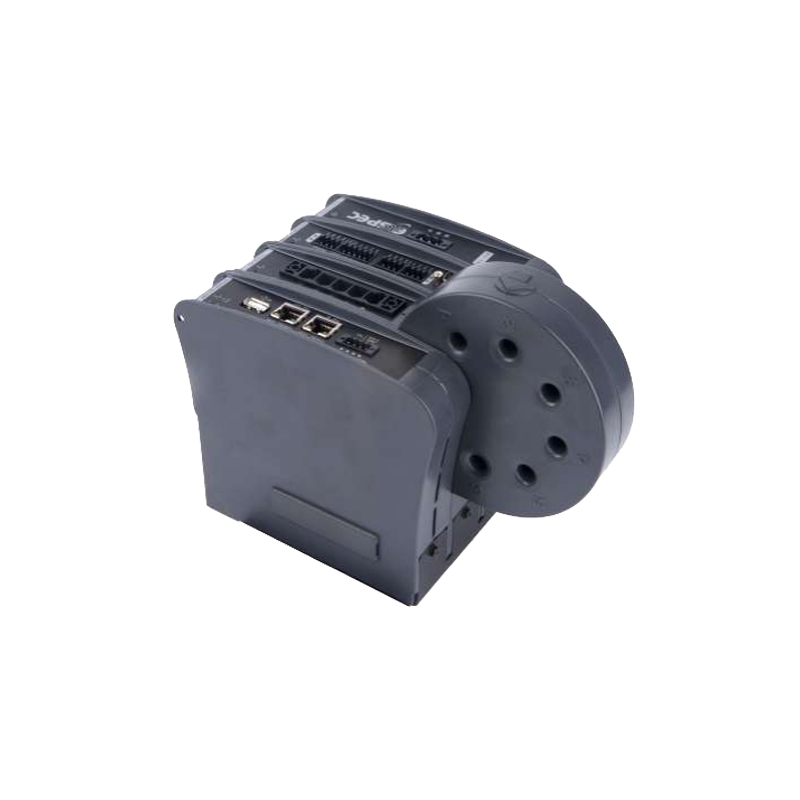

以色列Elspec G4400电能质量分析仪
以色列Elspec G4400电能质量分析仪，搭载 PQZIP 专利压缩算法，无需设置触发阈值持续录波，达到 IEC61000‑4‑30 A 级精度，内置温度自动校准，支持 GPS、SNTP 等多种时间同步。包含 G4410/G4420/G4430 三款型号，谐波*高可达 511 次，内置网页服务器，兼容 Modbus、DNP3 等多种工业协议，可扩展 I/O 模块，配套 PQSCADA Sapphire 软件完成数据分析与报表导出。
| 产品系列 | G4410 | G4420 | G4430 | |
| 电压采样率，最大每周期采样点数 | 实时测量 | 256 | 512 | 1024 |
| 电压谐波（奇次、偶次、总谐波）最高次数 | 127 次 | 255 次 | 511 次 | |
| 模数转换器类型 | 16/20 有效位 ¹ | 16/20 有效位 ¹ | 16/20 有效位 ¹ | |
| 存储容量 | 内部存储 | 128MB / 4GB / 16GB | ||
| 电能质量分析 | ||||
| 瞬态检测精度（50Hz/60Hz） | 78.1/65.1µs | 39/32.5µs | 19.5/16.3µs | |
| 以太网口数量 | 1 | 2 | 2 | |
| 以太网供电输出 PoE‑Out | ‑ | 支持 | 支持 | |
| 断电电压保持时间（最大） | 10 秒 | 25 秒 | 25 秒 | |
| 适用测量标准 | EN50160、IEEE1159、IEEE519、IEC61000‑4‑15、IEC61000‑4‑7、IEC61000‑4‑30 A 级、IEC62053‑22/23 0.2 级内置完整网页服务器，支持本地、远程实时监控与配置 | |||
| 电磁兼容标准 | EN55011 1 组 A 类、EN60439‑1、FCC 第 15 部分 B 类 A 类、IEC61000‑3‑3、EN61000‑6‑2、IEC60255 | 适用环境标准 | IEC60068‑2‑1,2,6,11,27,30,75 | |
| 电压通道 | 三相 + 中性线 | 适用安全标准 | EN61010‑1:2001 第 2 版 | |
| 额定满量程 | 1000V | 供电电源 | ||
| 最大峰值测量 | 8kV | 辅助供电‑PoE 输入 | 符合 802.3af 标准 | |
| 输入阻抗 | 3MΩ | 直流辅助电源 | 48V 直流 | |
| 测量不确定度 | 额定值的 0.1% | 工作电源 | 100‑260V 交流 50/60Hz；100‑300V 直流 | |
| 电流参数 | 时间同步 | |||
| 电流通道 | 三相 + 中性线 | 实时时钟 | 20ppm | |
| 额定满量程 | 5A | 同步设备精度 | ||
| 最大峰值测量 | 50A | GPS | 100‑200µs | |
| 负载 | 5A 下 0.0001VA | IRIG‑B | 100‑200µs | |
| 相位误差 | 3A 时 ±0.42°；5A 时 ±0.17° | SNTP 服务器 | 50‑100µs | |
| 测量不确定度 | 额定值的 0.1% | DCF‑77 | ±15ms | |
| 频率参数 | 通信协议 | Modbus TCP、Modbus RTU、OPC、DNP3、SMTP 客户端、RS‑485/422 | ||
| 基波频率范围 | 42.5Hz‑69Hz | |||
| 频率分辨率 | 10mHz | |||
| 频率精度 | ±10mHz | |||
| 物理参数 | 环境条件 | |||
| 外形尺寸 | 175mm × 232mm × 138mm | 工作温度 | ‑20℃ ~ +70℃（‑4℉ ~ +158℉） | |
| 重量 | 1.7kg | 存储温度 | ‑40℃ ~ +85℃（‑40℉ ~ +185℉） |
