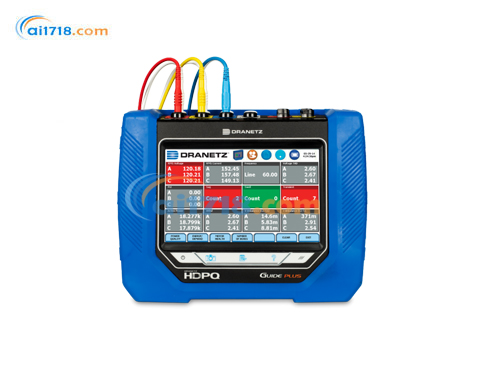

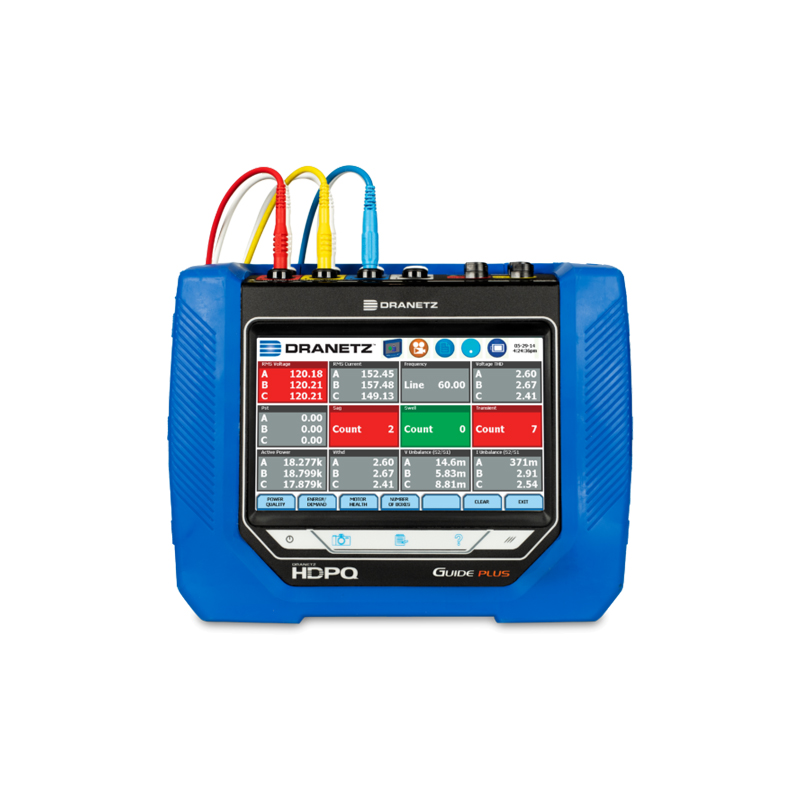

美国Dranetz HDPQ Guide plus电能质量分析仪
美国Dranetz HDPQ Guide plus电能质量分析仪，拥有出色性价比，完整搭载 Visa Plus 全部功能，新增 Wi‑Fi 无线通信、AnswerModules® 智能分析模块与一万周期故障冲击电流缓存记录。配备 8 路独立测量通道，16 位采样精度，满足 IEC 61000‑4‑30 A 类第 3 版、IEEE 1159、IEEE519 等多项国际标准。
美国Dranetz HDPQ Guide plus电能质量分析仪产品介绍
Dranetz HDPQ Guide Plus 便携式电能质量分析仪，兼具出众性价比与先进技术，在 Dranetz 及同类电能质量分析仪中表现优异！本仪器完整搭载 Dranetz HDPQ Visa Plus 全部功能，额外增加可选 Wi‑Fi 无线通信、AnswerModules® 智能分析模块，以及可记录 10000 个周期的故障与冲击电流缓存记录功能。
Dranetz HDPQ Guide Plus 拥有*的电能质量监测性能，测量符合现行全部行业标准，包括 IEC 61000‑4‑30 A 类第 3 版、IEC 61000‑4‑7、IEEE 1159、IEEE 519:2014、IEEE 1459 等多项规范。仪器配备 8 路独立通道，自动配置功能可快速识别线路与接线方式，数秒内即可*绪并采集数据。用户可自定义数据采集时长与采集模式，适用于故障排查、数据连续记录、电能质量普查、能耗监测以及负荷均衡分析。智能 AnswerModule® 模块可提供级分析，识别电压骤降方向、电容器投切暂态信号、暂态方向，还可完成电机分析并生成报告。
美国Dranetz HDPQ Guide plus电能质量分析仪技术参数
| 电气测量指标 |
交/直流差分电压：每周期512个采样点，16位分辨率 ‑ 40‑1000Vrms：读数误差±0.1%；＜40V：读数误差±0.1%，满量程误差±0.05%FS ‑ IEC 61000‑4‑30 A类第3版：60‑1000Vrms，Ud的±0.1%，测量范围Ud的10%～150% ‑ 暂态：0‑1414V峰值，Ud的±2% 交/直流电流：每周期512个采样点，16位分辨率 ‑ 有效值量程由探头决定；读数误差±0.1%，满量程误差±0.05%FS ‑ 暂态量程由探头决定 频率（10秒时间窗） ‑ 16‑25Hz、42.5‑69Hz，误差±0.01Hz 畸变指标（时间窗：200ms、3秒、10分钟） ‑ 电压总畸变Vthd：0‑100%；V≥1%额定电压Vnom时，误差±5% ‑ 电压单次谐波：直流、2‑127次；V≥1%额定电压Vnom时，误差±5% ‑ 电流总畸变Ithd：0‑100%；I≥1%额定电流Inom时，误差±5% ‑ 电流单次谐波：直流、2‑63次；I≥1%额定电流Inom时，误差±5% 其它测量项 ‑ Pst短时闪变（10分钟）：0.2‑10，Pst=1时误差±0.05 ‑ Plt长时闪变（2小时）：0.2‑10，Plt=1时误差±0.05 |
| 通用技术规格 |
**Dranetz HDPQ Guide Plus** - 尺寸：10 英寸 ×8 英寸 ×2.75 英寸（25.4cm×20.3cm×7.0cm） - 重量：4.2 磅（2kg） - 工作温度：0～50℃（32～122℉） - 存储温度：‑20～55℃（‑4～131℉） - 湿度：10‑90%，无冷凝 **时钟精度与分辨率** - 内置时钟：25℃下，每日误差 ±1 秒 - NTP 网络授时：±10 毫秒 - GPS 授时：±1 毫秒 **交流电源适配器：100‑240Vac，50/60Hz** **电池容量与充电时长** - Dranetz HDPQ Guide：满电连续工作 3 小时；充满耗时 3 小时 **内存：4GB** **显示屏**：7 英寸 WVGA 彩色图形触控液晶屏，图标化操作，LED 背光（仅 Dranetz HDPQ Visa Plus 机型） **支持语言**：英语、德语、西班牙语、法语、意大利语、瑞典语、芬兰语、波兰语、中文（简体与繁体）、泰语、韩语 |
