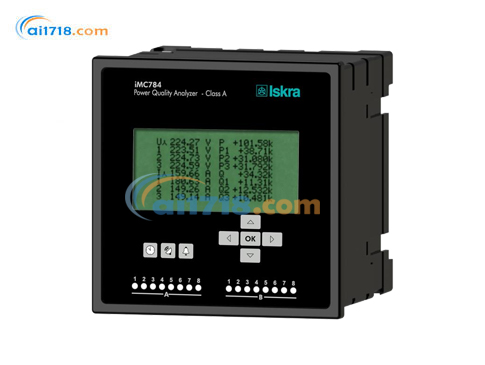

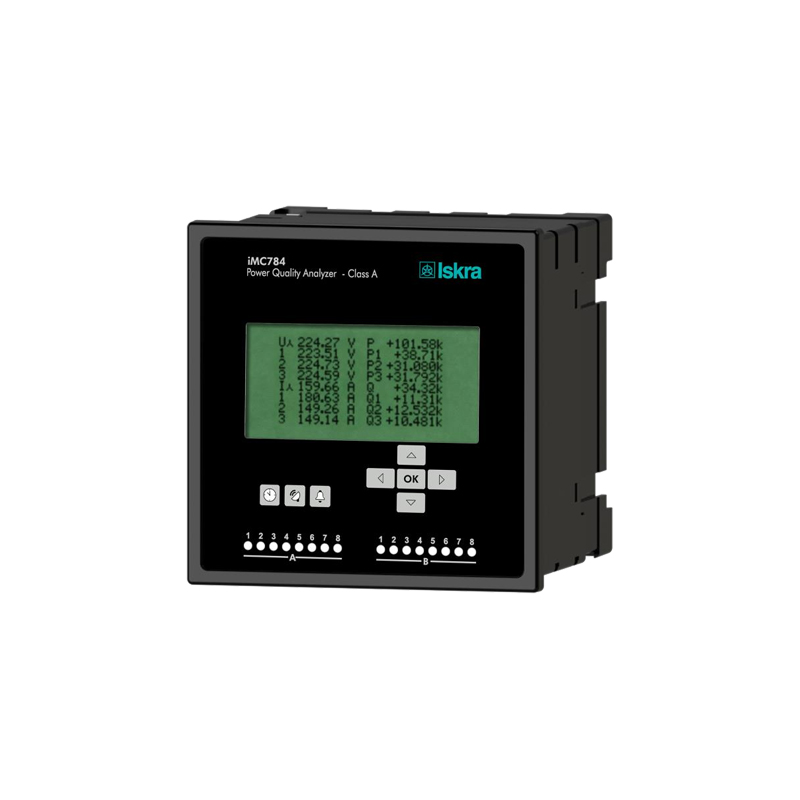

斯洛文尼亚Iskra iMC 784A电能质量分析仪

斯洛文尼亚Iskra iMC 784A电能质量分析仪适用于新能源发电、输配电及终端用户全链路长期监测，满足 EN61000‑4‑30 第 3 版 A 级精度，依据 EN50160 完成电能质量评估。搭载 8GB 闪存，支持 PQDIF、COMTRADE 标准文件存储，可捕捉电压暂降、暂升等各类扰动事件。

斯洛文尼亚Iskra iMC 784A电能质量分析仪产品介绍

iMC784A 电能质量分析仪用于对发电（尤其新能源）、输配电直至终端用户全链路电能质量进行长期监测。电压供电质量信息缺失，会造成不明原因生产故障、设备误动作甚至生产设备损坏。因此 iMC784A 既可用于公用事业（标准合规评估），也可用于工业场景（供电质量监测）。
本设备测量符合 EN61000‑4‑30 第 3 版，按照欧洲电能质量标准 EN50160 对采集参数做评估分析。
依靠强大触发机制，设备 8GB 闪存可存储高细节示波数据；数据可保存为标准 PQDIF（IEEE 1159‑3）、COMTRADE（IEEE C37.111）文件格式，便于第三方电能质量分析软件读取交互。
设备本地存储测量数据与质量报告。结合多台异地设备的实时带时间戳测量数据，可完整掌握整个系统运行工况，这得益于高精度内置实时时钟，以及丰富的时间同步手段。
存储数据可上传 PC 或服务器做后分析；*简单方式：PC 安装 MiQEN 配置软件，通过 USB 直连读取。

产品特点

A级高精度：符合 EN61000‑4‑30 第 3 版 A 级精度，电能测量 0.2S 级，*高可测 63 次谐波与间谐波，支持 700 + 电气参数测量。

完整电能质量分析：遵循 EN50160 标准，自动生成电能质量报告，可捕获电压暂降 / 暂升、中断、冲击电流等各类 PQ 事件。
强大记录存储：内置 8GB 闪存，波形采样*高 625 点 / 周期；支持 PQDIF、COMTRADE 标准文件格式，预 / 后触发时长可配置。
丰富触发报*：支持暂态、PQ 事件、以太网联动、数字输入、组合多条件触发；共 32 路报*，可驱动继电器输出。
多协议通信与对时：支持 Modbus、DNP3、MQTT，可选 IEC61850 Ed.2；具备 GPS、IRIG‑B、NTP 三种时间同步方式。

应用场景

iMC784A 可独立作为电能质量监测装置，检测、分析局部电能质量偏差、暂态、报*与周期测量数据。设备一般安装于工商业用户的公共连接点 PCC，监测供电电能质量；也可安装在中低压馈线，监测、记录用户侧产生的各类扰动。

确定关键测量点位是整套系统部署*重要环节。电能质量监测系统本身不能消除电网扰动，但可以通过多台时间同步设备比对分析数据，定位扰动来源与影响。
服务器数据库（设备本地留存副本）保存三相系统大量参数：电能质量参数、700 余项测量量、I/O 模块采集物理量（温度、压力、风速等）；同时保存报*、带时间戳的暂态、波形、扰动、快速趋势触发记录，以及标准 PQDIF/COMTRADE 示波文件。

斯洛文尼亚Iskra iMC 784A电能质量分析仪技术参数

测量输入

频率测量
‑标称频率：50Hz、60Hz
‑测量范围：16Hz‑400Hz

电压测量
‑通道数：4 路（第 4 通道用于零‑地电压测量）
‑标称 Un：相‑零 500V；相‑相 866V
‑最小可测：>1V 有效值
‑连续最大测量：600V 相‑零；1000V 相‑相
‑允许过载：1.2×Un 长期；2×Un 允许 10 秒
‑每相输入阻抗：4.2 MΩ

电流测量
‑通道数：4 路
‑标称 Inom：1A、5A
‑最大连续正弦输入：12.5A
‑热过载：15A 持续；300A 允许 1 秒
‑每相功耗：< I²×0.01Ω

采样与分辨率
‑波形采样：32 μs（每周期 625 点）
‑ADC 模数转换器：24bit，8 通道同步采样
‑数据刷新：100ms‑5s 用户自定义
‑时间戳分辨率：1 ms

时间同步输入
‑1PPS 秒脉冲：TTL 电平（GPS/IRIG‑B 数字）
‑IRIG‑B 直流电平时间码、GPS RS232 串口
‑IRIG‑B 调制 AM 输入：载波 1 kHz；BNC 接口 600Ω 阻抗；峰峰值 2.5V 最小‑8V 最大；调制度 3:1~6:1

辅助电源
‑交流：100‑240VAC（‑20%~+15%）CAT I 300V
‑直流：100‑250VDC（±20%）
‑频率：40‑65Hz
‑上电冲击电流：<20A，1 ms
‑功耗典型：像素屏版本＜12VA；TFT 彩屏＜13VA；全部 I/O 满载最大＜20VA

安全与机械
‑防护等级：II 类；电压输入功能地端子必须接大地；I/O 端口双重绝缘；污染等级 2
‑安装类别：测量输入 CAT IV 300V；其余 CAT III 600V；EN 61010‑1
‑外形尺寸：144 × 144 × 100 mm；盘面安装；开孔 138 × 138 mm
‑外壳 PC/ABS；阻燃 UL94 V‑0；重量 550 g
‑环境条件：工作‑10~55℃ K55 温度等级；存储‑40~+70℃；湿度≤90% RH 无凝露；污染等级 2；前面板 IP40，后侧 IP20；海拔≤2000 m
‑RTC 实时时钟：设备供电时稳定；大容量电容保障断电 RTC 运行≥2 天；日漂移＜1 秒
