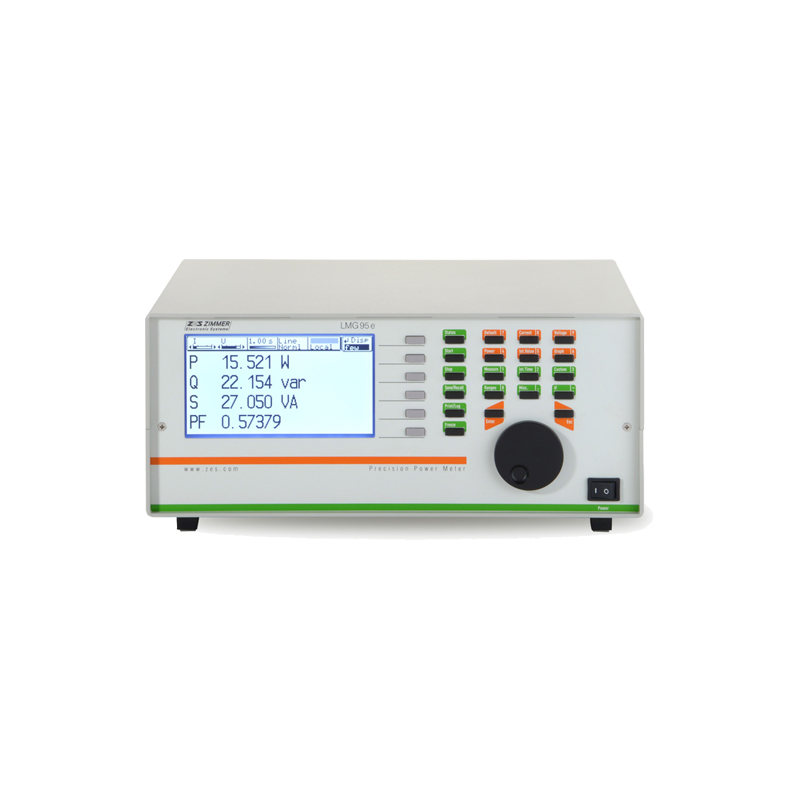

德国GMC-Instruments LMG95e电能质量分析仪
德国 GMC LMG95e电能质量分析仪，采用 100kHz 同步采样，支持交直流电参量测量与*高 40 次谐波预合规分析，适配 PWM 调制信号。具备 RS232、IEEE488.2 接口，支持 SCPI 远程控制，通道电气隔离，满足 CAT III 安全等级。
| 功能特性 | LMG95 | LMG95e | ||
| RS232、IEEE488.2、打印机接口 | 选件 01 | ✔ | ||
| CE 谐波（完全合规） | ✔ | — | ||
| CE 谐波（预合规） | — | ✔ | ||
| 过程信号接口 | 选件 03 | — | ||
| 闪烁测试 | 选件 04 | — | ||
| 瞬态监测 | 选件 05 | — | ||
| 扩展至 500kHz 带宽 | 选件 06 | — | ||
| 电压输入通道改造 | 选件 07 | — | ||
| 电流输入通道改造 | 选件 08 | — | ||
| 背板测量输入端子 | 选件 09 | ✔ | ||
| 100 次谐波分析 | 选件 010 | — | ||
| 示波器模式内存扩展 | 选件 011 | — | ||
| LMG‑CONTROL 波形分析软件 | LMG‑CONTROL‑WA | — | ||
| 精密功率计 LMG95e | ||||
| 电压测量量程 | ||||
| 额定量程值 /V | 允许真有效值 /V | 满量程允许峰值 /V | 过载能力 | 输入阻抗 |
| 6 | 7.2 | 12.5 | 1500V，持续 1 秒 | 1MΩ，20pF |
| 12.5 | 14.4 | 25 | ||
| 25 | 30 | 60 | ||
| 60 | 72 | 130 | ||
| 130 | 156 | 250 | ||
| 250 | 300 | 480 | ||
| 400 | 480 | 800 | ||
| 600 | 720 | 1600 | ||
| 电流测量量程 | ||||
| 额定量程值 /A | 允许真有效值 /A | 满量程允许峰值 /A | 过载能力 | 输入阻抗 |
| 0.15 | 0.469 | 1.2 | 160A，持续 1 秒 | 5mΩ |
| 0.3 | 0.938 | 2.6 | ||
| 0.6 | 1.875 | 5.2 | ||
| 1.2 | 3.75 | 10 | ||
| 2.5 | 7.5 | 21 | ||
| 5 | 15 | 42 | ||
| 10 | 30 | 84 | ||
| 21 | 60 | 168 | ||
| 用于分流器 / 传感器电流测量的电压输入 | ||||
| 额定量程值 /V | 允许真有效值 /V | 满量程允许峰值 /V | 过载能力 | 输入阻抗 |
| 0.03 | 0.06 | 0.0977 | 250V，持续 1 秒 | 100kΩ |
| 0.06 | 0.13 | 0.1953 | ||
| 0.12 | 0.27 | 0.3906 | ||
| 0.25 | 0.54 | 0.7813 | ||
| 0.5 | 1 | 1.563 | ||
| 1 | 2 | 3.125 | ||
| 2 | 4 | 6.25 | ||
| 4 | 8 | 12.5 | ||
|
尺寸 / 重量 台式机箱：宽 320 mm × 高 147 mm × 深 274 mm；机架安装：84PU，3HU，深度 274 mm；整机约 5.5 kg。 |
||||
