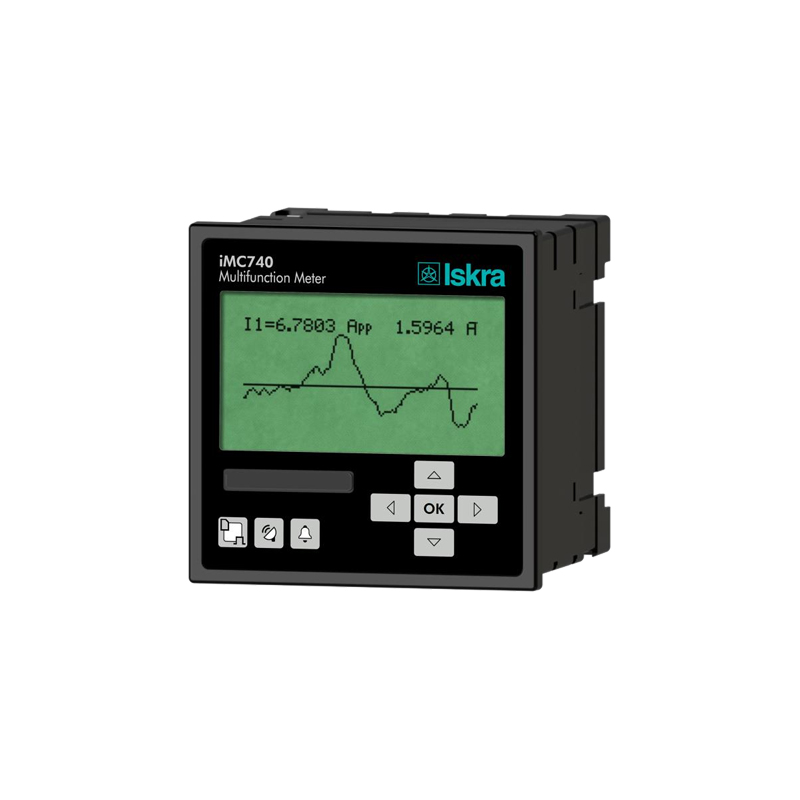

斯洛文尼亚Iskra MC740电能质量分析仪

斯洛文尼亚 Iskra MC740 电能质量分析仪可对单相与三相电网开展持续监测及数据分析，满足 EN 61557‑12 标准，能够采集 140 余种瞬时电气参数，支持 1000V、12.5A 自动量程测量。配备多路通信与 I/O 接口，搭载 NTP 网络时间同步，可选配 EX104 扩展单元，96mm 盘面安装，依托 MiQen 软件实现配电系统电参量采集，辅助电网扰动溯源与故障诊断。

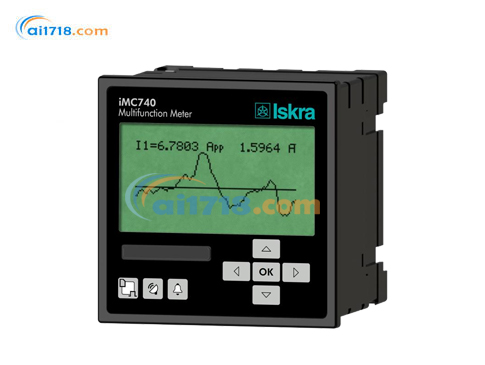

斯洛文尼亚Iskra MC740电能质量分析仪产品介绍
MC740电能质量分析仪用于单相 / 三相电网的持续监测、测量与分析。
仪表基于电压、电流信号高速采样原理实现真有效值测量；内置微处理器，从采样信号计算电压、电流、频率、电能、功率、功率因数、总谐波畸变率、相位角等参数。
MC740电能质量分析仪测量性能满足标准 EN 61557‑12 的规范。
通过 RS232/RS485、以太网或 USB 通信接口，可对仪表进行参数设置、读取测量数据。

主要特点
- 可测量 140 种以上瞬时电气参数；符合 EN 61000‑4‑30 标准的 S 级测量精度
- 电压、电流自动量程测量，*高 1000V 真有效值、12.5A
- 宽频率测量范围：16 Hz～400 Hz
- *多 3 路独立通信端口；支持 NTP 网络时间同步；*多 4 路输入 / 输出接口

应用与优势
MC740电能质量分析仪用于三相配电系统电气参量监测与计量。
整套系统安装前，确定关键测量点位是*重要工作。本设备本身不能消除电网扰动，但可帮助定位扰动来源与评估影响。需要多台时间同步的仪表、搭配丰富测量参数，才能实现完整的故障诊断。

斯洛文尼亚Iskra MC740电能质量分析仪技术参数

测量输入
参数	数值
标称工作频率	50 Hz、60 Hz
测量频率范围	16 Hz‑400 Hz
电压测量
项目	参数
通道数	4 路 (1)
采样速率	32 kHz
同步最小电压	1 V 真有效值
标称值 Un	相‑地 500 V；线‑线 866 V
连续最大测量	相‑地 600 V；线‑线 1000 V
长期允许电压	1.2 × Un
每相功耗	< U² /4.2 MΩ
输入阻抗	4.2 MΩ 每相
(1) 第 4 通道用于测量地‑中性电压
电流测量
项目	参数
通道数	3 路
采样速率	32 kHz
标称电流 Inom	1 A、5 A
最大测量电流 I1‑I3	12.5 A 正弦
热耐受极限	≤300 A（1 秒）；15 A 连续
每相功耗	< I² × 0.01 Ω
参考条件下基础精度精度为被测读数百分比（特殊注明除外）
被测参量	精度等级
相‑地、相‑线电压	0.2 级
电流	0.2 级
有功功率（In=5A）	0.2 级
有功功率（In=1A）	0.5 级
有功电能	0.5S 级
无功电能	1 级
频率	0.02 A 级
功率因数 PF	0.5 级
电压 THD	0.3 A / I 级
电流 THD	0.3 级
实时时钟 RTC	< ±1 秒 / 天
全部参数精度与量程查阅用户手册。
I/O 输入输出模块
仪表具备 2 个 I/O 插槽，订货选定每个插槽模块类型。
模块类型	单模块 I/O 数量
继电器输出 RO	2 路
模拟输出 AO	2 路 20 mA
模拟输入 AI	2 路
脉冲输出 PO	2 路
脉冲输入 PI	2 路
双稳态继电器输出 BO	1 路
数字输出 DO	2 路
数字输入 DI	2 路
费率输入 TI	2 路
附加通信 COM2	1 路
状态看门狗输出 WO	1 路看门狗 + 1 路继电器输出
EX104 扩展通信口	1 路
模拟输入 3 种模拟输入，采集各类传感器直流低压信号；MiQen 软件配置换算系数、指数、工程单位，实现温度、压力、风速等物理量转换。
直流电流输入：
项目	参数
输入量程	‑20 mA～0～20 mA（±20%）
输入电阻	20 Ω
精度	量程的 0.5 %
温漂	0.01 %/℃
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
直流电压输入：
项目	参数
输入量程	‑10 V～0～10 V（±20%）
输入电阻	100 kΩ
精度	量程的 0.5 %
温漂	0.01 %/℃
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
电阻（温度）输入：
项目	参数
低量程	0‑200 Ω（最大 400 Ω），PT100（‑200 ℃～850 ℃）
高量程	0‑2 kΩ（最大 4 kΩ），PT1000（‑200 ℃～850 ℃）
接线	两线制
精度	量程的 0.5 %
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
* 高低量程、电阻 / 温度模式由 MiQen 软件配置
模拟输出
项目	参数
输出范围	0 mA～20 mA
精度	量程 0.5 %
最大负载电阻	150 Ω
线性模式	线性、二次曲线
折点数量	5 点
输出限值	标称值 ±120 %
响应时间	取决于平均时间设置（0.1‑5 s）
残余纹波	<1 % 峰峰值
输出支持短路、开路；各输出相互电气隔离，隔离于内部电路；软件可缩放输出量程，缩放会引入附加误差。
脉冲输入
项目	参数
单模块通道数	2 路
额定电压	5‑48 V 直流（±20 %）
最大电流	8 mA@48 V 直流 + 20%
最小脉冲宽度	0.5 ms
最小脉冲周期	2 ms
开启阈值电压	额定电压的 40‑120 %
复位关断电压	额定电压的 0‑10 %
通用数字输入
项目	参数
单模块通道数	2 路
电压等级	5‑48 V 交直流 / 110 V 交直流 ±20% / 230 V 交直流 ±20%
* 取决于硬件版本
数字输出 1）继电器输出
项目	参数
单模块通道	2 路继电器
用途	报警输出、通用、看门狗状态、脉冲输出
接触电阻	≤100 mΩ（100 mA，24 V）
脉冲最高速率	4000 脉冲 / 小时，脉冲最小宽度 100 ms
2）双稳态继电器输出
项目	参数
通道数	1 路
用途	报警输出、通用数字输出
最大切换功率	40 VA
额定电压	最大 230 V 交直流 ±20 %
最大切换电流	1000 mA
接触电阻	≤100 mΩ（100 mA，24 V）
3）光耦集电极开路输出
项目	参数
通道数	2 路
用途	脉冲输出
额定电压	40 V 交直流
最大电流	30 mA，导通电阻最大 8 Ω
脉冲宽度	可编程 2‑999 ms
数字输入：费率输入、脉冲输入、通用 DI
项目	参数
单模块通道	2 路
额定电压	5‑48 V 交直流 /110 /230 V 交直流 *
频率范围	45‑65 Hz
看门狗状态输出
项目	参数
输出配置	1 路看门狗 +1 路继电器输出
正常状态	继电器导通
故障检测延时	约 1.5 s
最大电压	230 V 交直流 ±20 %
最大切换电流	1000 mA
接触电阻	≤100 mΩ（100 mA，24 V）
供电电源
通用电源版本
项目	参数
过电压类别 CAT III 300V
交流电压	48 V～276 V
交流频率	40‑65 Hz
直流电压	20 V～300 V
整机最大功耗（全部 I/O 启用）	<8 VA
上电冲击电流	<20 A，1 ms
交流专用版本
项目	参数
过电压 CAT III 300V
额定交流	110 V /230 V /400 V
频率	40‑65 Hz
最大功耗（全部 I/O）	<8 VA
安全 ‑ 防护等级：Ⅱ 类；功能地端子必须可靠接地！ ‑ 电压输入高阻抗；I/O 与通信端口双重绝缘 ‑ 污染等级；测试耐压：辅助电源对 SELV 安全特低电压 3.51 kV 有效值；其余电路对功能地按规范 ‑ 外壳防护：依据 EN 60529；带 SD 卡保护盖前面板 IP40；后盖装好后部 IP20
机械参数
项目	参数
外形尺寸	96 mm ×96 mm ×96.5 mm
安装方式	96×96 面板开孔安装
开孔尺寸	92 mm ×92 mm
外壳材质	PC/ABS
阻燃等级	UL 94 V‑0
重量	550 g
环境条件
项目	参数
工作温度等级	K55
工作湿度	≤75% RH 无凝露
存储运输湿度	≤90% RH 无凝露
温漂系数电压电流	±20 ppm/K；电压 10‑600V；电流 0.05‑10A；‑30 ℃～+70 ℃
