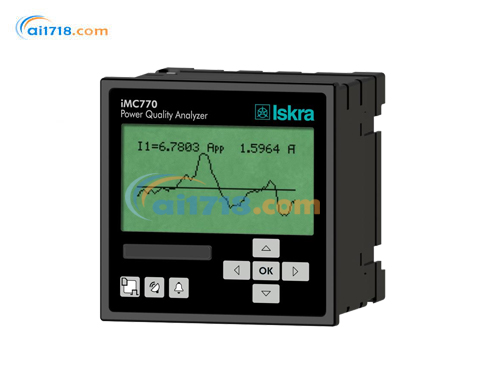

斯洛文尼亚 Iskra MC770 电能质量分析仪适用于新能源发电、输配电及终端用电全链路长期监测，符合 EN61000‑4‑30 A 级标准，依据 EN50160 完成电能质量评估并自动生成报告。可采集 140 余项电气参数，*高测量 63 次谐波，支持 NTP 时间同步与多种通信协议，搭载多路 I/O 接口，可选配 EX104 扩展单元，96mm 盘面安装，多用于工商业 PCC 点位与中低压馈线，实现电网扰动监测与溯源分析。

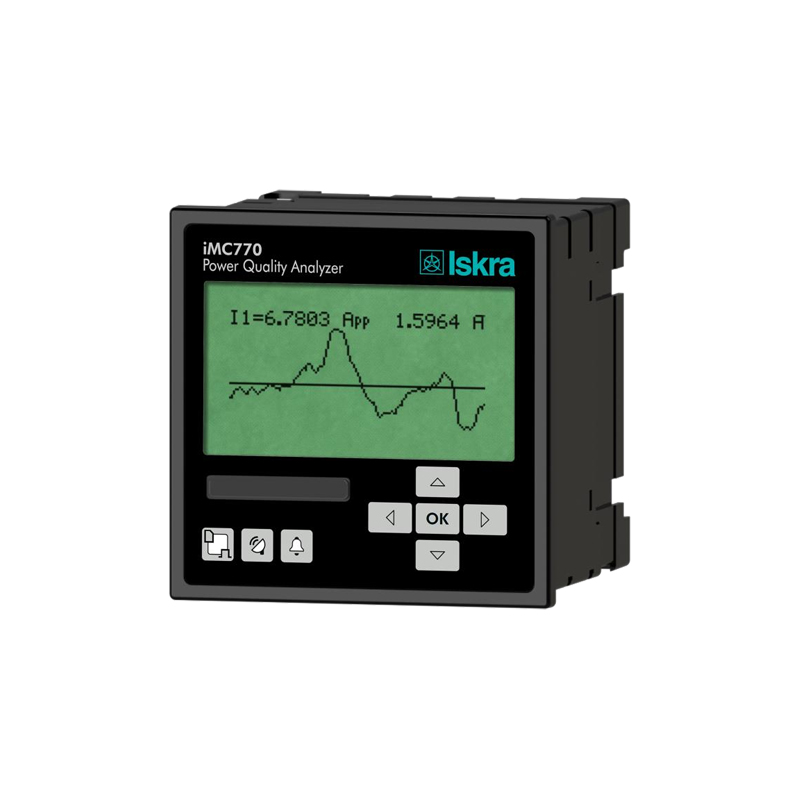

斯洛文尼亚Iskra MC770电能质量分析仪产品介绍
iMC770 电能质量分析仪用于电能全链路（新能源发电、输电、配电直至终端用户）的电能质量长期监测。终端用户受电压质量不良的影响*为显著；电压供电质量缺少监测，会引发不明原因生产故障、设备异常甚至设备损坏。因此 iMC770 既可用于公用事业（按标准做质量评估），也适用于工业现场（监测供电电能质量）。
iMC770 电能质量分析仪测量满足 EN 61000‑4‑30 法规标准，依据欧洲供电质量标准 EN 50160:2011 对采集参数做评估分析。
设备将测量数据、质量报告存储在本机内部存储器，用于后续数据分析。通过读取多台分布设备的实时数据与历史记录，可以完整掌握整个电力系统运行状态。设备内置高精度实时时钟，支持 NTP 时间同步，保证多台异地设备的测量数据带有准确时间戳。
全部测量数据、每周电能质量报告、告*信息均可保存在本机内部存储器。存储数据可导出至存储卡，也可通过通信接口读取，开展后期分析。

产品特点
- 依据 EN 50160 标准评估供电电能质量，可自动生成报告。
- 可测量 140 种以上瞬时参数，包含谐波、闪变、电力线载波信号电压、不平衡度等。
- 符合 EN 61000‑4‑30 标准的 A 类（0.1%）测量精度。
- 四象限电能测量；有功电能精度等级 0.5S 或 0.2S；配置 8 个可编程电能计数器，支持*多 4 种费率、费率时钟等功能。
- 3 路电流通道、4 路电压通道自动量程选择（*大 12.5 安、1000 伏真有效值），采样速率 32 千赫兹。
- 内部存储器可记录全部测量参数，包含电压、电流*高 63 次谐波，32 路可配置告*、异常事件以及电能质量报告。
- 在不同时间间隔（1 个周期至 256 个周期）内，可采集 40 组*小值、*大值。
- 频率测量范围 16 赫兹‑400 赫兹。
- *多 3 个独立通信端口（RS232/RS485 *高 115200 比特每秒、以太网、USB2.0）。
- 支持 MODBUS、DNP3 通信协议。
- 支持 NTP 网络时间同步。
- *多 4 路输入输出（模拟输入输出、数字输入输出、告* / 看门狗输出、脉冲输入输出、费率输入）。
- 多语言界面。
- 通用供电电源。
- 96 毫米方形盘面安装。
- 配套友好的设置与数据分析软件 MiQen。
- 可配 EX104 扩展单元，提供 4 路可配置模拟输出（0.4‑20 毫安直流、0‑10 伏直流）。

应用场景
iMC770 电能质量分析仪可作为独立电能质量监测设备，定位局部电能质量异常。通常安装在中小型工商业用户的公共连接点（PCC），监测供电电能质量；也可安装在中低压馈线，记录、识别用户侧（含非合规接入）引发的电网扰动。
系统安装前，确定关键测量点位是*重要工作。该设备本身不能消除电网扰动，但可以协助定位扰动源头与带来的影响。实现该能力需要整套系统：使用时间同步的多台仪表，采集丰富的测量参数。

斯洛文尼亚Iskra MC770电能质量分析仪技术参数

测量输入
标称频率	50 赫兹、60 赫兹
测量频率范围	16‑400 赫兹
电压测量
通道数量	4 路（第 4 通道用于测量地‑中性电压）
同步最小电压	1 伏真有效值
标称 Un	500 伏相‑中性；866 伏线‑线
连续最大测量	600 伏相‑中性；1000 伏线‑线
最大耐受	1.2×Un 长期；2×Un 10 秒短时
每相输入阻抗	4.2 兆欧
电流测量
通道数	3
采样速率	32 千赫兹
标称 Inom	1 安、5 安
最大测量（I1‑I3）	12.5 安正弦
热耐受	≤300 安 1 秒；15 安长期
参考条件下基础精度 精度为读数百分比，特殊标注除外。
被测参数	精度等级｜依据标准
相‑中性、相‑相电压	0.1 级｜EN 61557‑12
电流	0.1 级｜EN 61557‑12
有功功率（In=5A）	0.2 级｜EN 61557‑12
有功功率（In=1A）	0.5 级｜EN 61557‑12
有功电能	0.2S 级｜EN 62053‑22
无功电能	0.5S 级｜EN 62053‑24
频率	0.02 A 类｜EN 61557‑12
功率因数	0.5 级｜EN 61557‑12
电压总谐波畸变 THD‑U	0.3 级｜EN 61557‑12
电流总谐波畸变 THD‑I	0.3 级｜EN 61557‑12
实时时钟 RTC	＜ ±1 秒 / 天｜IEC61000‑4‑30
I/O 输入输出模块
设备有 2 个 I/O 插槽，订货时选定模块。
模块类型	单模块 I/O 数量
继电器输出 RO	2
模拟输出 AO	2 路 ×20 毫安
模拟输入 AI	2
脉冲输出 PO	2
脉冲输入 PI	2
双稳态数字输出 BO	1
数字输出 DO	2
数字输入 DI	2
费率输入 TI	2
附加通信端口 COM2	1
状态看门狗输出 WO	1 路看门狗 + 1 路继电器
EX104 扩展单元通信接口	1
模拟输入 三种模拟输入，采集外部传感器低压直流信号；MiQen 软件配置换算系数、指数、工程单位，可接入温度、压力、风速等传感器。
直流电流输入
输入量程	−20 毫安～0~+20 毫安（±20%）
输入电阻	20 欧姆
精度	量程的 0.5%
温漂	0.01%/℃
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
直流电压输入
输入量程	−10 伏～0~+10 伏（±20%）
输入电阻	100 千欧
精度	量程的 0.5%
温漂	0.01%/℃
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
电阻（温度）输入
低量程	0‑200 欧姆（最大 400Ω） PT100 (−200~850℃)
高量程	0‑2 千欧（最大 4kΩ） PT1000 (−200~850℃)
接线	两线制
精度	量程的 0.5%
转换分辨率	16 位 Σ‑Δ，内部参考
输入模式	单端
高低量程、物理量类型（电阻 / 温度）在 MiQen 软件设置。
模拟输出
输出范围	0‑20 毫安
精度	量程的 0.5%
最大负载	150 欧姆
线性算法	线性、二次曲线
折点数量	5 点
输出限幅	±120% 标称输出
响应时间	取决于平均周期（0.1‑5 秒）
残余纹波	<1% 峰峰值
数字输出
继电器输出模块：每模块 2 路继电器；用途告警输出、通用 DO、脉冲输出；额定 230 伏交直流 ±20%；最大开关电流 1000 毫安；接触电阻≤100 毫欧（100 毫安 24 伏）；脉冲最高 4000 次 / 小时，最小脉宽 100 毫秒。 双稳态输出：1 通道；最大开关电流 1000 毫安；接触电阻≤100 毫欧（100 毫安 24 伏）。 光耦集电极开路脉冲输出：2 通道；额定 40 伏交直流；最大 30 毫安；导通电阻最大 8 欧姆；脉冲宽度可编程 2‑999 毫秒。 看门狗状态输出：1 路看门狗 + 1 路继电器；正常工作继电器闭合；故障检测延时约 1.5 秒；额定 230 伏交直流 ±20%；最大开关电流 1000 毫安；接触电阻≤100 毫欧（100 毫安 24 伏）。
电源
通用电源 CAT III 300V 交流：48‑276 伏；直流：20‑300 伏；频率 40‑65 赫兹；整机带全部 I/O 最大功耗＜8 伏安；上电冲击＜20 安，1 毫秒。 交流版本选项：110V /230V /400V 交流，40‑65 赫兹；整机带全部 I/O 最大功耗＜8 伏安。 安全：防护等级 II；功能接地端子必须接大地；电压输入高阻抗；I/O、通信端口双重绝缘；污染等级按标准；试验耐压：辅助电源对 SELV 电路 3.51 千伏有效值；其余电路对功能地按规范。 外壳防护：带存储卡保护盖板前面板 IP40；后盖装好后背面 IP20。
机械参数
尺寸：96×96×96.5 毫米；盘面安装；外壳 PC/ABS；阻燃 UL94 V‑0；重量 550 克。
环境条件
温度等级 K55；工作温度‑10~+55℃；湿度≤75% RH（无凝露）；储运最大湿度≤90% RH（无凝露）；电压电流温漂 ±20ppm/K（10V‑600V；0.05A‑10A；环境‑30~70℃）。
