斯洛文尼亚 Iskra MC774 电能质量分析仪适用于新能源发电、输配电至终端用电全链路长期监测，符合 EN61000‑4‑30 A 级标准，依照 EN50160 开展电能质量评估并自动生成报告。可采集 140 余项电气参数，*高支持 65 次谐波测量，搭载多路通信接口与多种时间同步方式，内置存储器保存事件与告*记录，常安装于工商业 PCC 点位，搭配 MiSMART 平台实现电网扰动溯源与电能数据管理。

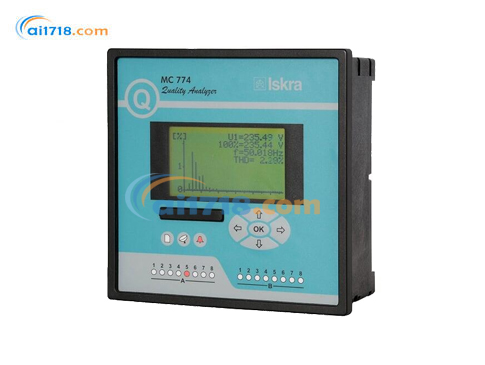

斯洛文尼亚Iskra MC774电能质量分析仪产品介绍
MC774 是一款用于电能质量长期监测的重要设备，监测覆盖电能生产（尤其新能源）、输电、配电直至终端用电用户，终端用户*容易受电压质量不足带来的影响。供电电压质量缺少监测数据，会引发不明原因生产故障、设备异常，甚至造成生产设备损坏。因此 MC774 既可以用于公用事业场景（对标标准开展评估），也可用于工业场景（监测供电电能质量）。
MC774 测量符合法规标准 EN 61000‑4‑30，同时依据欧洲供电质量标准 EN 50160:2011，对采集参数做分析评估。
设备可将测量数据与质量报告保存在内部存储器，用于后续数据分析。读取多台分布设备的实时或历史数据，*可以完整掌握整个系统运行状态。依靠 MC774 高精度内置实时时钟与多种同步源支持，能够让分散安装设备输出带*时间戳的测量数据。
全部所需测量数据、每周电能质量报告以及告*信息均可本地存储在设备内部存储器。存储的数据可以导出至存储卡，也可通过通信接口读取，用于后期分析。
功能特点
- 依据 EN 50160 标准对供电电能质量进行评估，可自动生成报告
- 可测量超过 140 个瞬时参数，包含谐波、闪变、电力线载波信号电压、不平衡度等
- 符合 EN61000‑4‑30 标准的 A 级（0.1%）测量精度
- 四象限电能测量；有功电能精度等级 0.2S；8 个可编程计数器，*多 4 套费率，带费率时钟
- 4 路电流、4 路电压通道自动量程选择（*大 12.5A、1000V 有效值），采样率 32 千赫兹
- 内部存储器可记录全部测量参数，包含*高 65 次的全部电压、电流谐波，32 个可配置告*、异常事件与电能质量报告
- 在不同时间间隔（1‑256 个周期）下，可测量 40 组*小值、*大值
- 频率测量范围 16 赫兹‑400 赫兹
- *多三路独立通信端口（RS232/485 *高 115200 比特每秒、以太网、USB2.0）
- 支持 MODBUS、DNP3 通信协议
- 支持 GPS、IRIG‑B（调制型与数字型）、NTP 实时时间同步
- *多 20 路输入输出（模拟量输入输出、数字量输入输出、告* / 看门狗输出、脉冲输入输出、费率输入）
- 多语言支持
- 通用供电电源（两种电压档位）
- 144 毫米方形盘面安装
- 配套易用的设置与分析软件：MiQen
应用场景
MC774 电能质量分析仪可作为独立电能质量监测设备，用于定位本地电能质量异常。通常安装在中小型工商业用电用户的公共连接点（PCC），监测供电电能质量；或是安装在中低压馈线，监测、记录用户侧（含非合规运行用户）产生的各类扰动。
完整系统部署前，确定关键固定测量点是*重要的工作。该设备本身不能消除电网扰动，但可以定位扰动来源与造成的影响。实现该能力需要整套系统方案：使用时间同步仪表，为每个测点配置对应预设测量参数。
将 MC774 作为整套电能监测系统的组成部分，搭配合理布点的仪表与 MiSMART 软件平台，可发挥*大价值。这套三层中间件软件是电力公司、供用电双方的理想工具。MiSMART 数据采集器采用 “推送” 通信机制，自动采集全部预设测量参数，存入 MiSMART 数据库；同时每台设备本地保存一份备份数据。数据库中 XML 格式记录，可通过 MiSMART 客户端或第三方软件，以表格、图表形式查询查看。
数据库记录包含三相系统大量参数、电能质量参数、物理量参数（温度、压力、风速等），同时保存告*信息、带时间戳的详细事件日志。
斯洛文尼亚Iskra MC774电能质量分析仪技术参数
|
测量输入
|
|
项目
|
参数
|
|
|
标称频率
|
50Hz、60Hz
|
|
|
测量频率范围
|
16‑400Hz
|
|
|
电压测量
|
|
通道数量
|
4 路（第 4 路用于地‑中性电压测量）
|
|
|
采样速率
|
31kHz
|
|
|
同步最小输入电压
|
1V 有效值
|
|
|
标称电压 Un
|
相‑地 500V；相‑相 866V
|
|
|
连续最大测量
|
相‑地 600V；相‑相 1000V
|
|
|
允许过载
|
1.2×Un 长期；2×Un，持续 10 秒
|
|
|
每相功耗
|
< U² /4.2MΩ
|
|
|
输入阻抗
|
4.2MΩ 每相
|
|
|
电流测量
|
|
项目
|
参数
|
|
|
通道数量
|
4 路
|
|
|
采样速率
|
31kHz
|
|
|
标称电流 Inom
|
1A、5A
|
|
|
最大测量电流（仅 I1‑I3）
|
12.5A 正弦
|
|
|
热允许持续电流
|
15A 连续；短时 300A，1 秒
|
|
|
每相功耗
|
< I² ×0.01Ω
|
|
|
基准条件下基础精度
|
|
精度为被测读数百分比，特殊标注除外。
|
|
测量对象
|
精度
|
依据标准
|
|
相地 / 相相电压
|
±0.1%
|
EN 61557‑12
|
|
电流
|
±0.1%
|
EN 61557‑12
|
|
有功功率（In=5A）
|
±0.2%
|
EN 61557‑12
|
|
有功功率（In=1A）
|
±0.5%
|
EN 61557‑12
|
|
有功电能
|
0.2S 级
|
EN 62053‑22
|
|
无功电能
|
2 级
|
EN 62053‑23
|
|
频率
|
±0.01Hz
|
EN 61557‑12
|
|
功率因数
|
±0.5%
|
EN 61557‑12
|
|
电压总谐波畸变 THD‑U
|
±0.3%
|
EN 61557‑12
|
|
电流总谐波畸变 THD‑I
|
±0.3%
|
EN 61557‑12
|
|
实时时钟 RTC
|
< ±1 秒 / 天
|
IEC61000‑4‑30
|
|
通用供电电源
|
‑ 标准（高压版本）CAT III 300V
交流：80‑276V；40‑65Hz
直流：70‑300V；整机最大功耗 < 8VA；上电冲击 < 20A，1ms。
‑ 可选低压版本 CAT III 300V
交流：48‑77V；40‑65Hz
直流：19‑70V；整机最大功耗 < 8VA；上电冲击 < 20A，1ms。
|
|
机械与环境
|
|
外形尺寸：144×144×100mm；外壳 PC/ABS；阻燃等级 UL94 V‑0；前面板防护 IP40；湿度≤90% 无凝露。
|

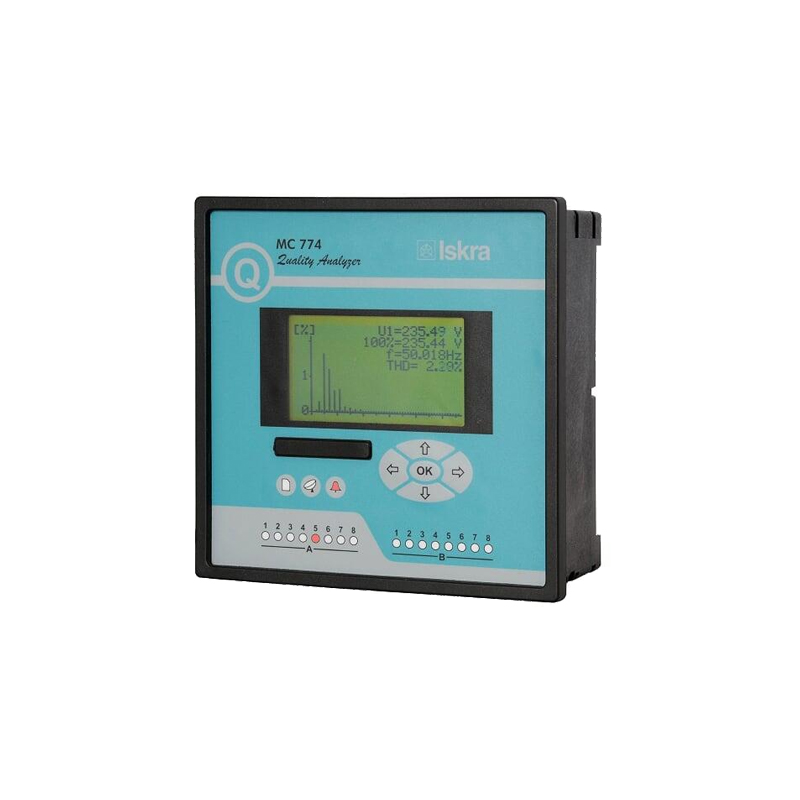

斯洛文尼亚Iskra MC774电能质量分析仪
