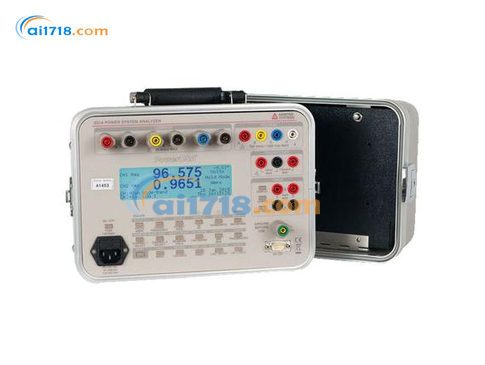

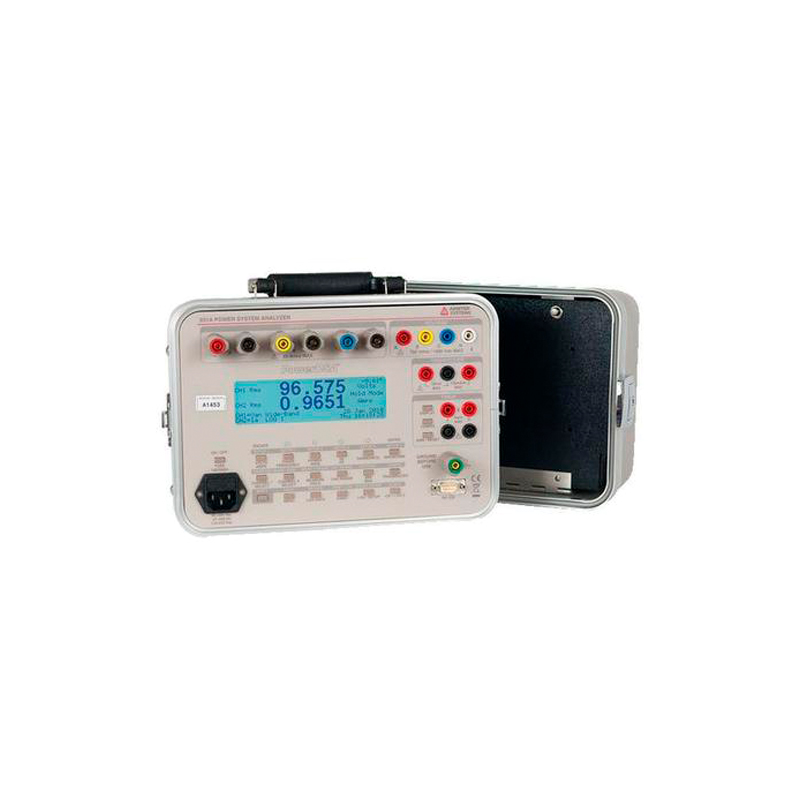

美国Arbiter Model 931A Power System Analyzer电能质量分析仪
美国Arbiter 931A便携式电能质量分析仪，采用 PowerDSA 数字信号分析技术，电压电流精度 0.05%、相位精度 0.05°，支持三相测量、谐波分析与波形显示。整机轻便耐用，内置电池续航 8 小时，931A 额外具备变送器校准、定时器功能，适用于变电站电能质量检测与电力现场精密测试。
美国Arbiter Model 931A Power System Analyzer电能质量分析仪产品简介
Arbiter 931A是搭载 PowerDSA™数字信号分析的便携式电能质量分析仪，具备 0.05% 高精度测量能力，支持电压电流、谐波、三相序分量、电能等测试。931A 额外拥有变送器校准、定时器功能，整机轻便，带电池续航，可本地记录或串口上传数据，适配变电站与工业电力现场检测。
产品特点
高精度：交直流基础精度 0.05% 读数，相位 0.05°
全功能：三相测量、谐波、波形、序分量分析
便携：5.8kg，内置电池可连续工作 8 小时
数据记录：本地存储，RS‑232 通讯导出数据
多用于变电站、工业电力现场：开展电能质量检测、谐波分析、三相不平衡与相序校验；校验故障暂态记录仪；931A 可现场校准电力变送器、测试继电器动作时间。也用于电力趋势数据记录、CT/PT 变比测试，可外出现场作业，满足现场调试、巡检、计量校验需求。
美国Arbiter Model 931A Power System Analyzer电能质量分析仪技术参数
| 输入 | |
| 基础输入通道 931A 型电力系统分析仪具备两大主测量通道：通道 1、通道 2。任意通道均可接入电压或电流信号。 基础测量（电压、电流、频率、相位角）输入可任意组合；功率、电能测量（有功、视在、无功、功率因数）必须同时选择一路电压、一路电流；三相测量时，仪器根据测量类型自动配置输入（例如三相四线三元件模式）。 | |
| 项目 | 参数 |
| 电压 | 变压器隔离，1000Vrms 合成，-(A+B+C) 波形显示；两路；4‑300V 直流；20‑300V 交流有效值；干接点 / 晶闸管输出；光隔离 300Vrms，每通道 |
| 变送器输入 | 0‑100mA 直流、0‑10V 直流；最高耐压 120V（两路输入） |
| 测量项目 | |
| 电压电流 | |
| 带宽 | |
| 宽带：真有效值，3kHz | |
| 窄带：仅基波幅值 | |
| 精度：0.05% 读数 | |
| 谐波 | |
| 通道：通道 1 或通道 2 | |
| 范围：2～50 次谐波（50Hz/60Hz 基波） | |
| 精度：5%×THD 读数 +0.01%；可同时读取各次谐波幅值与相位 | |
| 波形显示 通道 1 和 / 或 通道 2 | |
| 功率 / 电能参量 量程：±99999 MVAR / MVARh；±99999 MW / MWh | |
| 变送器测量 精度：0.05% 读数 +0.01% 量程 | |
| 定时器（仅 931A） | |
| 量程：0.0001～9999.9 秒，或 0.01～999999 周波 | |
| 精度：0.005% 读数 +1 个字 | |
| 交流触发：最大附加 1ms；120Vrms 条件下 0.15ms | |
| 接口 | |
| 人机交互接口 | |
| 项目 | 参数 |
| 显示屏 | 240×64 图形 LCD，CCFL 冷阴极荧光背光 |
| 键盘 | 21 个功能键 + 电源开关 |
| 存储器 | EEPROM（存储校准数据）；电池备份 RAM（设置、测量结果）；实时时钟 |
| 存储内容 | 仪器校准数据；最多 6 组用户配置；带时间戳的记录数据（15‑200 组） |
| 系统接口 ¹（¹ 仅 931A、930A） | |
| RS‑232：波特率 1200~115200；7/8 数据位；1/2 停止位；偶 / 奇 / 无校验 | |
| 隔离：光隔离，300Vrms | |
| 供电 | |
| 内置电池 | |
| 项目 | 参数 |
| 电池类型 | 密封铅酸电池 |
| 工作时长 | 典型 8 小时 |
| 充电 | 典型 8 小时；快充 + 浮充模式 |
| 外部电源 交流：85‑264Vac，47‑440Hz，最大 15VA； 直流：110‑250Vdc，最大 15W； 安全标准：满足 UL、CSA、VDE。 | |
| 通用物理参数 | |
| 项目 | 参数 |
| 整机尺寸 | 205×305×225 mm（8×12×8.75 英寸） |
| 运输包装箱尺寸 | 483×483×483 mm（16×16×16 英寸） |
| 整机重量 | 最大 5.8 kg（12.8 lbs） |
| 运输重量 | 8.2 kg（18 lbs） |
| 环境条件 | |
| 工作温度：‑10℃ ~ +50℃ | |
| 储存温度：‑40℃ ~ +75℃ | |
| 湿度：无冷凝 |
