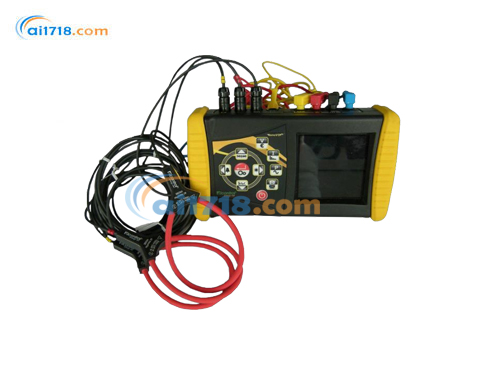

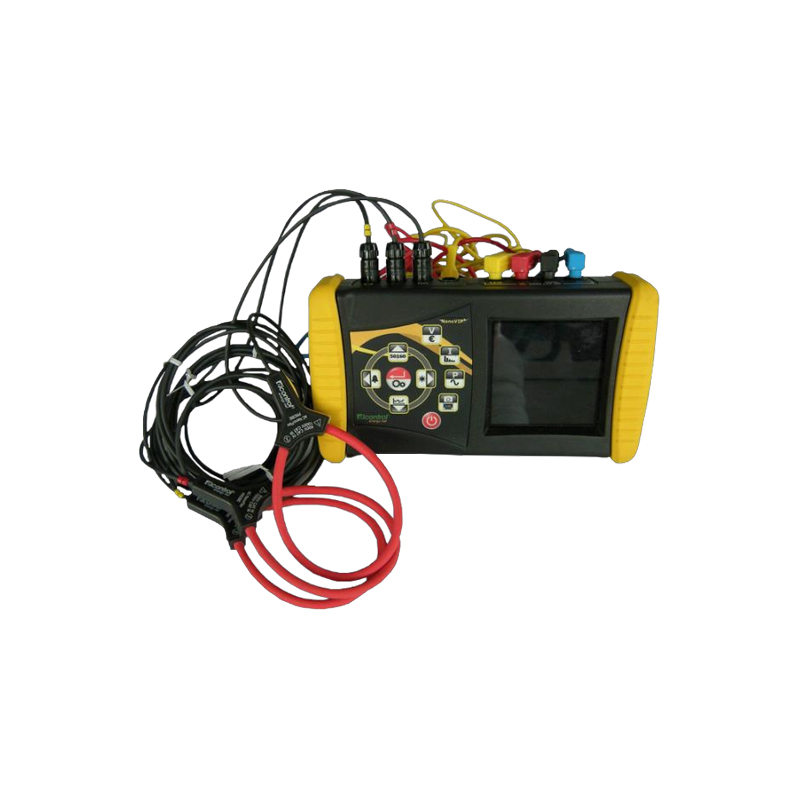

意大利Elcontrol Energy NanoVIP CUBE电能质量分析仪
意大利Elcontrol Energy NanoVIP CUBE电能质量分析仪，适配单相、双相、平衡 / 不平衡三相高低压系统，兼容 50/60/400Hz 电网。配备 3 路共中性电压通道与 5 路独立电流通道，可完成高精度交直流测量、*高 50 次谐波、电压暂降暂升、瞬态扰动捕捉，支持 EN50160 合规检测，可实测中性线电流。
意大利Elcontrol Energy NanoVIP CUBE电能质量分析仪产品简介
NanoVIP® CUBE™是意大利 Elcontrol 出品的便携式电能质量分析仪，适配单相、双相、平衡 / 不平衡的低压、中压三相系统。设备测量精度高，可完成电参量、谐波、暂态事件检测，支持 EN50160 合规测试，自带电池可长时间现场测量，搭配 SD 卡存储，满足电力现场电能质量与能耗监测需求。
| 外壳 | |
|
尺寸：203×116×53 mm 材质：V0级自熄ABS工程塑料 防护等级：IP30 重量：580 g |
|
| 显示屏 | |
|
尺寸：68×68 mm 类型：128×128 FSTN负显点阵图形LCD 背光：白色LED背光 语言：英语‑西班牙语‑意大利语‑德语‑法语 |
|
| 按键面板 | |
| 类型：薄膜按键，10个双功能按键 | |
| 供电 | |
|
外置电源适配器（墙插式开关电源）；输入：100‑240VAC ±10%，47‑63Hz，配可换插头；输出：7.5VDC‑12W 电池组：4节AA镍氢电池，2100mAh 电池续航：＞24小时（关闭无线功能） |
|
| 适配系统频率 | |
|
50Hz‑60Hz‑400Hz 单相 ✔ 双相 ✔ 三相三线平衡 ✔ 三相三线不平衡 ✔ 三相四线平衡 ✔ 三相四线不平衡 ✔ |
|
| 接线 | |
|
电压线缆：长度1.5m；截面积2.5 mm²；36A；CAT III‑1000V / CAT IV‑600V；带4 mm 90°防护弯插头；鳄鱼夹开口45 mm（适配最大32 mm导线），附带磁性吸附接头 电流：Elcontrol Energy Net可互换电流传感器 可接入：太阳辐射传感器、PT100温度传感器、风速仪、各类变送器 |
|
| 功能 | |
|
传统电气分析：电压V、电流I、有功P、无功Q、视在S、频率F、功率因数PF、电压总谐波畸变率THD(V)%、电流总谐波畸变率THD(I)%、功率因数角cosφ、相位角φ、峰值、最小值、最大值、平均值、最大需量等 中性线电流：可实测 三相电能计量：kWh、kVArh、kVAh，支持吸收/发出双向计量 分相电能计量：kWh、kVArh、kVAh，支持吸收/发出双向计量 热电联产分析 ✔ 电压 & 电流波形 ✔ 谐波：最高50次谐波数值与柱状图 ✔ 电压暂降、暂升、断电 ✔ 瞬态：过电压、过电流 ✔ 不平衡度 ✔ EN 50160标准测试 ✔ 启动冲击电流 ✔ 直流测量 ✔ K系数：最高25次 ✔ 报警显示 ✔ 报警日志：本机屏幕可查看5条记录 |
|
| 项目 | 参数 |
| 费率时段 | 4套 |
| 电能费用统计 | ✔ |
| IEC 61724电网参数 | ✔ |
| EN 82.25测试 | ‑ |
| OSU TM（单次UPS测试） | ‑ |
| 测量任务 | 无限制，受存储卡容量上限约束 |
| 测量参数 | |
|
采样频率：每周期128点（40‑70Hz自适应）；400Hz时每周期16点 数据记录间隔：1 秒 支持接线类型：三相（3线 / 4线）、双相（2线）、单相电网 可接入电网类型：低压 (LV)、中压 (MV) |
|
| 电压（真有效值TRMS） | |
|
通道：3路共中性电压通道 + 1路独立辅助通道 输入阻抗：4 MΩ 直测量程 2档 ‑ 线‑线：7‑1000VAC，40‑70Hz ‑ 相‑中：5‑600VAC，40‑70Hz ‑ 辅助通道：5‑1000VAC 40‑70Hz；10‑1400VDC 电压互感器 (VT) 测量：变比1‑60000；最大显示20 MV 持续过载： ‑ 线‑线：1200VAC ‑ 相‑中：700VAC ‑ 辅助通道：1200VAC，1700VDC 灵敏度：相‑中5VAC；线‑线7VAC；直流10VDC |
|
| 电流（真有效值TRMS） | |
|
通道：5路独立电流通道 输入阻抗：10 kΩ 量程：4档 电流钳测量变比：1‑60000；最大显示500 kA 灵敏度：满量程的0.2% |
|
| 功率 | |
|
单相功率：最大显示＜999 GW、Gvar、GVA 总功率：最大显示＜999 GW、Gvar、GVA |
|
| 电能计量 | |
| 复位前最大计数值：99999999 kWh、kvarh、kVAh | |
| 精度 | |
|
‑ 电压真有效值 量程1：±0.25% + 0.1% FS②（适用于RMS电压＜350VAC①） 量程2：±0.25% + 0.05% FS②（适用于RMS电压＞350VAC①） ‑ 电流真有效值 量程1：±0.25% + 0.1% FS②（RMS电流＜电流钳额定IN的5%①） 量程2：±0.25% + 0.05% FS②（5% IN＜RMS电流＜20% IN①） 量程3：±0.25% + 0.05% FS②（20% IN＜RMS电流＜50% IN①） 量程4：±0.25% + 0.05% FS②（＞50% IN①） ‑ 功率：±0.5% + 0.05% FS② ‑ 功率因数PF：±0.5° ‑ 频率：±0.01 Hz（40‑70Hz） ‑ 有功电能(kWh)计量：0.5级 ‑ 无功电能(kVarh)计量：1级 谐波分析：最高50次；400Hz工况最高7次 |
|
| 数据存储 | |
|
‑ 本机内存：64 kB ‑ 外部存储：Micro SD卡（标配4GB） |
|
| 工作条件 | |
|
‑ 工作温度：‑10 ~ +55 ℃ ‑ 存储温度：‑20 ~ +85 ℃ ‑ 相对湿度：最大95% ‑ 最大海拔（600V CAT III）：2000 m |
