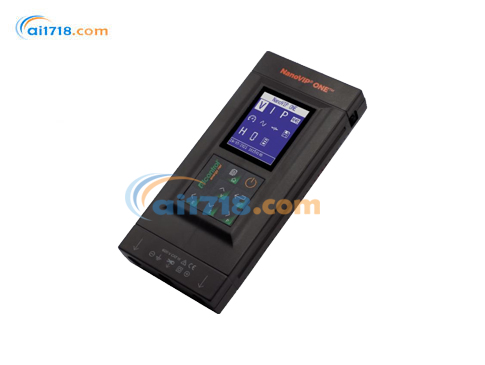

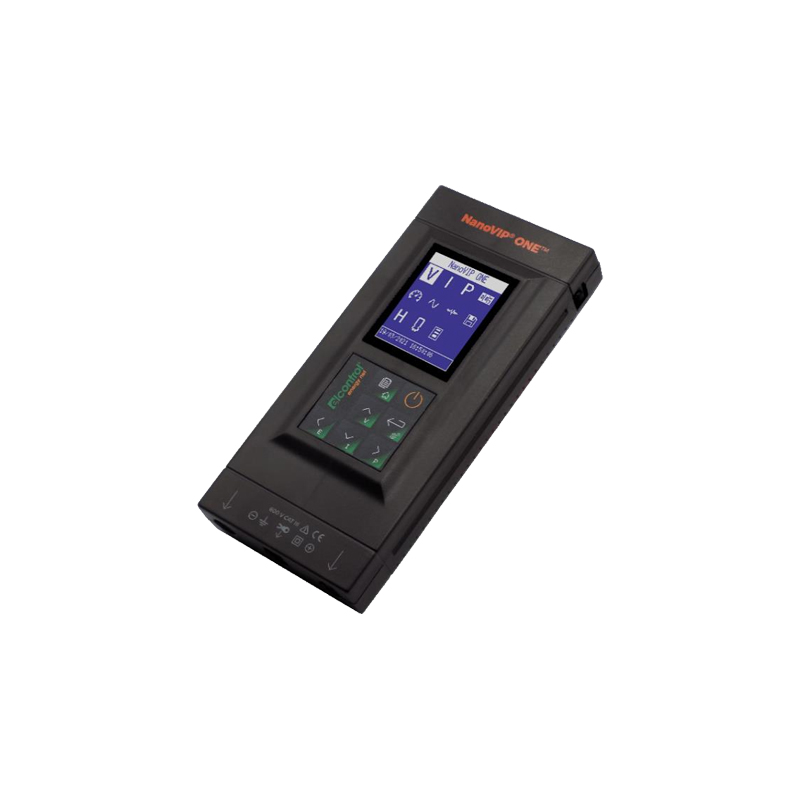

意大利Elcontrol Energy NanoVIP ONE电能质量分析仪
意大利 Elcontrol NanoVIP ONE 便携式电能质量分析仪，整机仅重 220g，机身小巧轻便，支持单相、平衡三相及直流系统测量，采用电池与外接电源双供电模式。仪器搭载 4GB 存储空间，*多保存 68800 条测量记录，可完成交直流电气参数采集、*高 25 次谐波分析与波形观测，配备声光报*，通过 USB 导出数据并实现远程操控，兼容柔性电流钳，*大测量 6000A。
意大利Elcontrol Energy NanoVIP ONE电能质量分析仪产品简介
NanoVIP ONE电能质量分析仪是意大利产便携式电能质量分析仪，支持单相、平衡三相及直流系统测量。设备轻巧紧凑，搭载 4GB 内存与图形显示屏，可完成电气参数、*高 25 次谐波检测，配套 NanoStudio 软件做深度数据分析。可使用 AA 电池或外接电源供电，兼顾经济性与测量能力。
意大利Elcontrol Energy NanoVIP ONE电能质量分析仪技术参数
| 外壳参数 | |
| 项目 | 参数 |
| 外形尺寸 | 175×80×32 mm |
| 外壳材质 | V0 级自熄 ABS 工程塑料 |
| 防护等级 | IP30 |
| 重量 | 220 g（含电池 315 g） |
| 显示屏 | |
| 项目 | 参数 |
| 显示尺寸 | 42×50 mm |
| 类型 | 128×128 STN 负显点阵图形液晶 |
| 背光 | 白色 LED 背光 |
| 支持语言 | 英语‑西班牙语‑意大利语‑德语‑法语 |
| 供电 | |
| 项目 | 参数 |
| 按键 | 薄膜键盘，7 个双功能按键 |
| 外接电源（选配件） | 墙插式开关电源；输入 100‑240 VAC ±10%，47‑63 Hz，可更换插头；输出 7.5 VDC，12 W |
| 电池 | 4 节市售 AA 1.5 V 碱性电池或可充电镍氢电池 |
| 电池续航 | 最长 24 小时（取决于所用 AA 电池型号） |
| 可适配系统 | |
| 项目 | 参数 |
| 系统频率 | 50 Hz‑60 Hz |
| 单相 | ✓ |
| 两相 | ‑ |
| 三相三线（平衡） | ✓ |
| 三相三线（不平衡） | ‑ |
| 三相四线（平衡） | ✓ |
| 三相四线（不平衡） | ‑ |
| 接线接口 | |
| 项目 | 参数 |
| 电压接线 | 柔性线缆，线长 1.5 m；截面积 2.5 mm²‑36 A；1000 V CAT III‑600 V CAT IV，带 4 mm 防护刀片插头；鳄鱼夹开口 45 mm（适配最大 32 mm 导线） |
| 电流接线 | Elcontrol Energy Net 可互换电流传感器 |
| 太阳辐射 | ‑ |
| PT100 温度传感器 | ‑ |
| 风速仪 | ‑ |
| 变送器 | ‑ |
| 功能 | |
| 项目 | 参数 |
| 常规电气分析 | 电压 V、电流 I、有功 P、无功 Q、视在 S、频率 F、功率因数 PF、电压总谐波畸变率 THD (V)%、电流总谐波畸变率 THD (I)%、功率因数角 cosφ、相位角 φ、峰值、最小值、最大值、平均值、最大需量等 |
| 三相电能计量 | 有功 kWh、无功 kVArh、视在 kVAh，支持吸收与发出双向计量 |
| 热电联产 | ✓ |
| 波形 | 电压与电流波形 |
| 谐波 | 最高 25 次谐波数值与直方图 |
| 示波器 | ✓ |
| 电压暂降 | ‑ |
| 瞬态 | ‑ |
| 三相不平衡 | ‑ |
| EN 50160 标准测试 | ‑ |
| 启动冲击电流 | ‑ |
| 直流测量 | ✓ |
| K 系数 | ‑ |
| 报警 | 屏幕显示 + 声音报警输出 |
| 报警日志 | 屏幕可查看 5 条 |
| 费率时段 | ‑ |
| 能耗成本 | ‑ |
| IEC 61724 电网参数 | ‑ |
| EN 82.25 测试 | ‑ |
| OSU TM（单次 UPS 模式） | ‑ |
| 测量记录 | 最多 68800 条记录 |
| 测量规格 | |
| 项目 | 参数 |
| 采样频率 | 每周期 128 采样点（40‑70 Hz 自适应） |
| 数据记录周期 | 1 秒 |
| 数据存储周期 | 用户可选：1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟 |
| 可接入接线方式 | 三相（平衡 3 线 / 4 线）、单相电网、直流 |
| 适用电网 | 低压 (LV)、中压 (MV) |
| 电压（真有效值 TRMS） | |
| 项目 | 参数 |
| 通道数 | 1 通道 |
| 输入阻抗 | 4 MΩ |
| 直测量程 | 2 档线‑线：7‑690 VAC，40‑70 Hz；线‑中性：5‑400 VAC，40‑70 Hz |
| 配电压互感器 VT 测量 | 变比：1‑60000；最大显示值：20 MV |
| 长期过载能力 | 线‑线：900 VAC；线‑中性：600 VAC |
| 测量灵敏度 | 线‑中性 5 VAC；线‑线 7 VAC；直流 10 VDC |
| 电流（真有效值 TRMS） | |
| 项目 | 参数 |
| 通道数 | 1 通道 |
| 输入阻抗 | 10 kΩ |
| 配电流钳测量量程 | 4 档变比：1‑60000；最大显示值：500 kA |
| 测量灵敏度 | 满量程的 0.2% |
| 功率 | |
| 项目 | 参数 |
| 单相功率 | 最大显示＜999 GW、Gvar、GVA |
| 总功率 | 最大显示＜999 GW、Gvar、GVA |
| 电能计量 | |
| 项目 | 参数 |
| 复位前最大计量值 | 99999999 kWh、kvarh、kVAh |
| 精度 | |
| 项目 | 参数 |
| 真有效值电压：量程 1 | ±0.5% + 0.2% FS（真有效值电压＜350 VAC） |
| 真有效值电压：量程 2 | ±0.5% + 0.1% FS（真有效值电压＞350 VAC） |
| 真有效值电流：量程 1 | ±0.5% + 0.2% FS ⁽¹⁾（真有效值电流＜5% 电流钳额定值 IN） |
| 真有效值电流：量程 2 | ±0.5% + 0.1% FS ⁽²⁾（5%＜真有效值电流＜20% 电流钳额定值 IN） |
| 真有效值电流：量程 3 | ±0.5% + 0.1% FS（20%＜真有效值电流＜50% 电流钳额定值 IN） |
| 真有效值电流：量程 4 | ±0.5% + 0.1% FS（＞50% 电流钳额定值 IN） |
| 功率 | ±1.0% + 0.2%FS ⁽²⁾ |
| 功率因数 PF | ±0.5° |
| 频率 | ±0.01 Hz（40‑70 Hz） |
| 有功电能 (kW) 计量等级 | 1 级 |
| 无功电能 (kVar) 计量等级 | 2 级 |
| 谐波分析 | 最高 25 次谐波 |
| 注释：(1) 使用罗氏线圈时，满量程误差为 2% FS (2) 使用罗氏线圈时，额外增加 0.2% FS 满量程误差 | |
| 通讯接口 | |
| 项目 | 参数 |
| MRH TM | ‑ |
| 服务器模式 | ‑ |
| 可接入 MRH TM 客户端 | ‑ |
| 客户端模式 | ‑ |
| Zigbee® | ‑ |
| 室外最大通讯距离 | ‑ |
| 室内最大通讯距离 | ‑ |
| Mesh 网状网络 | ‑ |
| 无线连接电脑 | ‑ |
| 数据存储 | |
| 项目 | 参数 |
| 内置存储器 | 4 GB |
| 外部存储器 | ‑ |
| 工作条件 | |
| 项目 | 参数 |
| 工作温度 | ‑10 ℃～+55 ℃ |
| 存储温度 | ‑20 ℃～+85 ℃ |
| 相对湿度 | 最高 95% |
| 最大海拔高度（600 V CAT III） | 2000 米（海拔） |
