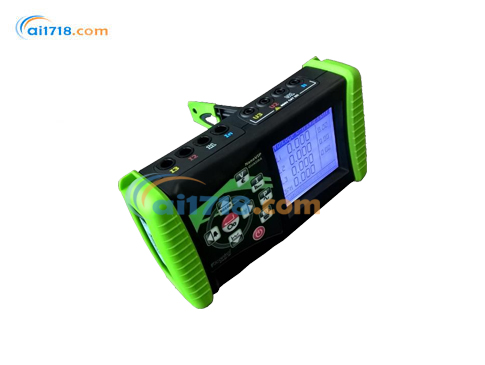

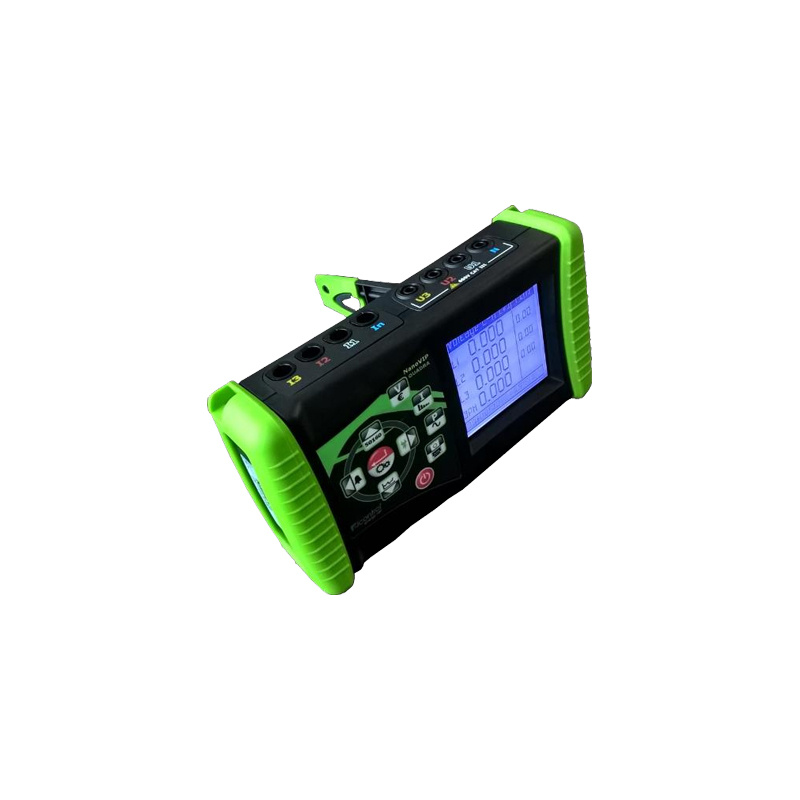

意大利Elcontrol Energy NanoVIP QUADRA电能质量分析仪
意大利Elcontrol Energy NanoVIP QUADRA电能质量分析仪，搭载 MRH™无线组网技术，既可单机检测，也能组建多点同步测量网络，室外无线传输距离可达 600 米。适配单相、两相、中低压三相及光伏储能风电系统，支持交直流测量，可采集*高 50 次谐波、中性线电流、电压暂降骤升与瞬态扰动，完成 EN50160 合规测试。
意大利Elcontrol Energy NanoVIP QUADRA电能质量分析仪产品简介
NanoVIP® QUADRA是意大利产便携式无线电能质量分析仪，适配单相、两相、三相及光伏、中低压系统。搭载 MRH™技术，既可单机测量，也可作为主控组建多点无线测量网络。支持谐波、电压扰动、电能计量等完整电能质量分析，满足 EN50160 标准测试，采样精度高，支持长期数据记录。
意大利Elcontrol Energy NanoVIP QUADRA电能质量分析仪技术参数
| 外壳参数 | |
| 尺寸 | 203×116×53 mm |
| 材质 | V0 级自熄 ABS 塑料 |
| 防护等级 | IP30 |
| 重量 | 580 g |
| 显示屏 | |
| 显示尺寸 | 68×68 mm |
| 类型 | 128×128 FSTN 负向点阵图形 LCD |
| 背光 | 白色 LED |
| 语言 | 英语‑西班牙语‑意大利语‑德语‑法语 |
| 按键面板 | |
| 类型 | 薄膜按键，10 个双功能按键 |
| 供电 | |
| 外置电源适配器 | 墙插开关电源；输入：100‑240VAC ±10% 47‑63Hz，可换插头；输出 7.5VDC‑12W |
| 电池组 | 4 节 AA 镍氢电池，2100 mAh |
| 电池续航 | 无线关闭：＞24 h；无线开启：＞18 h |
| 被测系统 | |
| 系统频率 | 50Hz‑60Hz‑400Hz |
| 单相 | ✔ |
| 两相 | ✔ |
| 三相三线平衡 | ✔ |
| 三相三线不平衡 | ✔ |
| 三相四线平衡 | ✔ |
| 三相四线不平衡 | ✔ |
| 接口配置 | |
| 电压输入 | 1.5 m 柔性测试线；2.5 mm²‑36A；1000V CAT III‑600V CAT IV；4 mm 90° 防护弯头插头；开口 45 mm 鳄鱼夹（适配最大 32 mm 线径）、磁性探头 |
| 电流输入 | Elcontrol Energy Net 可更换电流传感器 |
| 太阳辐照 | ✔ |
| PT100 温度 | — |
| 风速仪 | — |
| 变送器 | — |
| 功能 | |
| 传统电气分析 | V、I、P、Q、S、F、PF、电压总谐波畸变 THD (V)%、电流总谐波畸变 THD (I)%、cosφ、相位 φ、峰值、最小值、最大值、平均值、最大需量等 |
| 中性线电流 | 可测量 |
| 三相电能计量 | kWh、kVArh、kVAh（吸收 / 发出双向） |
| 分相电能计量 | kWh、kVArh、kVAh（吸收 / 发出双向） |
| 热电联产 | ✔ |
| 波形 | 电压 & 电流 |
| 谐波 | 最高 50 次谐波数值与柱状图 |
| 电压扰动 | 电压暂降、电压骤升、供电中断 |
| 瞬态 | 过电压、过电流 |
| 不平衡度 | ✔ |
| EN 50160 测试 | ✔ |
| 启动冲击电流 | ✔ |
| 直流测量 | ✔ |
| K 系数 | 最高 25 次 |
| 告警 | 屏幕显示告警 |
| 测量规格 |
每周期采样：128 点（40‑70 Hz 自适应）；400 Hz 下每周期 16 点 数据记录周期：1 秒 数据存储间隔：用户可选：1 秒、5 秒、3 秒、1 分钟、5 分钟、15 分钟 支持接线：三相（3/4 线）、两相（2 线）、单相电网 适用电网：低压、中压（LV、MV） |
| 电压（真有效值 TRMS） | |
| 通道 | 3 路共中性线通道 +1 路独立辅助通道 |
| 输入阻抗 | 4 MΩ |
| 直测量程 | 线‑线：7‑1000VAC 40‑70Hz；线‑中性：5‑600VAC 40‑70Hz；辅助通道：5‑1000VAC 40‑70Hz，10‑1400VDC |
| 电压互感器变比 | 1‑60000 |
| 最大显示值 | 20 MV |
| 持续过载 | 线‑线：1200VAC；线‑中性：700VAC；辅助：1200VAC、1700VDC |
| 灵敏度 | 线‑中性 5VAC，线‑线 7VAC，直流 10VDC |
| 电流（真有效值 TRMS） | |
| 通道 | 5 路独立通道 |
| 输入阻抗 | 10 kΩ |
| 电流互感器变比 | 1‑60000 |
| 测量方式 | 配套电流钳 |
| 最大显示值 | 500 kA |
| 灵敏度 | 满量程的 0.2% |
| 数据存储 |
内置内存：64 kB 外部存储：Micro SD 卡（标配 4GB） |
| 工作条件 |
工作温度：‑10～+55 ℃ 存储温度：‑20～+85 ℃ 相对湿度：最大 95% 最大海拔（600V CAT III）：2000 m |
