以色列SATEC PM175电能质量分析仪，0.2S 级测量精度，可选 LED 或 5.7 英寸触控屏，显示模块可远距离分离安装。支持*高 50 次谐波、间谐波、THD 与 TDD 分析，具备分时多费率计量、波形录波与事件记录功能。搭载双通讯端口，兼容 TCP/IP、Profibus 协议，可远程抄表配置，适配盘柜成套、变电站、工业配电室的电参监测与故障溯源。

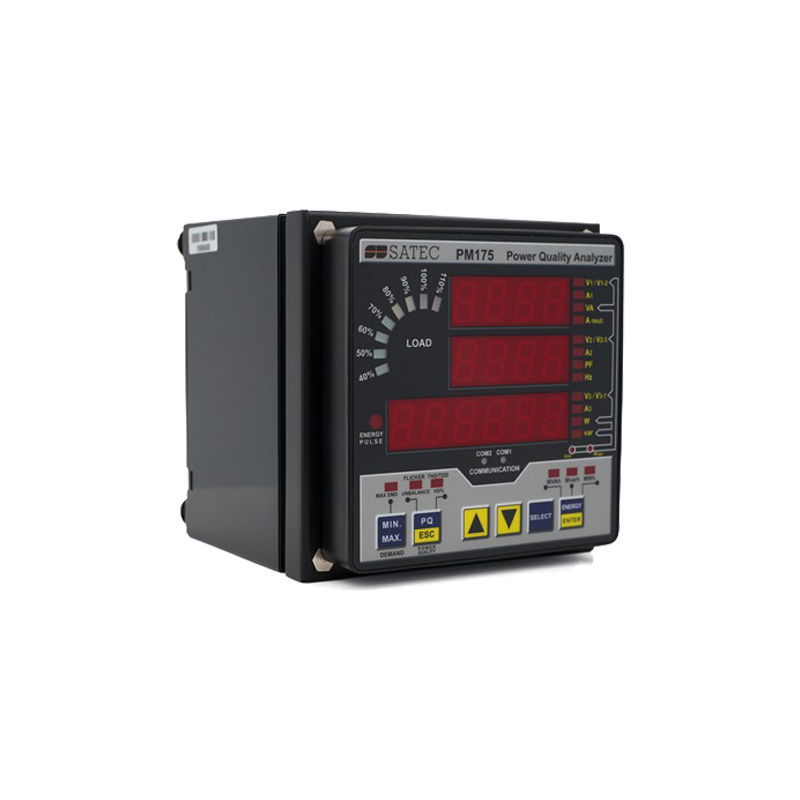

以色列SATEC PM175电能质量分析仪产品简介
PM175 是一款紧凑型多功能三相交流功率计与电能质量分析仪，专为满足从电气盘柜制造商到变电站运维人员等各类用户的使用需求而设计。

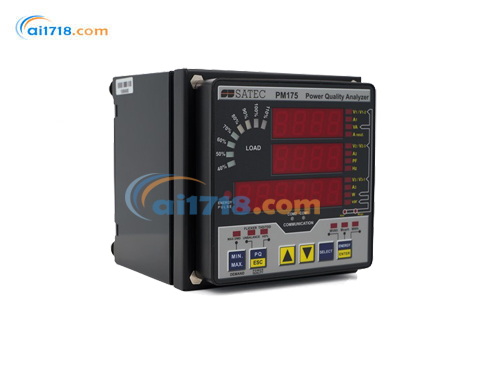

可选用高亮 3 行 LED 显示屏或 5.7 英寸彩色触摸图形显示屏，便于现场读取仪表数据。显示模块可独立拆卸，与主机之间*大安装距离可达 1000 米。
配备两个通讯端口，可通过配套通讯软件或用户数据采集软件实现本地、远程自动抄表与参数设置。仪表支持多种远程通讯方式，包括 TCP/IP、Profibus 以及公用电话线路。

产品特性
- 3 路电压、3 路电流互感器隔离交流输入，可直接接入电网，也可通过电压、电流互感器接入
- 多功能三相仪表（真有效值、电压、电流、功率、功率因数、中性线电流、电压 / 电流不平衡度、频率）
- 内置谐波分析功能，支持电压、电流总谐波畸变率 THD，电流总需求畸变率 TDD 以及 K 系数测量
- 可分析至 50 次谐波，输出电压、电流谐波频谱及谐波相角
- 间谐波总畸变率
- 电流 / 电压 / 总谐波畸变率 / 总需求畸变率需量计量
- 0.2S 级精度
- 分时计量（TOU），8 套费率电能 / 需量寄存器；支持 8 种费率、4 个季节、4 种日类型，每日*多 8 次费率切换，可便捷编辑费率方案
- 自动记录电能及*大需量日曲线（总寄存器及各费率寄存器）
- 内置可编程控制器；16 个控制设定点；可自定义阈值与延时；继电器输出控制；1/2 周期响应
- 事件记录仪：记录设备内部诊断事件、控制事件及输入输出动作；16 组数据记录仪，可按周期、内部 / 外部触发条件实现可编程数据记录
- 2 个波形记录仪；可在同一画面同步记录 6 通道交流信号；采样率支持每周期 32、64、128 点；故障前预录 20 个周期；在每周期 32 点采样率下，可连续记录*长 30 秒

应用场景
适用于盘柜成套、变电站运维场景，可对三相系统开展电参量计量、谐波与间谐波分析、波形录波及事件记录。支持分时计费、阈值联锁控制，具备丰富 IO 与多类通讯接口，可完成本地监测与远程数据采集，广泛用于工业配电室、厂矿供电系统，实现电能计量、电能质量评估与故障溯源。

以色列SATEC PM175电能质量分析仪技术参数

环境条件
项目	参数
工作温度	-20℃ ~ +60℃（-4℉ ~ 140℉）
存储温度	-25℃ ~ +80℃（-13℉ ~ 176℉）
湿度	0‑95% RH，无冷凝
结构参数
项目	参数
重量	1.23kg（2.7 磅）
外形尺寸（高 × 宽 × 深）	127×127×143 mm（5×5×5.6 英寸）
材料
部件	材质
外壳	PC/ABS 共混塑料
显示壳体	PC/ABS 共混塑料
前面板	PC 塑料
PCB 电路板	FR4（UL94‑V0）
接线端子	PBT（UL94‑V0）
插拔连接器	聚酰胺 PA6.6（UL94‑V0）
包装	纸箱 + Stratocell® 聚乙烯泡沫衬垫
标签	聚酯薄膜（UL94‑V0）
供电电源
项目	参数
120/230V 交流‑110/220V 直流规格	额定输入 85‑264VAC 50/60Hz；88‑290VDC，功耗 10W
隔离等级	输入‑输出：3000VAC；输入‑地：2000VAC
12VDC 规格	额定输入 9.6‑19VDC
24VDC 规格	额定输入 19‑37VDC
48VDC 规格	额定输入 37‑72VDC
接线线径	最大 12AWG（3.5 mm²）
输入额定参数
电压输入	过压耐受：持续 1kV AC，2kV AC（1 秒） 电气隔离：3500VAC 接线线径：最大 12AWG（3.5 mm²）
电流输入	接线线径：最大 12AWG（3.5 mm²） 电气隔离：3500VAC 工作范围： 5A 规格：持续 10A 有效值，功耗＜0.1VA 1A 规格：持续 2A 有效值，功耗＜0.02VA 过载耐受： 5A 规格：持续 15A 有效值，300A（1 秒） 1A 规格：持续 6A 有效值，80A（1 秒）
继电器输出	2 路继电器：3A/250VAC；3A/30VDC，单刀单掷 A 型接点 接线线径：最大 14AWG（1.5 mm²） 电气隔离： 接点‑线圈之间：2000VAC 开路接点之间：1000VAC（1 分钟） 动作时间：最大 10ms 释放时间：最大 5ms 更新周期：1 个工频周期
数字输入	2 路干接点数字输入 接线线径：最大 14AWG（1.5 mm²） 电气隔离：2000V 有效值 内部供电：15V 扫描时间：1ms
