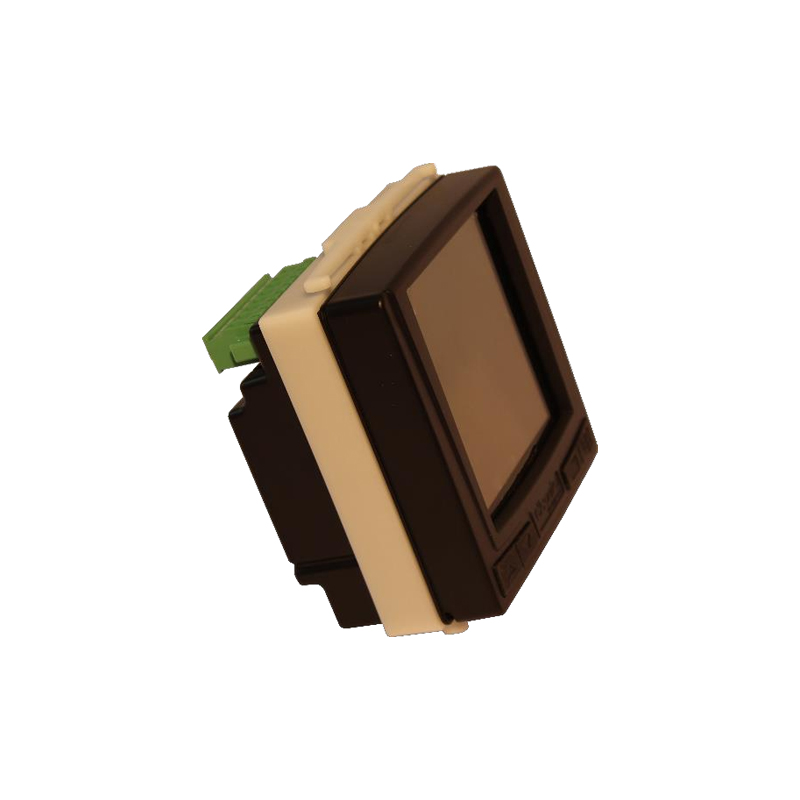

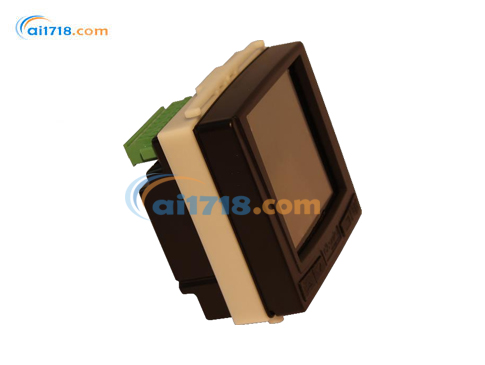

意大利Elcontrol Energy Polar Energy电能质量分析仪
意大利Elcontrol Energy Polar Energy电能质量分析仪，为 VIP396 升级机型，采用 96×96mm 标准柜体安装尺寸，前面板 IP65 防护。电压电流测量精度可达 0.25%，支持单相、两相、多种三相电网，兼容工频与 400Hz 特种供电网络，有功电能 0.5 级计量。后置模块化即插即用扩展，搭载多语言液晶显示屏，宽交直流供电。
意大利Elcontrol Energy Polar Energy电能质量分析仪产品简介
Polar Energy电能质量分析仪为意大利产 96×96mm 面板式电能分析仪，是 VIP396 升级型号。支持单相、两相、多种三相电网，可完成电压、电流、功率、电能及电能质量监测，测量精度高。后置即插即用模块可扩展功能，IP65 前面板防护，多语言液晶显示屏，支持本地查看与远程电气参数监控，适配低压、中压工况。
| 外壳 | |
| 项目 | 参数 |
| 尺寸 | 96×96×58 mm；96×96×96 mm（装配选件模块） |
| 柜体开孔安装尺寸 | 96×105×40 mm；96×105×77 mm（装配选件模块） |
| 材质 | V0 级自熄 ABS 塑料 |
| 防护等级 | 前面板 IP65，背部 IP30 |
| 重量 | 320 g，每增加 1 个选件模块增重 35 g |
| 显示屏 | |
| 项目 | 参数 |
| 类型 | 128×128 FSTN 负显图形点阵液晶 |
| 背光 | 白色 LED |
| 语言 | 英语、西班牙语、意大利语、德语、法语 |
| 按键 | |
| 项目 | 参数 |
| 按键数量 | 4 键 |
| 材质 | 硅胶 |
| 接线端子 | |
| 项目 | 参数 |
| 供电及电压回路 | 带锁紧螺钉的可插拔端子 |
| 电流回路 | 带锁紧螺钉的可插拔端子 |
| 电源供电 | |
| 项目 | 参数 |
| 交流供电 | 90‑230V ±10%，50‑60Hz，8VA |
| 直流供电 | 90‑300V ±10%，8W |
| 直流供电（专用选件） | 12‑24V ±10% |
| 直流供电（专用选件） | 48‑60V ±10% |
| 整机功耗 | 5VA |
| 接线导线截面积 | 2.5 mm² |
| 测量参数 | |
| 项目 | 参数 |
| 屏幕数据刷新周期 | 1 秒 |
| 可接入接线方式 | 三相（三线 / 四线）、两相（两线）、单相电网 |
| 适用电网类型 | 低压、中压 |
| 电压（真有效值 TRMS） | |
| 项目 | 参数 |
| 适用频率 | 40‑70Hz、400Hz |
| 通道 | 3 通道，共用中性端 |
| 输入阻抗 | 4 MΩ |
| 直接测量 | 线‑线：17‑700VAC，40‑70Hz、400Hz；相‑中性：10‑400VAC，40‑70Hz、400Hz |
| 电压互感器接入测量 | 变比：1‑60000，最大显示值：20 MV |
| 持续过载 | 800 VAC |
| 测量灵敏度 | 相‑中性：10V；线‑线：17V |
| 接线导线截面积 | 2.5 mm² |
| 电流（真有效值 TRMS） | |
| 项目 | 参数 |
| 通道 | 4 路独立通道，内置分流器 |
| 输入功耗 | <1 VA |
| 量程 | 2 档 |
| 直接测量 | 不支持 |
| 最大可测电流 | 8 A |
| 电流互感器接入测量 | 变比：1‑60000，最大显示值：500 kA |
| 持续过载 | 10 A |
| 短时过载 | 50 A，持续 1 秒 |
| 测量灵敏度 | 10 mA |
| 接线导线截面积 | 2.5 mm² |
| 功率 | |
| 项目 | 参数 |
| 单相功率 | 最大显示＜999 GW、Gvar、GVA |
| 总功率 | 最大显示＜999 GW、Gvar、GVA |
| 电能计量 | |
| 项目 | 参数 |
| 复位前最大计数值 | 99999999 kWh、kvarh、kVAh |
| 精度 | |
| 项目 | 参数 |
| 电压 | ±0.25% + 0.05% 满量程 |
| 电流 | ±0.25% + 0.05% 满量程 |
| 功率 | ±0.5% + 0.05% 满量程 |
| 功率因数 PF | ±0.5°（40‑50Hz） |
| 频率 | ±0.01 Hz（40‑70Hz、400Hz） |
| 有功电能计量（kW） | 0.5 级 |
| 无功电能计量（kVar） | 1 级 |
| 使用环境条件 | |
| 项目 | 参数 |
| 工作温度 | -10 ~ +55 ℃ |
| 存储温度 | -20 ~ +85 ℃ |
| 相对湿度 | 最大 95% |
| CE 合规 最大工作海拔（海平面以上） | 2000 m |
