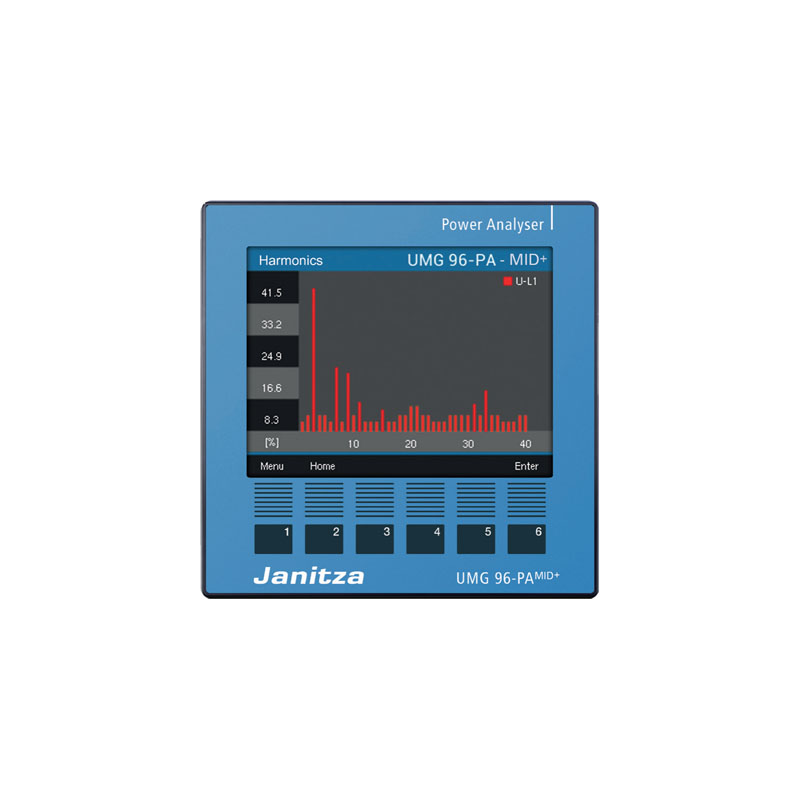

德国Janitza UMG 96‑PA‑MID +电能质量分析仪
德国Janitza UMG 96‑PA‑MID +电能质量分析仪是 Janitza 捷尼察 96 型面板式电能质量分析仪，固件 3.41 以上版本可用，MID + 具备欧盟计量认证。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
德国Janitza UMG 96‑PA‑MID +电能质量分析仪产品简介
UMG 96‑PA/UMG 96‑PA‑MID + 是 Janitza 捷尼察 96 型面板式电能质量分析仪，固件 3.41 以上版本可用，MID + 具备欧盟计量认证。设备集成 8MB 存储，可测量功率、电能、1‑40 次谐波，搭载 RS‑485 Modbus 通讯，配备数字、模拟输出，精度高，96mm 开孔安装，适配工业电能监测与合规计量。
德国Janitza UMG 96‑PA‑MID +电能质量分析仪技术参数
| 通用参数 | ||||
| 项目 | 参数 | |||
| 净重（带插接端子） | 约 250 g（0.55 磅） | |||
| 包装重量（含附件） | 约 500 g（1.1 磅） | |||
| 电池 | 锂纽扣电池 CR2032，3 V，已通过 UL 1642 认证 | |||
| 数据存储器 | 8 MB | |||
| 背光使用寿命 | 40000 小时（该时长后背光亮度衰减至约 50%） | |||
| 抗冲击等级 | 依据 IEC 62262 标准 IK07 | |||
| 以下参数适用于使用原厂包装运输、存储的设备。 | ||||
| 项目 | 参数 | |||
| 自由跌落 | 1 m（39.37 英寸） | |||
| 温度范围 | ‑25 ℃（‑13 ℉）～+70 ℃（158 ℉） | |||
| 相对空气湿度（无凝露） | 0～90%RH | |||
| 设备需安装在防护遮蔽的固定场所。防护等级 II 类，符合 IEC 60536（VDE 0106 第 1 部分）。 | ||||
| 项目 | 参数 | |||
| 额定工作温度范围 | ‑10 ℃（14 ℉）～+55 ℃（131 ℉） | |||
| 相对空气湿度（无凝露） | 0～75%RH | |||
| 工作海拔 | 0～2000 m（1.24 英里）海拔高度 | |||
| 污染等级 | 2 级 | |||
| 安装方向 | 任意方向 | |||
| 通风 | 无需强制通风 | |||
| 防尘防水防护‑前面板‑背面‑前面板配密封圈 | 依据 EN 60529：IP40 IP20 IP54 | |||
| 电磁环境等级 | E2 级（MID 2014/32/EU） | |||
| 机械环境等级 | M1 级（MID 2014/32/EU） | |||
| 230 V 版本 | ||||
| 额定电压范围 | 交流 90‑277 V（50/60 Hz）或直流 90‑250 V，300 V CAT III | |||
| 功耗 | 最大 4.5 VA / 2 W | |||
| 24 V 版本 * | ||||
| 额定电压范围 | 交流 24‑90 V（50/60 Hz）或直流 24‑90 V，150 V CAT III | |||
| 功耗 | 最大 4.5 VA / 2 W | |||
| MID + 认证测量设备技术参数 | ||||
| 项目 | 参数 | |||
| 电压互感器适用范围 | 3×57.7/100 V … 3×289/500 V | |||
| 频率范围 | ‑ | |||
| 参考频率 | ‑ | |||
| 脉冲输出 | 10000 脉冲 /kWh²） | |||
| 电磁兼容性等级 | E2（MID 2014/32/EU） | |||
| 机械兼容性 | M1（MID 2014/32/EU） | |||
| 接线制式 | 1P2W、3P3W、3P4W | |||
| 功能性能参数 | ||||
| 功能 | 符号 | 精度等级 | 测量范围 | 显示范围 |
| 总有功功率 | P | 0.5⁵）（IEC 61557‑12） | 0 W～12.6 kW | 0 W～999 GW* |
| 总无功功率 | QA,Qv | 1（IEC 61557‑12） | 0 var～16.6 kvar | 0 var～999 Gvar* |
| 总视在功率 | SA,Sv | 0.5⁵）（IEC 61557‑12） | 0 VA～12.6 kVA | 0 VA～999 GVA* |
| 总有功电能 | Ea |
0.2⁵）(IEC 61557‑12) 0.2S⁵）(IEC 62053‑22) 0.2⁶）(ANSI C12.20) |
0 Wh～999 GWh | 0 Wh～999 GWh* |
| 总无功电能 | ErA,ErV | 1（IEC 61557‑12） | 0 varh～999 Gvarh | 0 varh～999 Gvarh* |
| 总视在电能 | EapA,EapV | 0.5⁵）（IEC 61557‑12） | 0 VAh～999 GVAh | 0 VAh～999 GVAh* |
| 频率 | f | 0.05（IEC 61557‑12） | 45 Hz～65 Hz | 45.00 Hz～65.00 Hz |
| 相电流 | I | 0.2（IEC 61557‑12） | 0 A 有效值～7 A 有效值 | 0 A～999 kA |
| 中性线电流（计算值） | INc | 1.0（IEC 61557‑12） | 0.03 A～25 A | 0.03 A～999 kA |
| 相‑中性电压 | U L‑N | 0.2（IEC 61557‑12） | 10 V 有效值～600 V 有效值 | 0 V～999 kV |
| 线‑线电压 | U L‑L | 0.2（IEC 61557‑12） | 18 V 有效值～1040 V 有效值 | 0 V～999 kV |
| 功率因数 | PFA,PFV | 0.5（IEC 61557‑12） | 0.00～1.00 | 0.00～1.00 |
| 短时闪变、长时闪变 | Pst,Plt | ‑ | ‑ | ‑ |
| 电压暂降（相‑中性） | Udip | ‑ | ‑ | ‑ |
| 电压暂升（相‑中性） | Uswl | ‑ | ‑ | ‑ |
| 瞬态过电压 | Utr | ‑ | ‑ | ‑ |
| 电压中断 | Uint | ‑ | ‑ | ‑ |
| 电压不平衡度（相‑中性）¹） | Unba | ‑ | ‑ | ‑ |
| 电压不平衡度（相‑中性）²） | Unb | ‑ | ‑ | ‑ |
| 电压谐波 | Uh | 1 级（IEC 61000‑4‑7） | 1‑40 次 | 0 V～999 kV |
| 电压总谐波畸变率 ³） | THDu | 1.0（IEC 61557‑12） | 0%～999% | 0%～999% |
| 电压总谐波畸变率‑R⁴） | THD‑Ru | ‑ | ‑ | ‑ |
| 电流谐波 | Ih | 1 级（IEC 61000‑4‑7） | 1‑40 次 | 0 A～999 kA |
| 电流总谐波畸变率 ³） | THDi | 1.0（IEC 61557‑12） | 0%～999% | 0%～999% |
| 电流总谐波畸变率‑R⁴） | THD‑Ri | ‑ | ‑ | ‑ |
| 电网信号电压 | MSV | ‑ | ‑ | ‑ |
