德国Janitza UMG 96‑PQ‑L电能质量分析仪

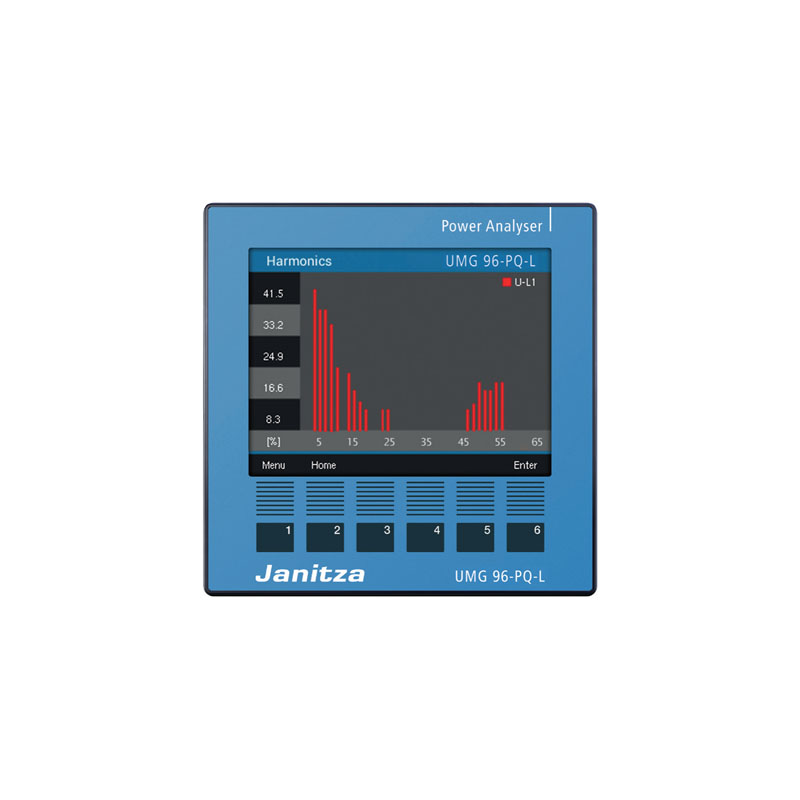

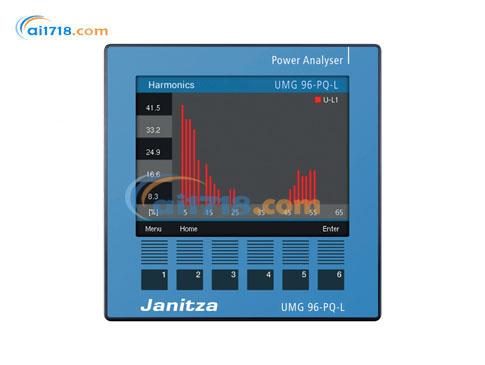

德国Janitza UMG 96‑PQ‑L电能质量分析仪是 Janitza 嵌入式电能质量分析仪，面板 96×96mm 安装，支持交直流供电，可测量电压电流、功率电能及 1‑65 次谐波。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
德国Janitza UMG 96‑PQ‑L电能质量分析仪产品简介
UMG 96‑PQ‑L 是 Janitza 嵌入式电能质量分析仪，面板 96×96mm 安装，支持交直流供电，可测量电压电流、功率电能及 1‑65 次谐波。可选 S 级授权实现 IEC61000‑4‑30 *电能质量监测，具备 RS‑485、数字 I/O 与模拟输出，数据存储 64MB，适配 TN/TT/IT 多种电网。
| 通用参数 | ||||
| 项目 | 参数 | |||
| 净重（带插拔接线端子） | 约 250 g（0.55 磅） | |||
| 包装重量（含附件） | 约 500 g（1.1 磅） | |||
| 电池 | 锂锰电池 CR2032，3 V（通过 UL 1642 认证） | |||
| 数据存储器 | 64 MB | |||
| 背光使用寿命 | 40000 小时（此时间后背光亮度衰减至约 50%） | |||
| 抗冲击等级 | IK07，依据 IEC 62262 | |||
| 运输与存储 | ||||
| 以下参数适用于使用原厂包装运输、存储的设备。 | ||||
| 项目 | 参数 | |||
| 自由跌落 | 1 m（39.37 英寸） | |||
| 温度 | ‑25 ℃（‑13 ℉）~ +70 ℃（158 ℉） | |||
| 相对空气湿度（无凝露） | 0 ~ 90% RH | |||
| 设备应安装在防护良好、固定的场所。防护等级 II，依据 IEC 60536（VDE 0106 第 1 部分）。 | ||||
| 项目 | 参数 | |||
| 额定工作温度范围 | ‑10 ℃（14 ℉）… +55 ℃（131 ℉） | |||
| 相对空气湿度（无凝露） | 0 ~ 75% RH | |||
| 工作海拔 | 0 ~ 2000 m（6562 英尺）海拔高度 | |||
| 污染等级 | 2 | |||
| 安装方向 | 任意方向 | |||
| 通风 | 无需强制通风 | |||
| 防尘防水防护 | ||||
| ‑ 设备正面 | IP40，依据 EN60529 | |||
| ‑ 设备背面 | IP20，依据 EN60529 | |||
| ‑ 正面加装密封垫圈 | IP54，依据 EN60529 | |||
| 电磁环境等级 | E2 级（MID 2014/32/EU） | |||
| 机械环境等级 | M1 级（MID 2014/32/EU） | |||
| 供电电压 | ||||
| 230V 版本 | 标称范围 | 交流 90 V‑277 V（50/60 Hz）或直流 90 V‑250 V，300 V CATIII | ||
| 功耗 | 最大 4.5 VA / 2 W | |||
| 24V 版本 | 标称范围 | 交流 24 V‑90 V（50/60Hz）或直流 24 V‑90 V，150 V CATIII | ||
| 功耗 | 最大 4.5 VA / 2 W | |||
| 工作允许范围 | 标称电压的 ±10% | |||
| 内置不可更换保险丝 | T1A / 250 V 直流 / 277 V 交流，依据 IEC 60127 | |||
| 线路保护推荐过流保护器件（UL 认证） | 230V 版本：6‑16 A（B 特性）24V 版本：1‑6 A（B 特性） | |||
| 4 — UMG 96‑PQ‑L 技术数据表・02/2023 | ||||
| 电压测量 | ||||
| 项目 | 参数 | |||
| 三相四线系统 | 额定电压最高 417 V /720 V（±10%）依据 IEC；347 V /600 V（±10%）依据 UL | |||
| 三相三线系统 | 额定电压最高 600 V（+10%） | |||
| 单相两线系统 | 额定电压最高 480 V（±10%） | |||
| 过电压类别 | 600 V CAT III，300 V CAT IV | |||
| 额定冲击耐压 | 6 kV | |||
| 电压测量回路保护 | B 特性 1‑10 A（具备 IEC/UL 认证） | |||
| L‑N 测量范围 | 0¹）~600 V 有效值（最大过电压 800 V 有效值） | |||
| L‑L 测量范围 | 0¹）~1040 V 有效值（最大过电压 1350 V 有效值） | |||
| 分辨率 | 0.01 V | |||
| 波峰系数 | 2.45（相对于测量量程） | |||
| 输入阻抗 | 3 MΩ / 每相 | |||
| 功耗 | 约 0.1 VA | |||
| 采样频率 | 13.67 kHz | |||
| IT 电网版本采样频率 | 13.98 kHz | |||
| 基波频率‑分辨率 | 45 Hz ~65 Hz，0.01 Hz | |||
| 傅里叶分析 | 1‑65 次谐波 | |||
| ¹）仅当电压测量输入端 V1：四线制测量 L1‑N 电压大于 20V 有效值；三线制测量 L1‑L2 电压大于 34V 有效值时，设备才输出测量值。 | ||||
| 电流测量 | ||||
| 项目 | 参数 | |||
| 额定电流 | 5 A | |||
| 测量量程 | 0.005 ~6 A 有效值 | |||
| 波峰系数 | 2（相对于 6 A 有效值） | |||
| 过电压类别 | 300 V CAT II | |||
| 额定冲击耐压 | 2 kV | |||
| 功耗 | 约 0.2 VA（内阻 Ri=5 mΩ） | |||
| 1 秒短时过载 | 60 A（正弦波） | |||
| 分辨率 | 0.1 mA（显示屏显示 0.01 A） | |||
| 采样频率 | 13.67 kHz | |||
| IT 电网版本采样频率 | 13.98 kHz | |||
| 傅里叶分析 | 1‑65 次谐波 | |||
| 功能性能参数 | ||||
| 功能 | 符号 | 精度等级 | 测量量程 | 显示量程 |
| 总有功功率 | P | 0.5¹)（IEC61557‑12） | 0 W ~12.6 kW | 0 W ~999 GW * |
| 总无功功率 | QA, Qv | 1（IEC61557‑12） | 0 var ~16.6 kvar | 0 var ~999 Gvar * |
| 总视在功率 | SA, Sv | 0.5¹)（IEC61557‑12） | 0 VA ~12.6 kVA | 0 VA ~999 GVA * |
| 总有功电能 | Ea | 0.2¹)（IEC61557‑12）0.2S¹)（IEC62053‑22）0.2（ANSI C12.20） | 0 Wh ~999 GWh | 0 Wh ~999 GWh * |
| 总无功电能 | ErA, ErV | 1（IEC61557‑12） | 0 varh ~999 Gvarh | 0 varh ~999 Gvarh * |
| 总视在电能 | EapA, EapV | 0.5¹)（IEC61557‑12） | 0 VAh ~999 GVAh | 0 VAh ~999 GVAh * |
| 频率 | f | 0.05（IEC61557‑12） | 42.5 Hz ~69 Hz | 42.50 Hz ~69.00 Hz |
| 相电流 | I | 0.2（IEC61557‑12） | 0 Arms ~7 Arms | 0 A ~999 kA |
| 中性线电流（计算值） | INc | 1.0（IEC61557‑12） | 0.03 A ~25 A | 0.03 A ~999 kA |
| 相‑中性电压 | U L‑N | 0.2（IEC61557‑12） | 10 Vrms ~600 Vrms | 0 V ~999 kV |
| 线‑线电压 | U L‑L | 0.2（IEC61557‑12） | 18 Vrms ~1040 Vrms | 0 V ~999 kV |
| 功率因数 | PFA, PFV | 0.5（IEC61557‑12） | 0.00 ~1.00 | 0.00 ~1.00 |
| 瞬态过电压 | Utr | ‑ | ‑ | ‑ |
| 电压谐波 | Uh | 1 级（IEC61000‑4‑7） | 1 ~65 次 | 0 V ~999 kV |
| 电压总谐波畸变率 THDu²） | THDu | 1.0（IEC61557‑12） | 0% ~999% | 0% ~999% |
| 电压总谐波畸变 THD‑Ru³） | THD‑Ru | ‑ | ‑ | ‑ |
| 电流谐波 | Ih | 1 级（IEC61000‑4‑7） | 1 ~65 次 | 0 A ~999 kA |
| 电流总谐波畸变率 THDi²） | THDi | 1.0（IEC61557‑12） | 0% ~999% | 0% ~999% |
| 电流总谐波畸变 THD‑Ri³） | THD‑Ri | ‑ | ‑ | ‑ |
| 事件记录精度 | ‑ | ‑ | ‑ | |
| 短时闪变、长时闪变 | Pst, Plt | 1 级（IEC61000‑4‑15） | 0.4 Pst ...10.0 Pst | 0 ~10 |
