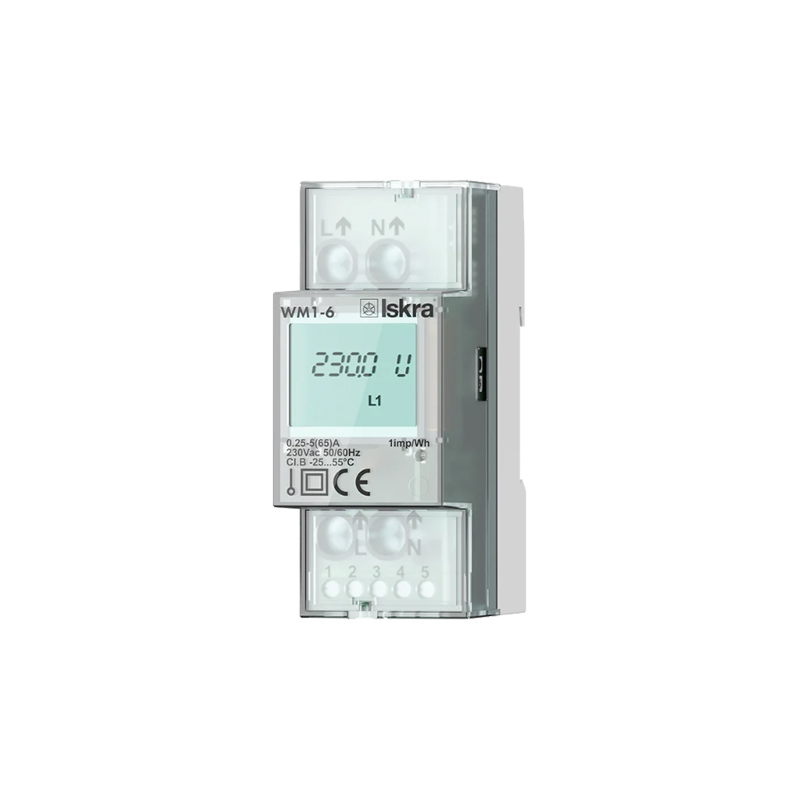

斯洛文尼亚Iskra WM1电能质量分析仪
斯洛文尼亚 Iskra WM1 电能质量分析仪，单相直入式 DIN 导轨安装，用于住宅、小型工业及公用事业单相电网电能计量。支持*大 65A 电流测量，有功 1 级、无功 2 级计量精度，可选 MID 认证。配备 LCD 显示、脉冲 LED，集成红外、RS485-Modbus 通讯，端子可铅封，适配分户计量、能耗监测与分布式发电用电统计。
斯洛文尼亚Iskra WM1电能质量分析仪产品简介
WM1电能质量分析仪用于单相电网电能计量，适用于住宅、工业及公用事业场景。电表对两线制电网直接计量，原理为对电压、电流信号高速采样。内置微处理器通过采样信号计算电能及其他电气参数，同时控制 LCD、LED 以及选配功能模块。
表壳配有端子防护盖，可铅封，防止非授权操作；适配 EN 60715 标准导轨安装。
电表侧面标配红外（IR）通信接口。可直接选配 WM‑USB 适配器（1DIN 模块宽度），无需 RS485 即可直接与 PC 通信，修改设备参数。
| 项目 | 参数 |
| 导轨安装 | 符合 DIN EN60715 |
| 机械接线参数 | |
| 主回路接线端子 | |
| ・导线截面积 | 1.5 mm² … 16(25) mm² |
| ・接线螺丝 | M5 |
| ・最大拧紧扭矩 | 3.5 Nm（PZ2 螺丝刀） |
| 选装模块端子 | |
| ・导线截面积 | 0.05 mm² …1(2.5) mm² |
| ・接线螺丝 | M3 |
| ・最大拧紧扭矩 | 0.6 Nm |
| 测量输入 | 单相（1b） |
| 参考电流（Iref） | 5 A |
| 最大电流（Imax） | 65 A |
| 最小电流（Imin） | 0.25 A |
| 过渡电流（Itr） | 0.5 A |
| 启动电流 | 20 mA |
| 参考电流下功耗 | ＜0.1 VA |
| 额定电压（Un） | 230 V（‑20%~+15%） |
| 额定电压下功耗 | ＜8 VA |
| 额定频率（fn） | 50 Hz / 60 Hz |
| 精度等级 | |
| 有功电能 | 1 级 EN 62053‑21；B 级 EN 50470‑3 |
| 无功电能 | 2 级 EN 62053‑23 |
| LCD 显示屏 | |
| 位数 | 8 位（7+1） |
| 数字高度 | 4.52 mm |
| LED 指示灯 | |
| 颜色 | 红色 |
| 脉冲常数 | 1 脉冲 / Wh |
| LED 常亮 | 无负载提示 |
| 脉冲输出（可选） | |
| 脉冲常数 | 1 脉冲 / Wh |
| 脉冲宽度 | 32 ± 2 ms |
| 最大直流额定电压 | 40 V |
| 最大开关电流 | 40 mA |
| 标准 | EN 62053‑31（A 类 & B 类） |
| 串行通信（可选） | |
| 接口类型 | RS485 |
| 波特率 | 1200 ~ 19200 bit/s |
| 数据帧格式 | 8，N，2 |
| 协议 | MODBUS RTU |
| 红外光口通信 | |
| 类型 | 红外 IR |
| 连接方式 | WM‑USB 适配器 |
| 波特率 | 19200 bit/s |
| 数据帧格式 | 8，N，2 |
| 协议 | MODBUS RTU |
| 设备地址 | 固定 33 |
| 费率输入（可选） | |
| 额定电压 | 230 V（‑20% ~ +15%） |
| 输入阻抗 | 450 kΩ |
| 环境与安全 | 室内有功电能表标准温湿度气候条件符合 EN 62052‑11 |
