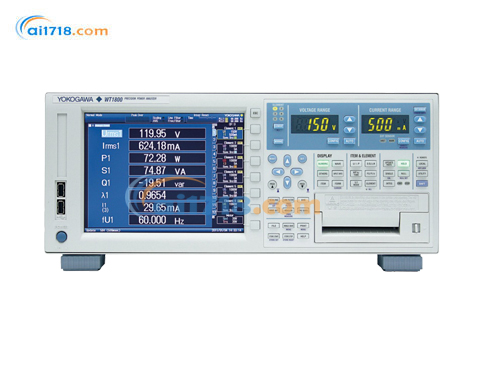

日本YOKOGAWA(横河) WT1800电能质量分析仪
日本 Yokogawa WT1800电能质量分析仪，*多支持 6 路功率输入，基本功率精度 ±0.1%，5MHz 测量带宽，2MS/s 高速采样。搭载双谐波、电机评价选件，*高可分析 500 次谐波，8.4 英寸 XGA 大屏，多通讯接口支持事件触发。
| 项目 | WT1800 |
| 电压输入端子 | 插入式端子 (安全端子) |
| 电流输入端子 | 大接线柱 |
| 外部传感器输入端子 | 绝缘 BNC 接口 (选件) |
| 基本电压 / 电流精度 | ±0.1% |
| 基本功率精度 | ±0.1% |
| 频率范围 | DC , 0.1Hz ~ 1MHz |
| 电压 / 电流频率范围 (-3dB , 典型值) | 5MHz (-3dB , 典型值) |
| 采样速度 | 约 2MS/s |
| 接线设置方式 | 选择接线和单元编号 |
| 选择指定量程 | 是 |
| 有效输入范围 | 1% ~ 110% |
| 屏幕尺寸和分辨率 | 8.4 英寸 (1024×768) |
| 数据更新率 | 50ms,100ms, 200ms, 500ms, 1s, 2s, 5s, 10s, 20s |
| 线路滤波器 | OFF、100Hz ~ 100kHz (100Hz 步幅) 数字滤波器、300kHz 和 1MHz 模拟滤波器 |
| 频率滤波器 | OFF、100Hz 或 1kHz |
| 谐波测量 | /G5 选件或 /G6 选件 |
| 谐波模式 | 常规测量和谐波测量同时进行；0.5Hz ~ 2600Hz (内部采样时钟) |
| PLL 源的基频 | (无外部采样时钟功能) |
| 被测次数的上限 | 最高 500 次 |
| 谐波分析数量 | 选择 1 个系统 (/G5 选件) 或 2 个系统 (/G6 选件 ) |
| 积分 | 有功功率、电流、视在功率、无功功率 |
| 积分模式 | 充电 / 放电、卖电 / 买电模式 |
| Delta 运算功能 | /DT 选件 |
| 自动打印功能 | 是 |
| 屏幕打印功能 | 内置打印机 |
| 打印宽度 / 长度 | 80mm/10m |
| 峰值因数 (CF= 峰值 / 最小有效值) | 300 |
| 平均数 (移动平均数) | 在 2 ~ 64 计数之间设置 |
| 存储功能 | 存储 |
| 存储项目 | 数值 |
| 屏幕截图格式 | BMP、PNG 和 JPEG |
| 频率测量 | 3 个来源 (标配)、12 个来源 (/FQ 选件 ) |
| 转速输入 | A 相、B 相、Z 相输入 (/MTR 选件) |
| 辅助模拟输入 | 两个模拟输入 (/AUX 选件) |
| SCSI 接口 | 无 |
| 内部硬盘 | 无 |
| DA 输出通道数量 | 20 个通道 (/DA 选件) |
| DA 输出分辨率 | 16 位 |
| 数据存储器 | 直接保存到容量最大 1GB 的 USB 设备 |
| 通信命令兼容性 | 约 90% 的命令兼容 |
| GP‑IB 通信 | 标配 |
| 以太网通信 | 标配 (无硬盘和 SCSI) |
| 以太网通信协议 | VXI11 |
| USB 通信 | USB‑TMC |
| RS232 通信 | 无 |
| 输入参数 | WT1800 |
| 基本功率精度 (50/60Hz) | 读数的 0.1% + 量程的 0.05% |
| DC 功率精度 | 读数的 0.05% + 量程的 0.1% |
| 功率带宽 | DC、0.1Hz ~ 1MHz |
| 电压 / 电流带宽 | 5MHz (典型值) |
| 输入单元 | 1, 2, 3, 4, 5, 6 |
| 电压量程 | 1.5~1000V |
| 电流量程 (直接输入) | 10mA‑5A / 1‑50A |
| 电流量程 (外部传感器输入) | 50mV‑10V (选件) |
| 精度保证范围 | 1% ~ 110% |
| 主要测量参数 | U,I,P,S,Q,λ,Ø,f, 峰值，积分 Wh/Ah/varh/VAh |
| 峰值因数最大值保持 | 最大 300，是 |
| 同时测量电压 RMS/MEAN | 是 |
| 平均有功功率 | 是 (用户自定义) |
| 有功功率积分 WP (Wh) | 是 |
| 视在功率积分 WS (VAh) | 是 |
| 无功功率积分 WQ (varh) | 是 |
| 频率测量 | 3 通道 (/FQ 最多 12) |
| 效率测量 | 是 |
| 电机评价 | 扭矩 / A/B/Z (/MTR)，6 输入 + 选件 |
| 辅助输入 | 2 输入 (/AUX 选件) |
| FFT 频谱分析 | 否 |
| 用户自定义功能 | 最多 20 个公式 |
| 显示器 | 8.4 英寸 XGA TFT |
| 显示格式 | 数值 / 波形 / 趋势，棒图矢量需 / G5/G6 |
| 采样频率 | 约 2MS/s |
| 谐波测量 | /G5 /G6 选件 |
| 双谐波测量 | /G6 选件 |
| Delta 计算 | /DT 选件 |
| DA 输出 | 20 通道 (/DA 选件) |
| 存储内存 | 约 32MB |
| 接口 | GP‑IB、USB、以太网、RGB (/V1) |
| 同步测量 | 支持 |
| 数据更新周期 | 50ms‑20s |
| 移动存储器 | USB |
| 内置打印机 | 前面板 / B5 选件 |
| 项目 | 规格 |
| 输入端子类型 | 电压：插入式安全端子；电流直接输入：大接线柱；外部传感器：绝缘 BNC (选件) |
| 输入类型 | 电压：浮点输入，电阻分压；电流直接：浮点输入，分流器；外部传感器：浮点输入 |
| 电压量程 | 1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V(CF3)；0.75V~500V(CF6) |
| 直接输入电流量程 | 50A 单元：1A‑50A (CF3)，500mA‑25A (CF6)；5A 单元：10mA‑5A (CF3)，5mA‑2.5A (CF6) |
| 外部传感器输入量程 | 50mV‑10V(CF3)，25mV‑5V(CF6) |
| 仪器损耗 | 电压输入电阻约 2MΩ，电容约 10pF；50A 电流单元内阻约 2mΩ；5A 单元约 100mΩ；外部传感器输入阻抗约 1MΩ |
| 瞬时最大输入 (≤20ms) | 电压：4kVpk/2kVrms 取小；50A 直接电流：450Apk/300Arms 取小；5A 直接电流：30Apk/15Arms 取小 |
| 瞬时最大输入 (≤1s) | 电压：3kVpk/1.5kVrms 取小；50A 直接电流：150Apk/55Arms 取小；5A 直接电流：10Apk/7Arms 取小 |
| 连续最大允许输入 | 电压：2kVpk /1.1kVrms 取小；>100kHz 时 (1200‑f) Vrms；50A 直接电流：150Apk /55Arms；5A 直接电流：10Apk /7Arms |
| 连续共模电压 (50/60Hz) | 1000Vrms |
| 线路滤波器 | OFF /100Hz‑100kHz 步长 100Hz /300kHz /1MHz |
| 频率滤波器 | OFF /100Hz /1kHz |
| A/D 转换器 | 16 位，电压电流同步转换；转换周期约 500ns |
| 自动量程条件 | 升档：Urms/Irms>110% 量程；峰值 > 330%(CF3)/660%(CF6)；降档：Urms/Irms ≤30% 量程；峰值≤300%(CF3)/600%(CF6) |
| 显示规格 | |
| 项目 | 规格 |
| 显示屏 | 8.4 英寸彩色 TFT‑LCD，1024×768 (XGA) |
| 显示更新率 | 同数据更新率；50/100/200ms 更新时，数值刷新 200‑500ms；波形 / 自定义画面约 1s |
| 显示位数 | <60000 为 5 位；≥60000 为 4 位 |
| 数据更新率选项 | 50ms,100ms,200ms,500ms,1s,2s,5s,10s,20s |
