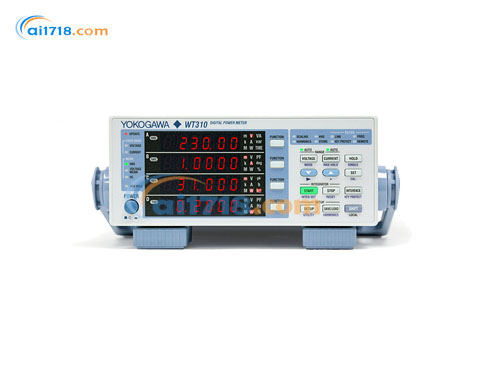

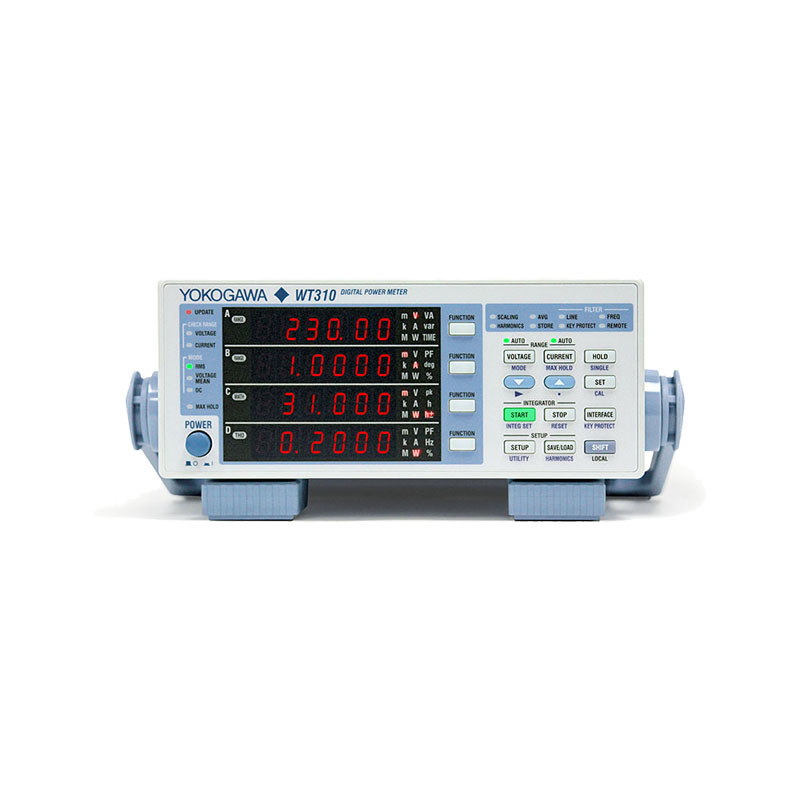

日本YOKOGAWA(横河) WT300电能质量分析仪
日本YOKOGAWA(横河) WT300电能质量分析仪覆盖 DC~100kHz 带宽，基础精度读数 0.1%，支持 50μA~40A 交直流测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
日本YOKOGAWA(横河) WT300电能质量分析仪产品简介
横河WT300系列覆盖 DC~100kHz 带宽，基础精度读数 0.1%，支持 50μA~40A 交直流测量。标配 USB，可选 GPIB、RS232、以太网，搭载 WTViewerFreePlus 软件，具备积分自动量程、谐波测量能力，可采集、存储功率数值、趋势与波形数据。
日本YOKOGAWA(横河) WT300电能质量分析仪技术参数
| 项目 | WT310HC | WT310/WT332/WT333 | WT210/WT230 |
| DC 功率测量精度 | 读数的 0.3%+ 量程的 0.2% | 读数的 0.1%+ 量程的 0.2% | 读数的 0.3%+ 量程的 0.2% |
| 电流量程 (CF=3) | 1/2/5/10/20/40[A] | 5m/10m/20m/50m/100m/200m/ 0.5/1/2/5/10/20A0.5/1/2/5/10/20A | 5m/10m/20m/50m/100m/200m/ 0.5/1/2/5/10/20A0.5/1/2/5/10/20A |
| 直接输入 | ‑ | ‑ | ‑ |
| 外部电流输入 | EX1: 2.5/5/10[V]EX2: 50m/100m/200m/500m/1/2V | EX1: 2.5/5/10[V]EX2: 50m/100m/200m/500m/1/2V | EX1: 2.5/5/10[V]EX2: 50m/100m/200mV |
| 电压和电流的有效输入范围 (CF=3) | 1% ~ 100%(仅限 40A 量程) | 1% ~ 130% | 1% ~ 130% |
| 电压和电流的最大显示值 (CF=3) | 1% ~ 110%(仅限 40A 量程) | 1% ~ 140% | 1% ~ 140% |
| 功率因数的影响 (CF=3) | (功率读数)×[(功率读数误差 %)+ (功率量程误差 %)×(功率量程 / 视在功率指示值)+{tanØ×(PF=0 时的影响)%}] | (功率量程误差 %)×(功率量程 / 视在功率指示值)+ (功率读数)×[(功率读数误差 %)+{tanØ×(PF=0 时的影响)%}] | (功率读数)×[(功率读数误差 %)+ (功率量程误差 %)×(功率量程 / 视在功率指示值)+{tanØ×(PF=0 时的影响)%}] |
| 同时测量 RMS 和电压 MEAN&DC | 是 | 是 | 是 |
| 频率测量 | 是 | 是 | 是 |
| 显示项目数 | 4 项 | 4 项 | 4 项 |
| 采样率 | 约 100kS/s | 约 100kS/s | 约 50kS/s |
| 谐波测量 | 是 (选件，/G5) | 是 (选件，/G5) | 是 (选件，/HRM) |
| 设置 THD 运算的最大分析次数 | 是 (选件，1‑50 次) | 是 (选件，1‑50 次) | 否 |
| 积分模式下的自动量程 | 是 | 是 | 否 |
| USB | 标配 | 标配 | 否 |
| RS‑232 | 是，GP‑IB 或 RS‑232 | 是，GP‑IB 或 RS‑232 | 是 (选件) GP‑IB 或 RS‑232C |
| GP‑IB | 是，GP‑IB 或 RS‑232 | 是，GP‑IB 或 RS‑232 | 是 (选件) GP‑IB 或 RS‑232C |
| 以太网 | 是 (选件) | 是 (选件) | 否 |
| GP‑IB 是否符合 IEEE 标准 | IEEE488.2 | IEEE488.2 | IEEE488.1 和 IEEE488.2 |
| Viewer 软件 (设置 & 获取数据) | 免费 (附带) | 免费 (附带) | 免费 (下载) |
| 比较器功能 | 否 | 否 | 否 |
| 电压和电流精度 | |||
|
测试条件：温度 23±5°C，湿度 30‑75% RH，正弦波，峰值因数 3，共模电压 0V，比例 OFF，5 位显示，频率滤波器打开 (≤200Hz)，充分预热，零电平补偿或量程切换后，校准后 12 个月。 > 精度 = 读数误差 + 量程误差；f 单位 kHz。 |
|||
| 频率 | WT310/WT332/WT333 (电压 / 电流) | WT310HC (电压 / 外部传感器) | WT310HC (直接电流输入) |
| DC | ±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) |
| 0.5Hz≤f<45Hz | ±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) |
| 45Hz≤f≤66Hz | ±(读数 0.1%+ 量程 0.1%) | ±(读数 0.1%+ 量程 0.1%) | ±(读数 0.1%+ 量程 0.1%) |
|
66Hz |
±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) | ±(读数 0.1%+ 量程 0.2%) |
|
1kHz |
±{读数 (0.07×f)% + 量程 0.3%} | ±{读数 (0.07×f)% + 量程 0.3%} | ±{读数 (0.13*f)% + 量程 0.5%} |
|
10kHz |
±[读数 0.04×(f‑10)% + 量程 0.3%] | ±[读数 0.04×(f‑10)% + 量程 0.3%] | ±[读数 0.04×(f‑10)% + 量程 0.5%] |
|
20kHz |
±[读数 0.04×(f‑10)% + 量程 0.3%] | ‑ | ‑ |
| 一般规格 | |||
|
- 预热：约 30 分钟 - 工作环境：5~40℃，20‑80% RH 无凝露，海拔≤2000m，室内使用 - 存放：‑25~60℃，20‑80% RH 无凝露 - 电源：90‑264VAC，48‑63Hz；WT310 最大 50VA；WT330 最大 70VA - 外形尺寸 - WT310：213 (W)×88 (H)×379 (D) mm (不含凸出件) - WT332/WT333：213(W)×132(H)×379(D) mm - 重量：WT310 约 3kg；WT330 约 5kg - 参数备份：锂电池备份设置。 |
|||
