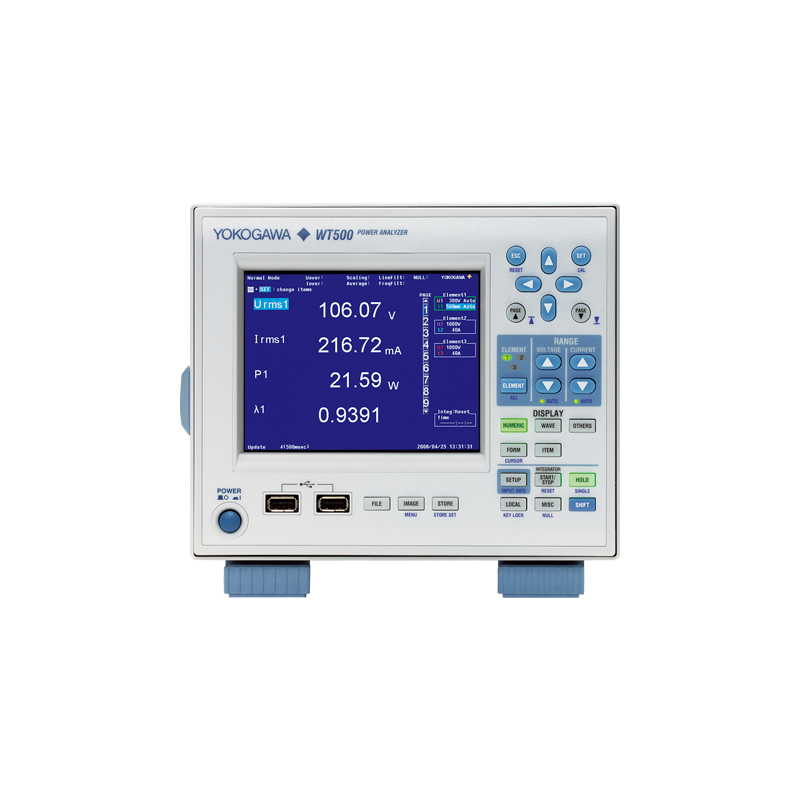

日本YOKOGAWA(横河) WT500电能质量分析仪

日本YOKOGAWA(横河) WT500电能质量分析仪，搭载彩色 TFT 显示屏，基础功率精度 ±0.1%，测量带宽直流至 100kHz，*大输入 1000V、40A。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

日本YOKOGAWA(横河) WT500电能质量分析仪产品简介

WT500搭载彩色 TFT 显示屏，基础功率精度 ±0.1%，测量带宽直流至 100kHz，*大输入 1000V、40A。支持交直流同步测量，可完成效率、购售电电能积分运算，数据可保存至 U 盘，搭配各类选件，适配单相、三相功率测试。

产品特点
交直流同步测量，支持效率、购售 / 充放电电能积分
数据更新*快 100ms，可显示数值、波形、趋势曲线
选配/G5实现*高 50 次谐波测量，评估电能质量
U盘直接存储 CSV 数据，便于后期导出分析
丰富通信与传感器选件，适配多种测试工况

应用场景
WT500 多用于光伏逆变器等新能源设备的转换效率测试；也用于家电、IH 电磁炉功耗检测；可对变频器驱动电机、泵类开展性能评估；同时适用于 UPS 电源、各类节能设备的功率与电能质量测试，满足研发产线功率检测需求。

日本YOKOGAWA(横河) WT500电能质量分析仪技术参数

参数项	WT500	WT300E	WT1800E	WT3000E
基础功率精度 (50/60Hz)	读数 ±0.1% + 量程 ±0.1%	读数 ±0.1% + 量程 ±0.05%	读数 ±0.05% + 量程 ±0.05%	读数 ±0.01% + 量程 ±0.02%
测量带宽	DC，0.5 Hz‑100 kHz	DC，0.1 Hz‑1 MHz	DC，0.1 Hz‑1 MHz	DC，0.1 Hz‑1 MHz
输入单元数量	1/2/3 单元	1‑3 单元	1‑6 单元	1‑4 单元
电压量程（波峰因数 3）	15~1000V	15‑600V	1.5‑1000V	15‑1000V
直接电流量程（波峰因数 3）	0.5‑40A	多档小电流‑20A	10mA‑50A	5mA‑30A
外部传感器输入（选件）	50mV‑10V	50mV‑10V	50mV‑10V	50mV‑10V
主要测量参数	电压、电流、有功 / 无功 / 视在功率、功率因数、相位角、峰值、波峰因数	同左	同左	同左
峰值保持	✓	✓	✓	✓
电压有效值 / 均值同步测量	✓	✓	✓	✓
交直流 RMS/MEAN 同步	✓	✓	‑	‑
平均有功功率（用户自定义）	✓	✓	✓	✓
有功电能 WP	✓	✓	✓	✓
视在电能 WS	✓	‑	✓	✓
无功电能 WQ	✓	‑	✓	✓
频率通道	2 通道；/FQ 选件扩展全部通道	2 通道	12 通道	2 通道；选件扩展 8 通道
效率计算	✓	✓	✓	✓
电机扭矩转速输入	‑	‑	选件 / MTR	选件 / MTR
用户自定义运算	8 组函数	20 组	20 组	20 组
显示屏	5.7 英寸彩色 TFT	数码管	8.4 英寸 XGA	8.4 英寸 TFT
显示内容	数值、波形、趋势、柱状、矢量	4 项数值	数值 / 波形 / 趋势 / 柱状 / 矢量	数值 / 波形 / 趋势 / 柱状 / 矢量
采样率	约 100 kS/s	约 100 kS/s	2 MS/s	200 kS/s
谐波测量	选件 / G5	选件 / G5	选件 / G5	选件 / G6
Delta 三角计算	选件 / DT	‑	选件 / DT	选件 / DT
存储	内部约 20MB；U 盘最大 1GB	有限样本数	32MB	30MB
数据更新周期	100ms‑5s	100ms‑5s 自动	50ms‑20s 自动	50ms‑20s
通信接口	USB；GP‑IB (/C1)；以太网 (/C7)；VGA (/V1)	以太网 / GP‑IB/RS232/USB	GPIB/USB/ 以太网 / RGB 输出	GP‑IB/RS232/USB/VGA/ 以太网
输入端子	- 电压：安全插拔端子；外部传感器：绝缘 BNC - 电压输入：浮置输入，电阻分压方式 - 电压量程（波峰因数 3）：15、30、60、100、150、300、600、1000V - 电压量程（波峰因数 6）：7.5、15、30、50、75、150、300、500V - 直接电流量程（波峰因数 3）：0.5、1、2、5、10、20、40A - 直接电流量程（波峰因数 6）：0.25、0.5、1、2.5、5、10、20A - 外部传感器输入量程：50mV‑10V；输入阻抗约 100kΩ
最大允许输入	- 电压：峰值 2.8kV 或有效值 2kV，取较小值；持续最大峰值 1.5kV 或有效值 1kV - 直接电流：峰值 100A 或有效值 45A，取较小值 - 共模电压：电压端子 1000V 有效值；外部传感器端子 600V 有效值

WT500精度条件
环境：23±5℃，湿度 30‑75% RH，正弦波，共模电压 0V，波峰因数 3，线路滤波器关闭，功率因数 = 1，预热完成，调零后。精度公式：±(读数误差 + 量程误差)
频率	电压精度	电流精度	功率精度
直流	±(0.1% 读数 + 0.1% 量程)	±(0.1% 读数 + 0.1% 量程)	±(0.1% 读数 + 0.1% 量程)
0.5‑45Hz	±(0.1% 读数 + 0.1% 量程)	±(0.1% 读数 + 0.1% 量程)	±(0.3% 读数 + 0.2% 量程)
66Hz‑1kHz	±(0.1% 读数 + 0.2% 量程)	±(0.1% 读数 + 0.2% 量程)	±(0.2% 读数 + 0.2% 量程)
10‑50kHz	随频率增加，附加频率相关误差项	随频率增加，附加频率相关误差项	随频率增加，附加频率相关误差项
50‑100kHz	随频率增加，附加频率相关误差项	随频率增加，附加频率相关误差项	随频率增加，附加频率相关误差项
存储
内部内存约 20MB；存储间隔：100ms～99h59m59s；支持保存设置、波形、数值、屏幕截图至 U 盘。
