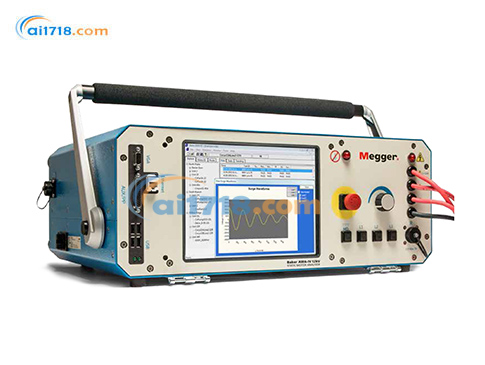

美国MEGGER Baker AWA-IV系列静态电机分析仪

美国MEGGER Baker AWA-IV系列静态电机分析仪由爱仪器仪表网代理，本产品是为电机维修、电机可靠性测试和电机维护的人士设计的。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

Baker AWA-IV系列静态电机分析仪简介：
•Baker AWA-IV静态电机分析仪是为电机维修、电机可靠性测试和电机维护的人士设计的。这些人士需要对他们所属公司的电机的电气状况非常了解。
•薄弱的电机绝缘通常导致电机出现过早的和意外的故障。这种故障会导致生产线机电设备的损失巨大的非计划停机。
•Baker AWA-IV是一种全自动的电机分析仪，它能够通过可重复的和用户设置的测试对电机的绝缘和电路进行彻底而全面的评估。这种仪器也常被用来评估和测试改造后的电机的质量或者新电机出厂前的质量检测。
•Baker AWA-IV是一款操作简单的仪器，它具有直观的和触摸屏式的用户界面。不管操作者的知识水平如何，它都能将*地和重复性非常好的测试结果直接展示给他们。而且通过做综合性的一系列高低压测试来很容易地判断电机的问题。测试结果是非常简单易懂的图形和报告，电机维护人员能够用这些测试结果来降低电机维护成本以及减少非计划停机。

提高测试可靠性
Baker AWA-IV的操作系统是Microsoft Windows 10。由于具有操作系统，操作人员*能对被测电机的测试项目做编程。独特的用户编程特性能让用户在多年测试同一台电机的时候只编程一次（仪器测试标准不变时），节省了用户大量的时间和人力。用户编程包含：
•要做的测试和顺序
•目标测试电压
•合格/不合格之标准
•电机铭牌信息
这种程控的可重复性确保了不论任何人使用仪器在几周、几个月甚至几年后对某台电机以同样地和起初的顺序做同样的测试。操作者仅仅需要在电机的数据库中选择相应的电机测试程序，以及做好测试接线，而后按下测试键。在不同时间的测试中，任何测试结果的变化都是非常*可靠的，而且不必因为测试结果的不同而怀疑操作人员的操作或者之前做过的这些测试之间有什么不同。
当测试完成后，分析仪能够自动地显示出哪项测试合格或者不合格。对每台电机的图解化的信息和分析结果能够被储存，而且能够在仪器的屏幕上查阅，还可以以此来形成对找出潜在电机问题非常重要的趋势分析。测试结果不需要在现场进行分析：测试数据可以被存储在服务器或者个人计算机的数据库中，便于以后在台式机或者笔记本电脑上查看。

Baker AWA-IV系列静态电机分析仪的型号和特性是丰富而全面的
Baker AWA-IV有一些列的型号，它们的测试电压高达从2000伏到12000伏不等。其型号包含2 kV、4 kV、6 kV、12 kV以及12 kV HO (高输出功率)。为了能够测试大电机和发电机，这些型号的分析仪能够和BAKER电源箱-PPX结合使用，根据结合的PPX的型号的不同，仪器总的输出电压可以高达24 KV或30 KV。

Baker AWA-IV系列分析仪能够执行以下的测试：

•绕组电阻测试 (Res)
•绝缘电阻测试 (IR)
•介电分析(DA)
•极化指数 (PI)
•直流高压对地步进电压测试（DC step-voltage)
•直流高压对地电压持续爬升测试 (DC continuous ramped)
•直流高压对地耐压测试（HIPOT）
•匝间浪涌测试（SURGE）

Baker AWA-IV系列静态电机分析仪特点：
•Megohm、PI 、DA、DC step-voltage、 DChipot测试能力
•具有能够被用作数据转移和连接即插即用的打印机的USB接口
•无线网络功能
•RJ-45网线接口
•12 kV HO (高输出功率) 版本具有对大型电机进行匝间浪涌测试的能力
•电源箱PPX的兼容性 (AWA 6 kV、12 kV、以及12 kV HO)
•标配固态硬盘
•Windows 10操作系统
•IEEE和IEC标准的匝间浪涌测试

Baker AWA-IV系列静态电机分析仪功能：
•严谨而又安全的测试
•测试数据收集、储存和形成报告的功能
•大型电机测试能力
•低阻抗测试

Baker AWA-IV系列的前端盖中装有什么？
•电源线
•U盘中装着的仪器的软件
•U盘中装着用户手册
•测试线
•带鼠标的键盘

Baker AWA-IV系列附件选项
•Baker电源增压箱PPX 30、PPX 30A、PPX 40
•Baker ZTX低阻抗测试附件
•USB即插即用打印机
•USB无线网络适配器
•三防仪器保管箱

参数	Baker AWA-IV/12 HO	Baker AWA-IV/12	Baker AWA-IV/6	Baker AWA-IV/4	Baker AWA-IV/2
匝间浪涌测试
输出电压	0 - 12000 V	0 - 12000 V	0 - 6000 V	0 - 4250 V	0 - 2160 V
输出电流高达	800 A	600 A	250 A	450 A	250 A
脉冲能量	7.2 J	2.88 J	0.72 J	0.9 J	0.2 J
储存电容	0.1 µF	0.04 µF	0.04 µF	0.1 µF	0.1 µF
扫频范围	2.5 - 200 µs/Div	2.5 - 200 µs/Div	2.5 - 200 µs/Div	2.5 - 200 µs/Div	2.5 - 200 µs/Div
每刻度电压	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000 / 2000	250 / 500 / 1000
重复率	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz
电压测量精度	± 12% 1	± 12% 1	± 12% 1	± 12% 1	± 12% 1
直流对地耐压测试
输出电压	0 - 12000 V	0 - 12000 V	0 - 6000 V	0 - 4000 V	0 - 2000 V
输出电流高达	10 mA	5 mA	5 mA	5 mA	10 mA
电流分辨率	0.1, 1, 10, 100 µA/Div	0.1, 1, 10, 100 µA/Div	0.1, 1, 10, 100 µA/Div	0.1, 1, 10, 100 µA/Div	0.1, 1, 10, 100 µA/Div
过电流阈值设定 (系数 @ 0.8)	1, 10, 100, 1000 µA	1, 10, 100, 1000 µA	1, 10, 100, 1000 µA	1, 10, 100, 1000 µA	1, 10, 100, 1000 µA
全量程电压和电流测试值精度	± 5%	± 5%	± 5%	± 5%	± 5%
MΩ准确度	± 10%	± 10%	± 10%	±10%	± 10%
极大MΩ读数	>50 GΩ	>50 GΩ	>50 GΩ	>50 GΩ	>50 GΩ
电阻测量范围
	1 mΩ - 800 Ω	1 mΩ - 800 Ω	1 mΩ - 800 Ω	1 mΩ - 100 Ω	1 mΩ - 100 Ω
物理特性
重量 kg (lb)	22.7 kg (50 lb)	19 kg (42 lb)	19 kg (42 lb)	8.2 kg (18 lb)	8.2 kg (18 lb)
外观尺寸, cm (inches)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	40.6 x 20.3 x 53.3 (16 x 8 x 21)	38.1 x 20.3 x 20.3 (15 x 8 x 8)	38.1 x 20.3 x 20.3 (15 x 8 x 8)
电源要求	85 - 264 V AC 2.5 A时50/60 Hz	85 - 264 V AC 2.5 A时50/60 Hz	85 - 264 V AC 2.5 A时50/60 Hz	85 - 264 V AC 2.5 A时50/60 Hz	85 - 264 V AC 2.5 A时50/60 Hz
