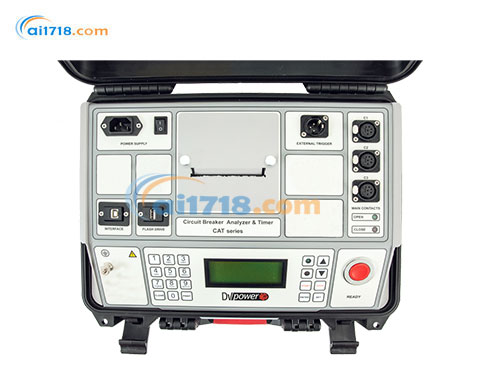

瑞典DV POWER CAT03断路器分析仪和计时器
CAT03断路器分析仪和计时器产品规格
| 项目 | 详情 |
|---|---|
| 主触头输入 |
- 触头输入数量：3 个（3×1），每相 1 个 - 每个通道检测主触头和预插入电阻触头 - 闭合电阻：≤10Ω - 电阻触头范围：10Ω 至 5kΩ - 断开电阻：≥5kΩ - 开路电压：20V DC - 短路电流：50mA - 每个通道测量预插入电阻 |
| 辅助输入 |
- 通道数量：3 个（外部触发输入可用作第三个辅助输入），电气隔离 - 用户可选：干接点或湿接点 - 干接点检测：开路电压 24V DC，短路电流 5mA - 湿接点电压检测：工作电压 300V DC，250V AC；低激活模式 ±5V，高激活模式 ±10V - 具备过流和过压保护 |
| 时间测量 |
- 时间测量分辨率：2s 测试时长时为 0.1ms（采样率 10kHz）；20s 测试时长时为 1ms（采样率 1kHz）；200s 测试时长时为 10ms（采样率 100Hz） - 时间精度：读数的 0.05% ± 分辨率 |
| 断路器操作 |
- 支持的操作模式：合闸（C）、分闸（O）、合分闸（C - O）、分合闸（O - C）、分合分闸（O - C - O） - 用户可选择任意所需的测试序列 |
| 线圈驱动 |
- 通道数量：2 个（分闸和合闸线圈） - 两个独立的线圈触发输出 - 驱动特性：最大 300V DC，最大 35A DC - 电子驱动提供卓越的定时控制 - 具备过流和过压保护 - 线圈电源输入：最大 300V DC，最大 35A DC |
| 电流测量 |
- 测量分闸和合闸线圈电流，2 个通道，采用霍尔效应传感器 - 测量范围：±35A DC 至 5kHz - 精度：± (0.5% 读数 + 0.1% 满量程) - 图形显示：电流波形显示分辨率为 0.1ms |
| 模拟输入 |
- 2 个通道用于线圈电流测量 - 2 个电压通道，每个通道有四种测量范围：±0.5V、±2.5V、±60V 和 ±300V AC/DC - 模拟输入与其他所有电路隔离 |
| DC 输出 | 为电流钳提供 24V 电压 |
| 内部存储器 | 最多存储 500 个测试结果（数值和图形数据） |
| 打印机（可选） |
- 热敏打印机 - 图形和数值打印输出 - 纸宽 58mm（2.28 英寸） - 打印机工作温度：-20 ºC - +70 ºC /-4 ºF - +158 ºF |
| 传感器输入 |
- 数字传感器输入：1 个 - 模拟传感器输入：1 个 |
| 时间测量触发 |
- 外部触发：2 个通道（触发输入电压：10V – 300V AC/DC） - 线圈电流：阈值水平用户可选 - 辅助输入（触头状态变化） |
| 尺寸和重量 |
- 尺寸（宽 x 高 x 深）：405mm x 170mm x 335mm（15.9 英寸 x 6.7 英寸 x 13.1 英寸） - 重量：5.5 - 7kg / 12.1 - 15.4 磅 |
| 保修 | - 标准保修 3 年，在 DV Power 官方网站注册可额外延长 1 年 |
| 电源供应 |
- 连接标准：符合 IEC/EN60320 - 1、UL498、CSA 22.2 标准 - 电源：90V - 264V AC - 频率：50/60Hz - 输入功率：250VA |
| 内部电池供应（可选） |
- 内置可充电电池 - 锂离子电池，14.4V，6800mAh，98Wh |
| 适用标准 |
- 安装 / 过电压：类别 II - 污染等级：2 - 安全：符合 LVD 2014/35/EU（CE 认证）、EN 61010 - 1 标准 - 电磁兼容性：符合 Directive 2014/30/EU（CE 认证）、EN 61326 - 1 标准 - CAN/CSA - C22.2 No. 61010 - 1 |
| 环境条件 |
- 工作温度：-20 ºC 至 + 55 ºC /-4 ºF 至 + 131 ºF - 存储和运输温度：-40 ºC 至 + 70ºC /-40 ºF 至 + 158 ºF - 湿度：0% - 95% 相对湿度，无冷凝 |
