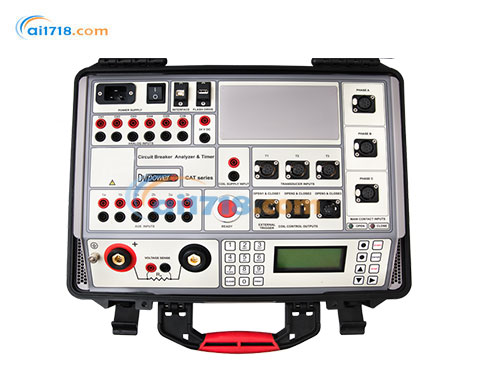

瑞典DV Power CAT66断路器分析仪和计时器

瑞典 DV Power CAT66断路器分析仪和计时器由爱仪器仪表网代理，CAT66是可以是单机控制或通过PC控制，来评估断路器状态的数字化仪器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CAT66断路器分析仪和计时器简介：
CAT *系列断路器分析仪和计时器是独立式或由 PC 控制的数字仪器，用于断路器状态评估。该系列能记录高压和中压断路器运动部件的分闸与合闸线圈电流图以及位移情况。定时通道可记录电弧触头、电阻触头和辅助触头的闭合与断开情况，主触头通道还可测量预插入电阻（若断路器中存在）的电阻值。此外，主触头定时通道能测量双侧接地（BSG）的空气绝缘变电站（AIS）断路器的主电弧触头操作时间。

CAT66断路器分析仪和计时器特点：
电源输入：90 - 264V AC；50Hz - 60Hz。
PC 通信接口：USB 接口，用于与 PC 进行数据传输和控制。
闪存驱动器：可将测试结果直接下载到 USB 存储棒。
主触头输入：用于主触头和预插入电阻触头的定时测量，以及预插入电阻的电阻测量。
模拟通道输入：测量相关模拟信号的电压。
电流钳电压输出：为电流钳提供 24V 电压输出。
线圈电源输入：分别为分闸和合闸线圈控制提供电压输入。
运动传感器输入：测量断路器运动部件的位移。
辅助输入：用于干湿辅助触头的定时测量。
准备按钮：使仪器准备好开始测试。
线圈控制输出和外部触发输入：用于操作断路器的分闸和合闸线圈，或实现外部触发功能。
断路器状态指示灯：指示断路器的合闸或分闸位置。
微型欧姆表：内置微型欧姆表（*大直流电流 500A），用于静态和动态接触电阻测量（CAT64A 和 CAT124A 型号无此功能）。
字母数字键盘：用于输入断路器数据、测试数据和控制功能。
LCD 显示屏：20 字符 ×4 行，带背光，在强光下也能清晰可见。

CAT66断路器分析仪和计时器原理：
•断路器状态评估的重要组成部分，是通过新的测试结果比较之前的测试中得到的结果
•测量值与制造商提供的规格做比较。获得测试数据可以在后期作为序列测量的参考
•为了提供准确的比较，测试需要使用相同的测试参数来进行
•在测试结果的偏差和变化可能表明该断路器状态变差
•此功能可以在DV-WIN实现测试计划和图形叠加功能
•断路器检修过程的*结果，可通过DV-WIN软件分析和创建定制报告

CAT66断路器分析仪和计时器应用：
•可进行对所有断路器的应用程序列表：
•高达12个主触头同步定时测量（每相4个）
•包括合闸电阻（如果在电路断路器存在的话）和6辅助触点
•合闸电阻测量（如果在断路器存在的话）
•评估断路器各极间的同步性
•同时对4线圈电流的分析（3打开和1闭合线圈）
•通过图形显示的电压值评价的变电站电池状态
•位移，触头接触，超程，回弹，阻尼时间和断路器运动部件的平均速度测量
•*次跳闸测试
•静态接触电阻测量（测试电流高达500A）
•动态电阻测量（测试电流高达500A）
•在落地罐式断路器磁心去磁（CAT66D可配置）

运动测量
高压断路器触头系统的运动测量对评估测试对象的状态至关重要。三个运动传感器通道可从 3 个线性或旋转运动传感器获取数据，每个通道都可配置为连接模拟或数字传感器。由于通用传感器通道的设计，用户可连接市场上多种运动传感器。
通过测量可得到行程、超行程、回弹、接触擦拭等性能值，这些值可与制造商的参考数据及之前的测量数据进行对比，以判断断路器是否存在潜在磨损。平均速度是根据运动曲线上的两个点计算得出的，上点根据断路器的闭合位置或触头分离点，按长度距离或时间来定义，下点则基于上点确定，可在其下方一定距离或之前一定时间处。*多可选择 5 个区域来计算平均速度。
通常用户只能在断路器机械连杆的可及部分安装传感器，即便主触头运动是线性的，仪器也常常记录旋转运动。因此，所获得的运动结果并不代表主触头的真实运动，只是对主触头运动部件位移的线性或非线性解释。DV - CB 软件提供的传递函数功能可让用户定义线性或非线性参数，从而获取主触头运动部件的实际位移值。

线圈电流测量

IEC 62271 - 100 标准指出，记录线圈电流波形很有必要，因为它能反映线圈的状况（如柱塞摩擦力增大、绝缘烧毁、绕组短路等）、操作机构锁扣的情况（如摩擦力增大）以及操作机构的状态（如通过辅助触头的分闸时间判断操作机构速度是否降低）。
当发出分闸或合闸指令时，线圈通电，电流上升产生磁场，对铁芯柱塞施加力。当柱塞上的力超过保持力时，柱塞开始移动，其运动会在线圈中感应出电动势，使电流降低。柱塞和锁扣的组合质量继续以较低速度移动，导致线圈电流进一步降低，直至柱塞撞击缓冲器停止。如果柱塞移动和撞击缓冲器时的电流值高于规定值，且撞击缓冲器的时间长于规定时间，可能表明柱塞和锁扣存在摩擦。柱塞静止后，电流增加到饱和水平（直流电流，与线圈电阻成正比）。若该阶段电流值偏离规定值，可能意味着线圈绝缘烧毁或绕组短路。与此同时，锁扣解锁操作机构，释放储存的能量以分闸主断路器触头。通常，经过短暂延迟后辅助触头分闸，切断分闸线圈的控制电压，线圈断电，电流迅速降为零。如果这一过程的时间长于规定时间，可能表明辅助触头故障或操作机构驱动力不足。

静态电阻测量

内置微型欧姆表可产生高达 500A 的无纹波直流电流，并带有自动调节的测试斜坡。电阻测量采用知名的开尔文四点法。通过闭合的断路器触头产生直流电流，测量断路器端子之间的电压降，再根据欧姆定律 R = U / I 计算电阻。

CAT66断路器分析仪和计时器规格
电源供应
根据 IEC/EN60320-1; UL498, CSA 22.2连接
电源	90 V - 264 V AC
频率	50/60 Hz
I输入功率	3900 VA
保险丝15 A / 250 V，快速反应，但不是用户可更换
适用标准
安装/过电压	第二类
污染	2度
安全	LVD 2014 / 35 /欧盟（CE符合）标准EN 61010-1
EMC	指令2014 / 30 /欧盟（CE符合标准EN 61326-1:2006）
CAN/CSA-C22.2 No. 61010-1
环境条件
操作温度	-10 ºC - + 55 ºC / 14 ºF - +131 ºF
存储和运输	-40 ºC - + 70ºC / -40 ºF - +158 ºF
湿度	度5% - 95%相对湿度
尺寸/重量
尺寸(宽 x 高 x 深):	480 mm x 197 mm x 395 mm 18.89 in x 7.75 in x 15.55 in
重量	12,9 kg / 28.4 lbs
