CIBRE-30断路器分析仪

英国HIGHTEST CIBRE-30断路器分析仪由爱仪器仪表网代理，该产品采用先进工程技术设计，用于测试断路器的触点动作时序。该仪器通过易用软件实现快速、简便、*的测量功能。CIBRE-30 配备电池供电（可选配置），支持现场无外接电源条件下开展测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

英国HIGHTEST CIBRE-30断路器分析仪产品简介

CIBRE-30 型三触点断路器分析仪采用先进工程技术设计，用于测试断路器的触点动作时序。该仪器通过易用软件实现快速、简便、*的测量功能。CIBRE-30 配备电池供电（可选配置），支持现场无外接电源条件下开展测试。
触点时序测试
触点时序测试用于对比断路器主触点与电阻触点性能是否符合制造商技术规范。本仪器可对断路器分闸、合闸、分 - 合、合 - 分、分 - 合 - 分动作进行计时，单位为毫秒（ms）与周期，通过与厂家参数比对判定断路器运行状态。
机械特性测试
CIBRE-30 可执行传感器速度、行程、弹跳等机械特性测试。传感器速度过慢会降低主触点分断能力，速度过快则会造成阻尼部件机械损伤与过度振动。因此需测试传感器速度并与厂家参数核对。
配套HighTest 数据管理平台（DMP 软件） 可在电脑上分析 CIBRE-30 生成的测试报告，测量结果可便捷导出并存储至电脑。

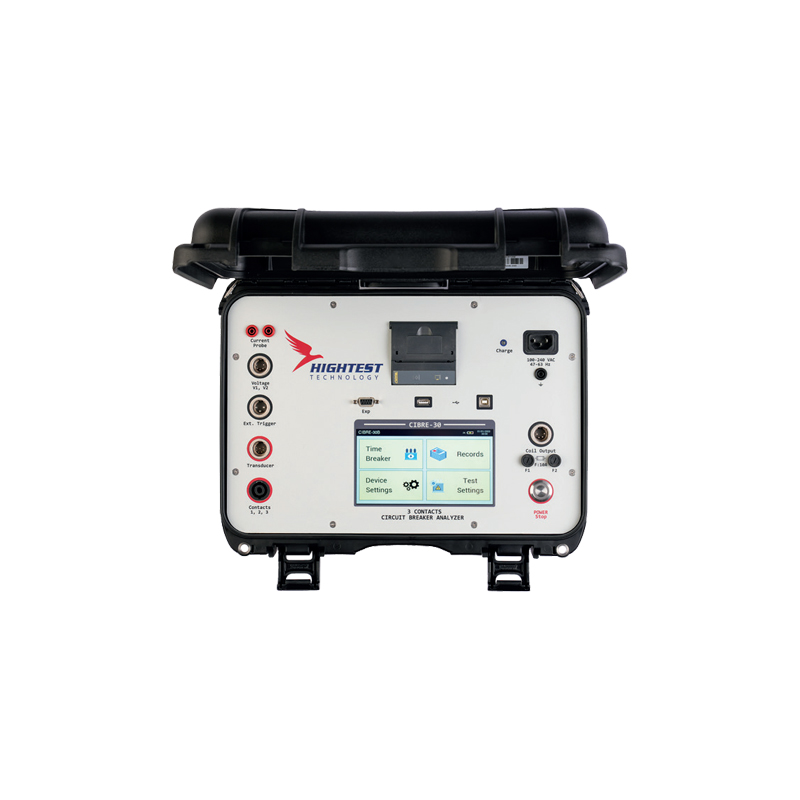

CIBRE-30 搭载 7 英寸彩色触控显示屏，强光与弱光环境下均可清晰显示。仪器内置 2.28 英寸打印机，可直接打印测量结果；数据亦可保存至 U 盘或设备内部存储器。多语言界面与友好操作菜单让仪器操控更简便。
尽管功能强大，CIBRE-30 系列仍保持紧凑坚固设计，机箱闭合时防护等级达IP67。整机重量仅 8kg，是轻便便携的时序测试解决方案，确保高精度与高效率。
为何需要测试断路器？
定期对断路器进行测试至关重要。触点时序测试与机械特性测试可判定断路器是否处于*佳运行状态，及时识别系统故障时的异常动作，提升电力系统可靠性。

仪器亮点

内置 / 外置触发操作
可通过 CIBRE-30 内置触发输出或外置触发输出控制断路器动作。
7 英寸 TFT 彩色触摸屏
7 英寸 TFT 彩色触控屏，强光与弱光环境均清晰可见。
可选可充电锂离子智能电池
配备 14.4V 锂离子智能电池（选配），满足现场测试需求；支持市电与电池双供电模式。
2.28 英寸内置热敏打印机
内置热敏打印机，支持现场即时打印测试结果。

功能特性

触点时序测试（分、合、分 - 合、合 - 分、分 - 合 - 分）
机械特性测试（传感器速度、行程、弹跳）
3 路干接点输入
计时精度：0.05% 读数 ±0.1ms
计时窗口：1s、10s、20s
触点检测范围：闭合≤20Ω；断开≥5000Ω
可选配电池与蓝牙通信
2.28 英寸内置热敏打印机

标准配置

5m 触点电缆、10m 触点延长电缆、3m 驱动电缆、3m 驱动延长电缆、3m 外置触发电缆、3m 外置触发延长电缆、3m 电压测量电缆、3m 电压测量延长电缆、电源线、接地线、USB 线、打印纸（2 卷）、U 盘、电子版说明书、线缆包

选配配件

325mm 线性编码器、旋转编码器、电池、蓝牙、硬质便携箱
技术参数在 25℃条件下有效；内容如有更改，恕不另行通知。

使用场景

变电站现场巡检无外接电源时，用内置电池对高压断路器做触点时序与机械特性测试，现场打印报告，快速判断设备健康状态。
断路器出厂 / 检修校验在车间或检修基地对断路器分合闸、速度、行程做*检测，比对厂家参数，确保出厂与维修后性能达标。
电力故障排查系统异常跳闸后，用 CIBRE-30 快速检测断路器动作时序与弹跳特性，定位机械故障，缩短停电恢复时间。

订货信息

CIBRE-30
三触点断路器分析仪（内置打印机）
CIBRE-30 BLUE
三触点断路器分析仪（内置打印机 + 蓝牙）
CIBRE-30B
三触点断路器分析仪（内置打印机 + 电池）
CIBRE-30B BLUE
三触点断路器分析仪（内置打印机 + 电池 + 蓝牙）
