GMD110二氧化碳变送器

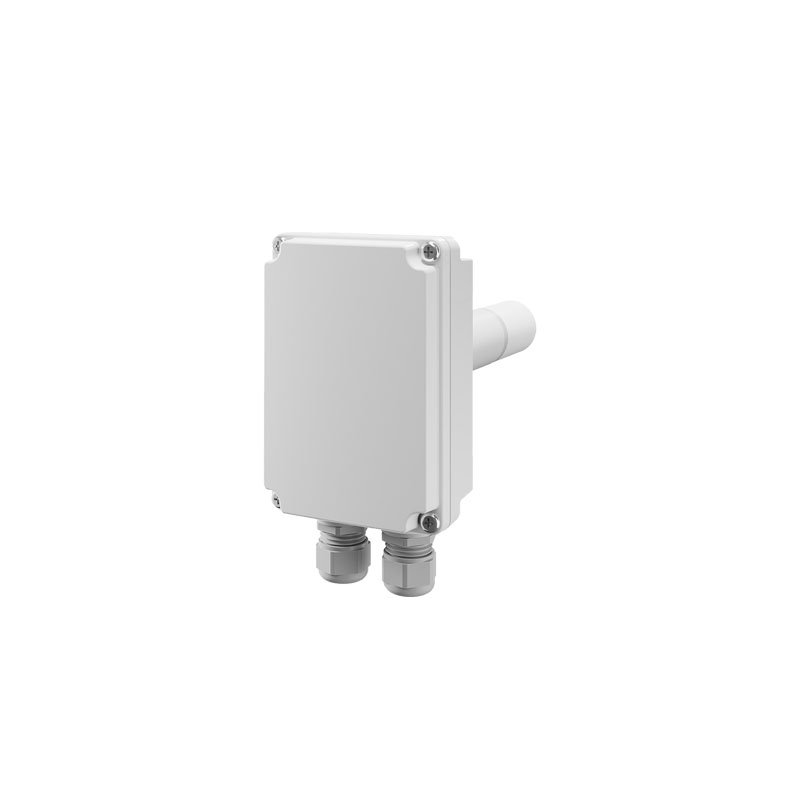

芬兰VAISALA(维萨拉) GMD110二氧化碳变送器技术参数

测量性能
测量范围：0 … 10000 ppm 二氧化碳可定制模拟输出范围：0 … 2000 ppm、0 … 5000 ppm 或 0 … 10000 ppm
精度 ¹
0 … 3000 ppm 二氧化碳：±40 ppm 二氧化碳
3000 … 10000 ppm 二氧化碳：读数的 ±2%
校准不确定度
2000 ppm 二氧化碳时：±31 ppm 二氧化碳
10000 ppm 二氧化碳时：±105 ppm 二氧化碳
长期稳定性
0 … 3000 ppm 二氧化碳：±60 ppm 二氧化碳 / 年
3000 … 6000 ppm 二氧化碳：±150 ppm 二氧化碳 / 年
6000 … 10000 ppm 二氧化碳：±300 ppm 二氧化碳 / 年
温度依赖性（0…10000 ppm 二氧化碳）
−10 … +50 ℃：读数的 ±0.05%/℃
−40 … +60 ℃：小于读数的 ±0.1%/℃
压力依存性
典型值：读数的 + 0.15%/ 百帕
启动、预热和响应时间
+25 ℃下的启动时间：＜12 秒
满规格性能预热时间：＜2 分钟
响应时间（T90）：＜1 分钟
¹ 测试条件：25 ℃、1013 百帕（含重复性和非线性误差）

操作环境
工作温度：−20 … +60 ℃贮存温度：−40 … +60 ℃湿度：0 … 95 % RH，无冷凝冷凝预防：通电状态下传感器探头自动加热IP 防护等级：IP65

机械规格
探头直径：25 毫米探头长度：126 毫米重量：215 克螺钉端子最大接线规格：1.5 平方毫米（美规 16 号线）外壳颜色：白色（劳尔色卡 9003）安装方式：螺钉固定，或选配安装法兰（型号 243261SP）

材料
探头：聚对苯二甲酸丁二醇酯聚合物（PBT）探头过滤器：聚四氟乙烯（PTFE）外壳：聚碳酸酯 + 10% 玻璃纤维（通过 UL94-V0 阻燃认证）

输入和输出
输出参数：二氧化碳浓度（ppm）输出模式
0/4 … 20 毫安（可扩展），最大负载 500 欧姆
0 … 5/10 伏（可扩展），最小负载 10 千欧
带 Modbus RTU 协议的 RS-485 通讯
功耗：典型值 0.5 瓦，最大值 1 瓦电源电压
电流输出型：20 ... 30 伏直流
电压输出型 / RS-485 通讯型：12 ... 30 伏直流

数字通信

接口：RS-485，非隔离，无线路终端电阻默认串行参数：19200 波特率、无校验、8 位数据位、2 位停止位通信协议：Modbus RTU默认 Modbus 设备地址：240
服务端口
接头规格：M8 4 针公头

兼容性
MI70 手持式显示表头 ¹
维萨拉 Insight 电脑软件 ²
¹ 需搭配连接电缆（型号 219980SP）² 需搭配带 M12-M8 转接线（型号 262195SP）的 USB 适配器 USB2；可通过维萨拉官网www.vaisala.com/insight下载适用于 Windows 系统的 Insight 软件

合规性

欧盟指令与法规
电磁兼容指令（2014/30/EU）
限制有害物质指令（2011/65/EU）及 2015/863 修订版
符合电磁兼容标准：EN 61326-1（工业环境）合规认证标志：CE、RCM
