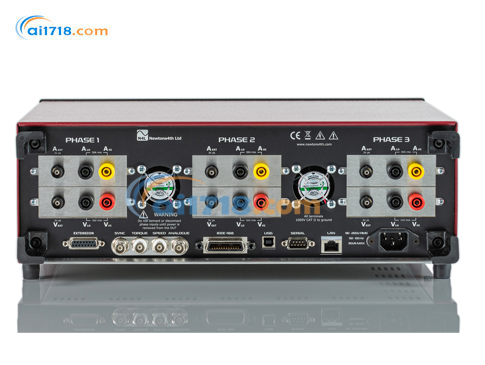

英国N4L(牛顿) PPA5500高精度功率分析仪
英国N4L(牛顿) PPA5500功率分析仪电机/逆变器分析，PPA5500 系列保持了 PPA2500 闻名的宽频率范围和出色的噪声抑制能力，同时增加了电压和电流测量范围、更强的处理能力、更大的内存、实时时钟、高对比度彩色显示屏、1GB 非易失性内部存储器存储器和外部 USB 存储器端口。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
PPA5500高精度功率分析仪 – 研发、电源变压器、IEC61000
功率分析仪提供*高的精度和速度
2006 年 9 月，我们推出了 PPA2500 功率分析仪，在一款紧凑、经济高效的仪器中引入了*的功率测量性能，该仪器很快*在*苛刻的功率应用中因*的精度和稳定性而享有盛誉。现在，PPA5500 系列为那些需要*功率分析产品的用户进一步扩展了我们的功率分析范围，这是 N4L 提供的*型号，当之无愧。
PPA5500 系列保持了 PPA2500 闻名的宽频率范围和出色的噪声抑制能力，同时增加了电压和电流测量范围、更强的处理能力、更大的内存、实时时钟、高对比度彩色显示屏、1GB 非易失性内部存储器存储器和外部 USB 存储器端口。2MS/s 采样率与“真正实时”无间隙分析是功率分析的强大组合，再加上创新的模拟前端设计（包括我们专有的“平面分流技术”），PPA5500 提供了真正*的性能测量稳定性和准确性。PPA5500 的相角精度为 0.005 度，非常适合极低功率因数的变压器损耗分析测试。请查看我们的功率分析仪教程系列，该系列演示了 PPA5500 的速度和多功能性。
所有 PPA5500 装置均标配有 UKAS ISO17025认证，该认证是在英国 N4L 我们认可的 ISO17025 实验室中进行的。
ISO17025校准和验证
N4L 提供的每台 PPA5500 功率分析仪均配有高达 850Hz的 UKAS 认可校准证书以及高达 2MHz 的 UKAS 可追溯校准证书。N4L 开发了许多定制功率校准器，以验证每个功率分析仪在整个频率范围内的精度，这在仪器仪表行业中是罕见的。此外，与牛津大学（英国）合作开发了ISO17025 (UKAS)认证的闭环热量计，验证了 N4L 定制设计的功率校准装置的性能，其不确定性水平非常低，为所有产品的宽带性能提供了*的信心。 N4L 功率分析仪处于市场*地位。
PPA5500特点与优势
√0.01%基本精度
√频率范围DC和10mHz至2MHz
√高精度内部分流器精度优于任何外部分流器
√低功率因数应用所需的5毫米相位精度
√高达50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接输入
√低电流(10Arms)、标准(30Arms)和高电流(50Arms)选项
√所有通道高速采样
√真正的实时分析，无测量间隙
√ 1、2或3相版本主从模式适用于4、5或6相
√实时数字、表格、图形和示波器显示
√适用于高电流应用的N4L分流器的简单BNC连接
VRS232、IEEE 488、USB、LAN、扭矩、速度和扩展端口
| PPA5500规格参数 | |||||
|
|
PPA500 | PPA1500 | PPA3500 | PPA4500 | PPA5500 |
| 基础精度 |
|
||||
| V,A rdg error | 0.05% | 0.05% | 0.04% | 0.03% | 0.01% |
| 功率 rdg error | 0.10% | 0.10% | 0.06% | 0.04% | 0.03% |
| 阶段选项 |
|
||||
| Interna | 1～3 | 1~3 | 1～6 | 1~3 | 1~3 |
| Master/Slave operation |
|
|
|
4～6 | 4 ～6 |
| 带宽 | |||||
| 20830A Shunt | DC～500kHz | DC～1MHz | DC～ 1MHz |
|
|
| 10 &30A Shunt | - | - | - | DC～2MHz | DC～ 2MHz |
| 50A Shunt | - | - | - | DC～1MHz | DC～1MHz |
| 输出电压 |
|
||||
| Max input voltage | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 3000Vpk (1kVrms) | 3000Vpk (1kVrms) |
| No.of ranges | 8 | 8 | 8 | 8 | 9 |
| 直流输入 |
|
||||
| 10Arms model | - | - | - | O | O |
| 20Arms model | O | O | O | - | - |
| 30Arms model | O | O | O | O | O |
| 50Arms model | - | - | - | O | O |
| No.of ranges | 8 | 8 | 10 | 8 | 9 |
| 特点 | |||||
| 范围和图形模式 |
|
O | O | O | O |
| Vector Display | - | O | - | - | - |
| USB 内存端口 | O | O | O | O | O |
| 局域网端口 | O | O | O | O | O |
| GPIB Port | O | O | O | O | O |
| RS232 Port | O | O | O | O | O |
| 实时时间 | O | O | O | O | O |
| 19in Rack mount option | O | O | O | O | O |
| 扭矩和速度 | - | - | O | O | O |
| IEC61000 Mode | - | - | - | - | O |
| PWM Motor Drive Mode | - |
Limited Functionality
|
O | O | O |
| Oscilloscope/Graphic | - | O | O | O | O |
| Transformer Mode | - | - | O | O | O |
| PWM Filter Options | - | 2 | 7 | 7 | 7 |
| 速度/谐波/秒 | 300/sec | 300/sec | 300/sec | 600/sec | 1800/sec |
| 内部数据记录 | 4 Parameters | 4 Parameters | 32 Parameters | 16 Parameters | 16 Parameters |
| 数据日志记录 | 16000 | 16000 | 5M | 5M | 10M |
| ABD0100.1.8 模式 | - | - | - | - | ○ |
| 内置存储 | 192kB | 192kB | 500MB | 500MB | 1GB |
| Harmonics | 50 | 50 | 100 | 100 | 417 |
| 最小窗口大小 | 10ms | 5ms | 5ms | 2ms | 2ms |
|
尺寸 -Excl.Feet
HxWxD(mm)
|
92x215x312 | 92x215x312 | 92x404x346 | 130x400x315 | 130x400x315 |
| 重量 | 3.3 -4kg | 3.3 -4kg | 5-7ka | 5.4 -6kg | 5.4 -6kg |
| 一Not Applicable O Option O Standard | |||||
|
英国N4L(牛顿) PPA5500高精度功率分析仪 说明文档 |
|||||
