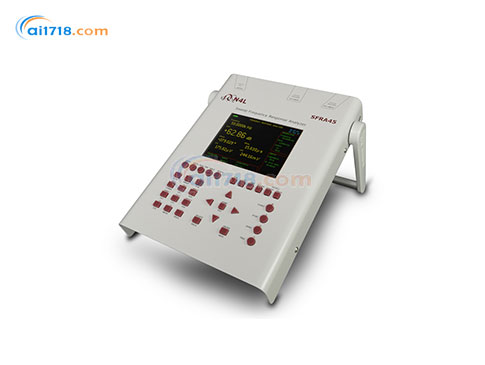

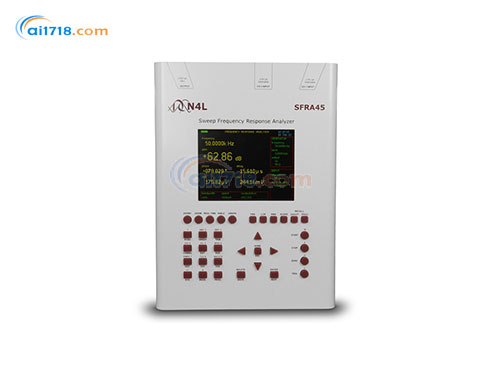

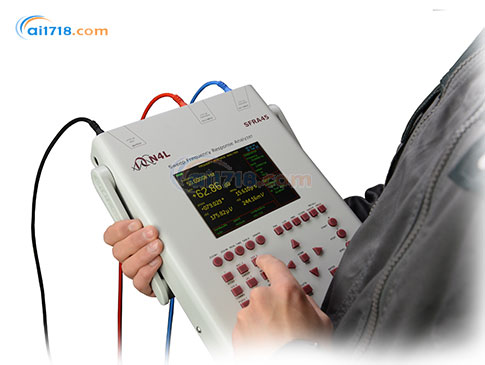

英国N4L(牛顿) SFRA45扫频响应分析仪
•符合IEC60076-18：完全符合IEC60076-18（扫频变压器分析标准）
•*步 连接导联和零点检查
延长电缆卷筒，将Gen和CH1连接到钳位1，CH2连接到钳位2.连接钳位并在整个扫描范围内检查0dB
•第二步 连接到变压器
•第三步 从前面板或通过SFRAComm软件运行直接扫描
设置扫描并在DUT菜单中输入变压器参数，将扫描保存到 SFRA45 的1GB内部存储器中（数据可以保存为XML格式并稍后导入到SFRAComm中）
•第四步 远程控制并直接记录到软件或稍后传输数据
SFRAComm软件提供了一个数据库工具来比较大量的扫描结果
•无需使用PC来比较变压器扫频图像，SFRA45 减少了测试时间，使工程师能够在比以前更短的时间内完成测试。SFRA45 能够利用存储在内部存储器或USB记忆棒上的现有结果，并在现场测量时用作参考。如果发现问题，可以通过逐点比较实时图来中断测试而不浪费任何时间。
上面的图片说明了在扫描过程中比较绘图的能力，参考图用蓝色显示，并从内部存储器中调用出来。这使得工程师能够立即检测出图中的任何差异，从而使工程师随时准确取消测试。
• SFRA45 测量系统包括颜色编码互连引线和“N4L电缆存储卷轴”。 这有助现场快速安装测试。 SFRA45 和电缆卷筒的设计使其可以在坚固的飞行箱中使用，从而确保测试设备在有时具有挑战性的现场环境中保持清洁。
建立连接
•SFRA测量的一个重要方面是与变压器具有良好的连接。 N4L已经开发出使用*高质量材料的坚固，易于使用的SFRA衬套夹具，以确保每次连接都是可靠的 。•根据DLT-911/2004，SFRAComm软件提供了出色的故障诊断帮助，从复杂的数据库（包括多种搜索选项）到自动故障诊断算法，还为更有经验的用户提供了出色的图形功能。
如下图所示，SFRAComm提供简单，快捷和用户直观的变压器扫描诊断。用户可以从内置数据库中过滤掉不需要的扫描，并在一张图上选择*多9次扫描。
| SFRA45测量规范 | |
| 频率响应分析仪 | |
| 测量 | 振幅，增益（CH1 / CH2，CH2 / CH1），增益（dB），偏移增益（dB），相位（°） |
| 频率范围 | 5Hz - 45MHz |
|
以dB为单位的增益 精度 |
0.02dB <50kHz 0.02dB + 0.05dB/MHz < 5MHz 0.1dB + 0.04dB/MHz < 45MHz |
| 相位精度 |
0.05° < 10kHz 0.07° + 0.0009°/kHz < 5MHz 5.05° + 0.0001°/kHz < 45MHz |
| 频率源 | 发生器 |
| 测量 | 实时DFT，没有丢失的数据 |
| 速度 | 每秒最多100个读数 |
| 过滤 | 从0.2秒可选 |
| 分辨率 | 5 or 6 位 |
| 输入阻抗 | 50欧姆或1M欧姆高阻抗（可选） |
| 动态范围 | 120dB |
| LCR测量仪 | |
| 功能 | L，C，R（AC），Q，Tan Delta，阻抗，相位串联或并联电路 |
| 频率范围 | 5Hz - 5MHz |
| 电流分流 | 50R内部或外部 |
| 范围 |
电感 电容 电阻 |
| 准确性 | 0.5% + 2%/MHz |
| 扫描能力 | 所有AC功能 |
| 阻抗范围 | 100mOhm到100kOhm |
| 真有效值电压表 | |
| 通道 | 2（以地为参考） |
| 频率范围 | 5Hz -5MHz |
| 测量 | AC RMS，峰值，CF，浪涌，dBm |
| 基本的准确性(AC) |
0.05％范围+ 0.05％读数+ 0.1mV <1kHz 0.15％范围+ 0.15％读数+ 0.1mV <10kHz 0.5％范围+ 0.5％读数+ 0.025％/ kHz + 0.4mV <5MHz |
| 信号发生器r | |
| 类型 | 直接数字合成，单频或扫频 |
| 频率 | 5Hz至45MHz |
| 波形 | 正弦，正方形，三角形，匝道，白噪声 |
| 准确性 | 所有温度范围内的频率为5ppm幅度±5％<10MHz，幅度±10％<45MHz |
| 阻抗 | 50 Ohm ± 2% |
| 缩放 | 1x10^-9 to 1x10^9 |
| 输出水平 | 50mVpk to 10Vpk |
| 输入范围 | |
| 输入 | 2 x 10Vpk |
| 连接器 | 接地参考BNC |
| 耦合 | AC |
| 最大输入 | 来自地球的10Vpk |
| 输入范围 | 峰值测距3mV，10mV，30mV，100mV，300mV，1V，3V，10V |
| 缩放 | 1x10^-9 to 1x10^9 |
| 测距 | 全自动，或手动 |
| 输入阻抗 | 50欧姆或1M欧姆高阻抗可选 |
| 系统规格 | |
| 扫描 | |
| 功能 | FRA，阻抗 |
| 步数 | 高达2000 步 |
| 窗口 | 日志间隔50MS |
| 内存 | 1 GB内部或外部USB |
| 一般 | |
| 显示 | 5.7“¼VGA彩色高亮度背光 |
| 尺寸仪器 | 305hx230wx45d毫米的“平板式” |
| 重量仪器 | 2.7kg |
| 尺寸运输箱 | 760mm x 420mm x 150mm |
| 重量（包括仪器在内） | 14.9kg |
| 程序存储 | 100，位置1加载上电 |
| 扫描存储 | 2000，扫描功能中的所有参数 |
| 远程操作 | 控制和数据 |
| 温度 | - 5至50°C环境温度，20至90%不冷凝 |
| 电源 | 9–18v @ 3A，AC适配器或12V DC汽车或外部电池 |
| 质保 | 3 年 |
| 配件 | |
| 仪器配件 | |
| 探头 | 2x 探头 |
| 信息 | 3x BNC到BNC（输出，CH1，CH2），RS232，电源 |
| 软件 | CommView, SFRACoMM |
| 文档 | 校准证书，用户手册 |
| Newtons4th SFRA SFRA变压器连接系统 | |
| 衬套夹 | 2x衬套连接夹 |
| BNC电缆卷筒 | N4L 18米电缆盘（信号，CH1，CH2） |
| 接地钢带 | 2个5米接地钢带 |
| 接地夹子 | 2x |
| 备用接地钢带 | 2x 500mm |
| USB Stick | 2 GB |
| 接口 | |
| RS232 | 波特率为19200，RTS / CTS流量控制 |
| USB | USB Port |
| LAN | 10/100 Base-T以太网自适应RJ45 |
|
