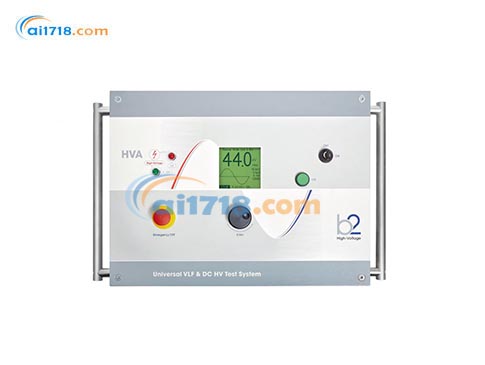

奥地利B2 HVA68-2 VLF高压检测装置

奥地利B2 HVA68-2 VLF高压检测装置由爱仪器仪表网代理，本产品紧凑的设计、*的高压输出功率和重量比是市场中独有的。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

奥地利B2 HVA68-2 VLF高压检测装置简介：
•HVA68-2测量装置紧凑的设计、*的高压输出功率和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量*轻。
•性能-用2μF @ 0,1Hz @ 44kVrms HVA68-2用双重的功率，而体积和重量却没有加大。
•干性系统—HVA68-2检测装置是干性检测系统 — 不含有加注油的组件。这意味着维护工作量少，设计结构紧凑，重量轻，在运行时间上没有限制。
•安全性—HVA68-2带有两个彼此独立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•连接性—HVA68-2在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB下载，然后用PC作进一步的分析和创建报告。
•牢固耐用的HV连接器—HVA68-2通过牢固耐用的HV连接器可以使用不同的HV检测长度，并可以快速更换电缆，或者简化升级为诊断系统的连接工作。

HVA68-2 VLF高压检测装置特点：
•输出电压48 kVrms
•纯正弦波电压(不受负载影响)
•输出电流80 mA*大。
•检测能力高达10 μF
•不受限制的连续工作循环
•电缆检测根据：
CENELEC HD 620/621,IEEE
400.2-2004,
IEC60502-2:2014
•可编程检测序列
•PC软件 “b2 Control Center” 包括有多种不同的报告功能
•可用部分放电升级诊断和Tan Delta诊断系统(可选项)
•12kV瞬变保护 (50 Hz)
•双放电设备 (DDD®),两个内置自动放电设备
•容易更换的HV电缆
•输出电压实时示波器显示
•击穿电压和负载检测(R 和 C)
•电压和电流RMS数字测量。
•真空瓶检测
•电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) (不属供货内容)

应用场景
适用于 35kV 及以下 XLPE、PILC 中压电缆交接与运维试验，可现场耐压、护套故障定位，兼容开关柜与真空瓶测试，适配风电场、光伏电站等严苛工况。

HVA68-2 VLF高压检测装置可选项
•外部Tan Delta诊断系统TD60/TD60-MC
•部分放电带有内置Tan Delta诊断系统PDTD60-2
奥地利B2 HVA68-2 VLF高压检测装置局放介损模块

HVA68-2 VLF高压检测装置供货内容
•HVA68-2检测设备
•PC软件-b2 ControlCenter
•HV电缆5m
•电线和接地线
•USB盘
•使用手册

奥地利B2 HVA68-2 VLF高压检测装置技术参数输入电压		190 – 240 V, 50/60 Hz, 3 kVA
输出电压	正弦波	48 kV rms, 68 kV peak
	DC	± 0 – 60 kV
	方波	0 - 60 kV
	精确度	± 1 %
	分辨率	0.1 kV
输出电流		0 – 80 mA (分辨率 1 µA) \| 精度：±1%
阻抗范围		0.1 MΩ….5 GΩ
输出频率		0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
输出负载		2.0 μF @ 0.1 Hz @ 44 kV rms 1.6 μF @ 0.1 Hz @ 48 kV rms 5.0 μF @ 0.03 Hz @ 48 kV rms 10.0 μF 最大容抗！1
护套测试	U高达	10 kV
	动作电流	0.1 mA – 5.0 mA
外护套故障定位	U高达	10 kV
	脉冲/周期	1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式		AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测
安全		50 Hz 12 kV 回授保护 / 双放电设备 (内部)
存储		保存50个检测记录 \| USB几乎没有限制
测量内容		电压及电流（真有效值和/或峰值），电容，电阻，时间，闪络电压
高压电缆		5 m带MC触点和夹线钳
软件		“b2 Control Center” (包括在内)
电脑接口	RS232	标准
	USB	闪存盘
尺寸L x W x H.		长 450 x 宽 340 x 高 520 mm
重量		57 kg
环境要求		存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结
